Optistruct实例：多个螺栓的激活与去除

本节通过采用预紧螺栓将支架安装到平板上这个案例，考虑螺栓预紧的先后顺序，演示单元的激活与抑制。模型如图19-18所示，约束8个预紧螺栓的底部节点，同时约束平板上一个节点的自由度。在第一个工况中仅施加4个预紧螺栓，为了防止其他4个螺栓内部产生压力，需删除另外4个螺栓。在第二个工况中激活另外4个螺栓，施加螺栓预紧力。基础模型中已建立边界条件、材料、属性及预紧螺栓，还需创建MODCHG卡片，添加非线性工况。

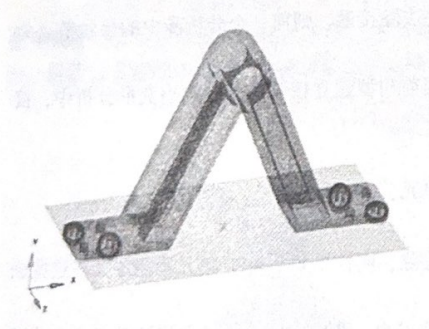

图19-18支架安装模型示意图

模型设置

Step01在HyperMesh 中导人模型 press_fit_MODCHG_base. fem。-查看单元集CHG_ELEM，可以看到该集合包含4个螺栓孔的BEAM 单元。查看PRETENS_1及PRETENS_2载荷集，可以看到每个载荷集定义了4个螺栓的预紧载荷-查看CHG_ELEM单元集，可以看到该单元集包含4个螺栓孔位置的BEAM 单元。该单元需要在第一个载荷步中删除，在第二个载荷步中激活，如图19-19 所示。

图19-19 需删除与激活的单元集

Step 02 创建 MODCHG 卡片。-按(CTRL+F)键，输入MODCHG即可创建该卡片，设置TYPE为ELMSET，CHANGE为ADD，OPT为WOSTRN(表示激活时不考虑之前的变形导致的应力)，选择单元集为HGELEM 。

用同样的方式创建另一个MODCHG，设置CHANGE为REMOVE，如图19-20所示。

图19-20 MODCHG卡片创建

Step 03 创建第一个工况，对其中4个螺栓施加预紧载荷，引用PRETENS_1，MODCHG引用名为Remove的 MODCHG，具体设置如图 19-21所示。

Step 04创建第二个工况，对另外4个螺栓施加预紧载荷，引用PRETENS_2，同时 STATSUB(PRETENS)引用第一个工况，激活CNTNLSUB选项，设置为YES，MODCHG 引用名为 Add的MODCHG，具体设置如图19-22所示。

Step 05 在 Analysis ->OptiStruct 面板保存模型，提交计算。

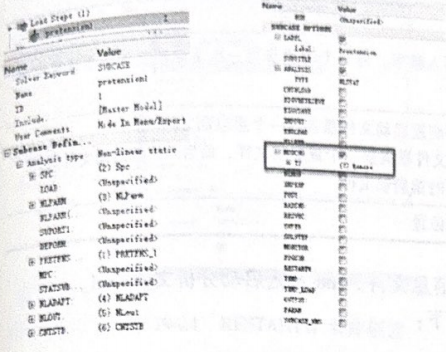

图 19-21预紧工况1创建

图19-22预紧工况2创建

结果查看

在HyperView中打开结果文件，在第二个载荷步的初始时刻1.0，可以看到有4个螺栓已经成功预紧。在第二个载荷步的终了时刻2.0，可以看到另外4个螺栓也成功预紧，如图19-23所示。

图19-23 第二个工况1.0及2.0时刻的位移云图
