后处理HyperView /HyperGraph新功能

1 后处理HyperView

HyperView从12.0到2017版本的主要新功能有以下：

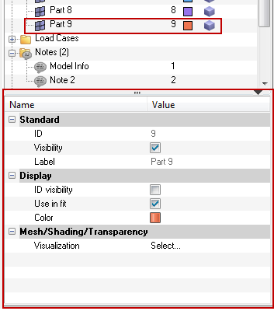

（1） 新增Entity编辑器

· 增强了编辑器的实用性；

· 可编辑、更新多个Entity；

· Brower驱动下工作流程效率高，简单易学；

· 可以支持的Entity：Components、Sets、Setion cuts、Measures、Notes等；

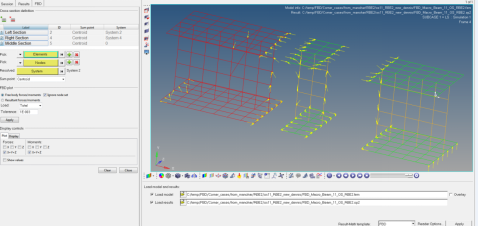

（2） 自由体载荷及其在截面上的显示

· 显示特定截面上的自由体载荷（包括力、力矩等）；

· 用于跟踪确定结构中的载荷路径、子模型分析；

· 通过单元集合定义截面，可以显示多个截面；

· 绘制剪力图、弯矩图；

· 生成汇总表，筛选并导入结果用于后续分析；

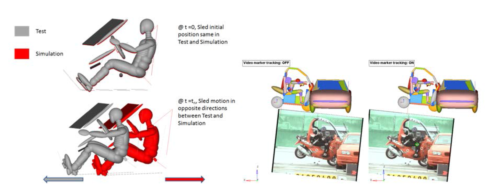

（3） 视频叠加

· 采用仿真模型时间步自动同步动画播放时间步；

· 基于模型中参考标记调整播放视图的位置；

· 基于标记进行图像平面跟踪；

· 通过3D视图上的纵横比调整视图尺寸；



（4） 动画播放过程中的跟踪标记

· 动画播放中可以加入各种跟踪标记对象，基于跟踪提供数据用于绘制曲线；

· 自动生成X-Y时间曲线，在曲线中对比试验和仿真的结果；

· 更改曲线的单位，以及进行各种数值运算处理；

· 通过鼠标或者API添加跟踪标记，显示/隐藏跟踪线和标记的ID号；

（5） 壳单元云图双层显示

· 壳单元上下两个面上的应力、应变可以在一张云图中绘出；

· 可直观查看壳单元哪一面受压或者受拉；



（6） 单窗口下同时绘制多个模型云图

· 在单一窗口下，可叠加放置多个模型；

· 无需再切换模型作为当前，可绘制任意部分的标量、矢量、张量结果；

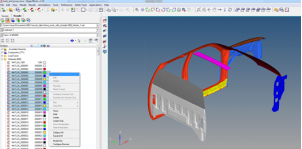

（7） 模型浏览树中增加材料和属性信息

· 显示材料和属性的ID号；

· 可以通过材料和属性控制隐藏或显示；

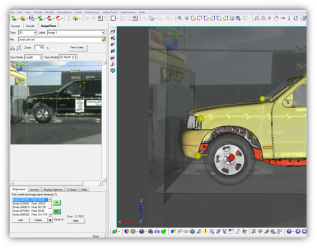

（8） 视频叠加

· 可以输入相机参数(如焦距、感光器等)以更好捕捉图片，提高模型与图片/视频的吻合度；

· 通过多点对其方式，提高模型与图片/视频的吻合度；



（9） 张量结果显示新方法

· 可选择任意三个矢量作为绘制对象；

· 可广泛运用于航空领域的壳单元面内力查看；



（10） 测量最小距离。

· 全新的方法用于测量两部件之间的最小距离，一键式调用 HG 绘制曲线



（11） 图例增强

· 图例交互式编辑

• 改变图例数值与颜色

• 右击图例可以修改更多的参数

· iso-plot （等值图）快速创建

• 通过右击图例可以添加等值图

• 通过拖到图标可以快速调整等值图阀值

• 右击图例可对等值图更多参数进行设置

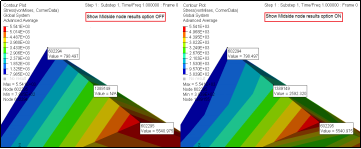

（12） Mid-side node 结果显示

· 新增选项显示中间节点的结果

· 适用于 contour, iso 以及 tensor 面板

· 当结果文件中不包含中间节点结果时，HV会将角点结果进行平均

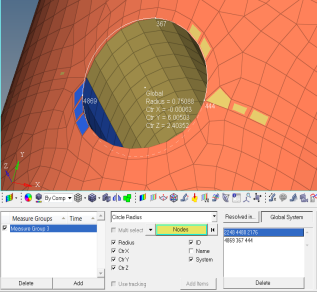

（13） 半径测量功能

· 计算圆的半径以及中心

· 输入：三节点

· 所有载荷步分别进行计算

· 可以在HG中绘制曲线

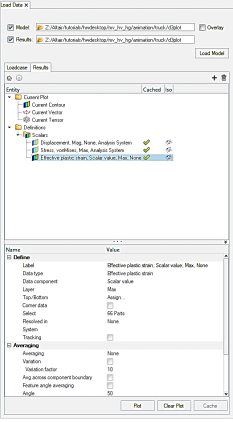

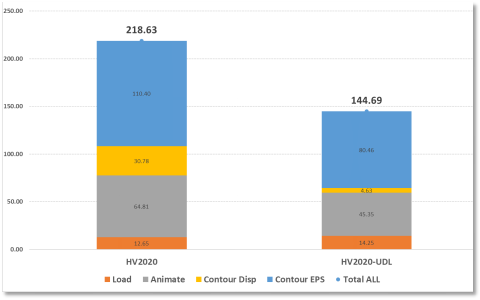

（14） 新的大结果文件后处理，提供更好的性能及流程：



· 载入时间更快



· 载入不冻结软件

· 同时选择和载入多个结果

· 检测载入过程及取消载入

· 切换显示无延迟

· 卸载不需要的数据

· 内存使用提示

（15） 支持后处理流程录制（HWC）：

· 支持浏览器、图形区及面板区操作



· 支持与TCL语言混合编程

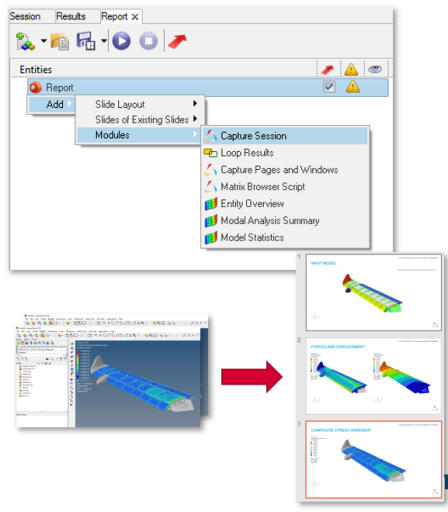

（16） 支持自动生成报告：

· 支持PPT和Word格式

· 支持自定义模板

· 支持模板导入导出重用

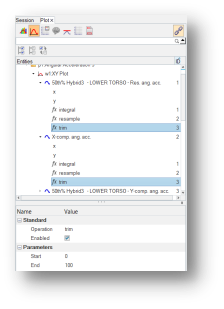

（17） 增加曲线处理功能：

· 支持曲线多函数操作



· 单独显示最值曲线及参数化

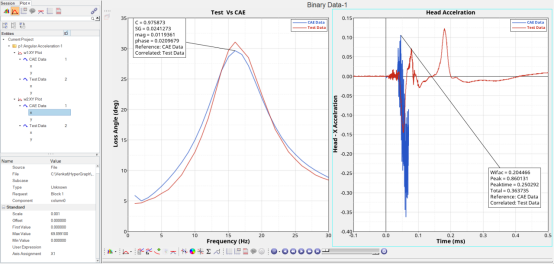

· 支持试验曲线与仿真曲线对比

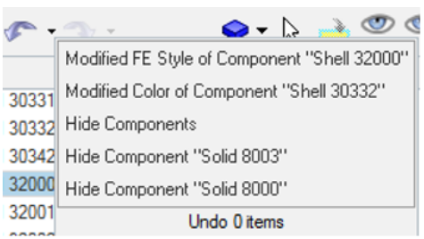

（18） 支持undo-redo功能

· 支持实体可见性和其他属性更改（例如颜色或FE样式）

· 支持零件、模型文件、材料和特性

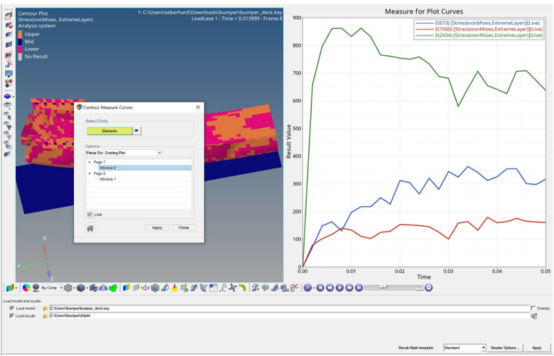

（19） 云图曲线功能

支持将等高线值快速绘制为曲线。无需创建轮廓测量，然后使用中的“创建曲线”选项

测量面板要绘制结果值的变化，只需单击轮廓实体即可在HyperView图形窗口中直接生成这些曲线。另外，对话框还包含选择窗口和在HyperView和之间来回移动的选项HyperGraph窗口。
