线性瞬态热传导分析
与线性稳态热传导分析相比，瞬态传热与时间相关，控制方程中多了一个时间项，方程为
CT+(K+H）T=f
式中，C为比热容矩阵；为热传导矩阵:为对流矩阵；T为温度：T为温度对时间的一阶导数：
f为热载荷。线性瞬态热传导分析即为求解该线性微分方程组，得到随时间变化的温度。
在OptiStruct 中进行线性瞬态分析时，有以下几点说明。
1）分析类型 ANALYSIS =HEAT。
2）通过 TSTEP 定义仿真时间、积分步等。
3）通过 TEMP 或 TEMPD 卡片定义初始温度，通过 SUBCASE 的 IC 字段引用 TEMP 或 TEMPD,4）通过 DLOAD 定义随时间变化的热载荷，如温度随时间变化、热流密度随时间变化、体热源随时间变化等。

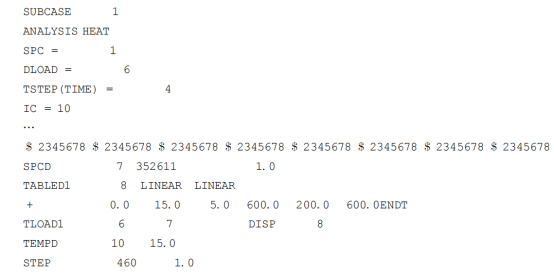

其中，DLOAD 引用 TOAD1、TLOAD2 或另一个 DLOAD(TLOADi 的叠加）,TLOAD1、TLOAD2 引用 TABLED#曲线及温度 SPCD、热流密度 OBDY1、体热源 OVOL.5）热传导分析结果同线性分析，可得到节点温度、热流密度、边界节点的热量交换。线性瞬态热传导分析示例如下：
