作为Altair明星产品，HyperMesh一直坐拥粉丝无数，Altair HyperMesh是一款高性能的专业级有限元前处理软件，可以为结构、优化、流体和电磁等众多CAE仿真分析提供高效的可视化建模环境。同时，HyperMesh可以和各种主流CAD、CAE平台无缝集成，为企业提供了理想的仿真分析统一建模平台。
网格的划分及选择一直以来都是有限元工程师们极为关心的问题。相较于四面体网格，六面体网格有着很大的优势--精度高、同等尺寸下网格数少、抗畸变程度高等，但划分六面体网格对工程师要求较高，所以常常会有有限元工程师感慨“如果六面体网格可以实现四面体那样的自动化分就好了~”
目前，大部分有限元前处理软件都基本实现了对面单元的自动四边形划分，但一般而言六面体网格是不可能自动生成的。
如果你的零件满足某些条件，那么还可以找到相对简单的方法来得到六面体网格。这一期我们先来介绍可以通过简单的三方向拉伸得到的实体，这类实体划分六面体很容易。具体如何实现，且看下面的HyperMesh六面体魔方。

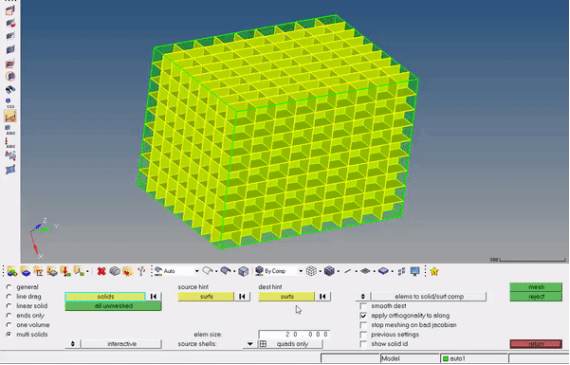

HyperMesh中的六面体网格都是通过扫略得到的。我们先来看一下下面这个9x9x9的六面体魔方。HyperMesh可以全自动地划分六面体。

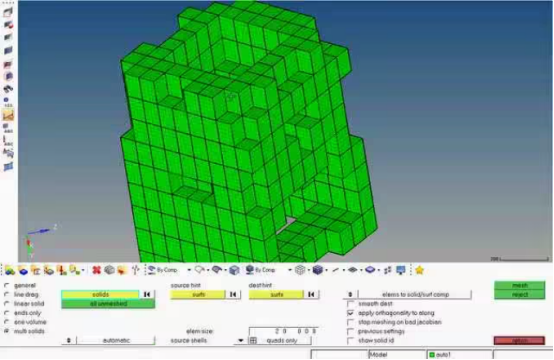

HyperMesh会自动对各个块的连接关系进行分析，决定划分的先后顺序。因此还是难不倒HyperMesh。

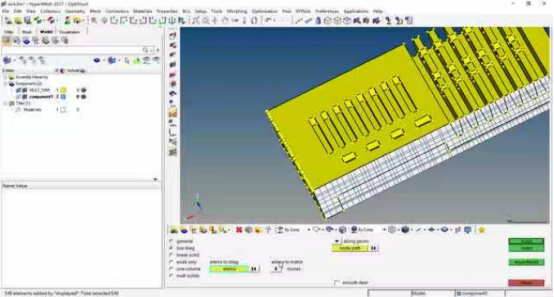

what？还是觉得太简单？来来来，那就看看下面这个怪物~
其实思路很简单。首先，要找到一个大平面并把所有的特征线投影上去，这个平面可以不在原先的零件上；然后，根据这些特征线划分2D网格（注意不能toggle特征线哦）；接下来，在拉伸方向上确定网格停留位置；最后，拉伸2D单元得到六面体网格。
