欢迎大家来到“Eplan带你做项目”第二个过程。在第一个过程中，我们向大家介绍了Eplan设计主数据中的部件创建、下载等操作方法和技巧，接下来，在本次的分享中，我们将以预规划设计为例，为大家介绍项目在投标阶段如何用Eplan的软件完成报价规划图的设计及快速生成报价清单。
在本次设计中使用到的软件及模块：
Eplan Electric P8专业版软件和预规划插件版专业版模块。

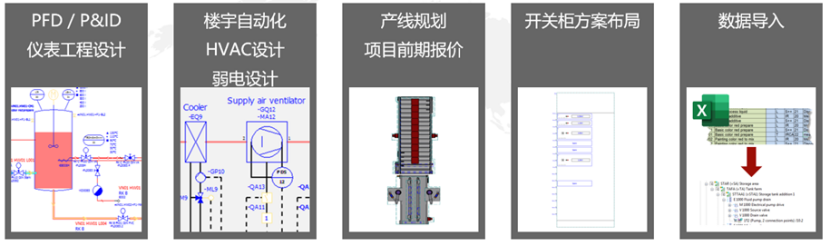

Eplan预规划软件常用但不限于以下五种场景的原理图/方案设计
流程行业的PDF/P&ID及仪表、电信设计
楼宇自动化相关的暖通、给排水、消防、供配电及弱电设计
项目初期的FEED、BED以及产线/设备的规划方案设计，项目报价设计
开关柜/自动化柜项目的布局方案设计
设计参数、工程参数批量导入Eplan系统，并进行后续设计使用的设计
本次的分享是一个完整的生产线项目。
假设场景
在我们收到业主的投标邀请后，需要尽快按照客户的要求整理并提交项目的报价信息。假设客户要求报价时，应当尽可能体现设备的价格，设计的价格、能源的用量、人员的用量、安装及调试的费用等，并尽可能相对准确的设计出完整生产线的规划图纸。

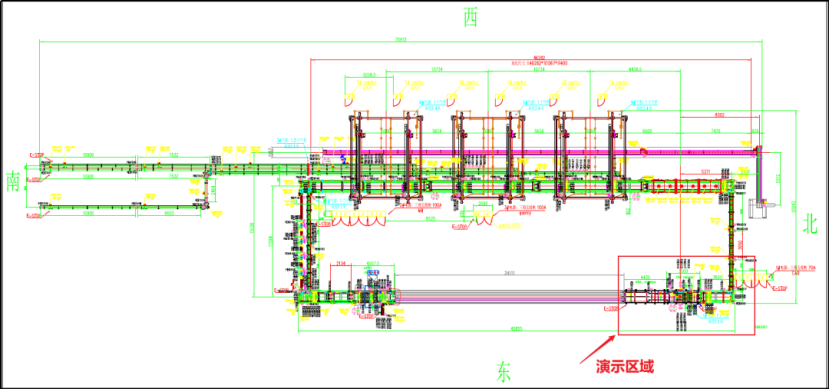

假设该生产线的草图客户已经给出，为了更清晰的看出我们设计的内容，因此将右下角红色框线内的设计作为我们此次的演示设计区域。如图1产线规划草图所示。
图1 产线规划草图
将演示区域分解后，我们可以看到这里有两段输送轨道和两段升降轨道。在输送轨道中，配置有三台气缸、一台运输电机、两支对射开关；在升降轨道中，有一台轨道升降电机。
在项目开始之前，我们需要做以下的准备工作

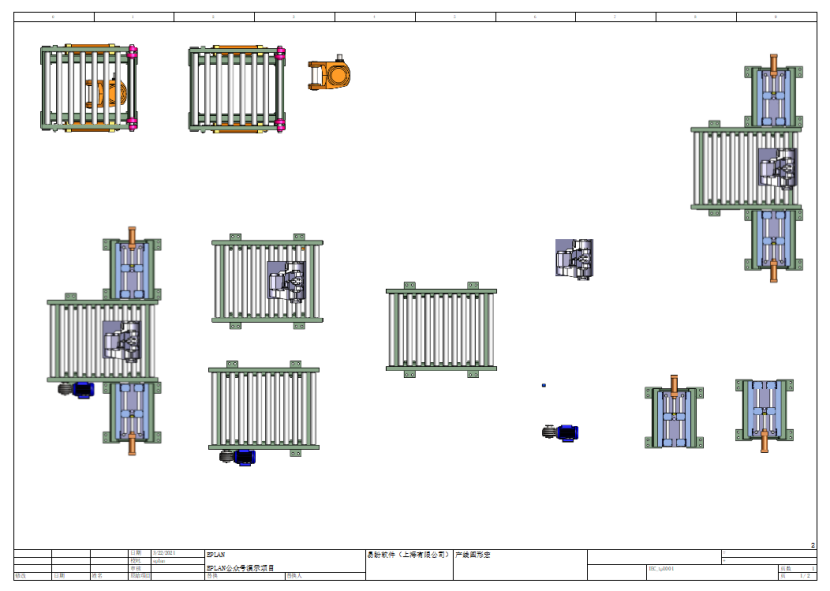

1.根据经验，将生产线中的设备主体（气缸、电机等）设计信息做成Eplan的窗口宏文件，如图2生产线图形宏所示;
2.在宏文件中配置针对于此次报价相关的设备选型，该选型来自Eplan部件库；

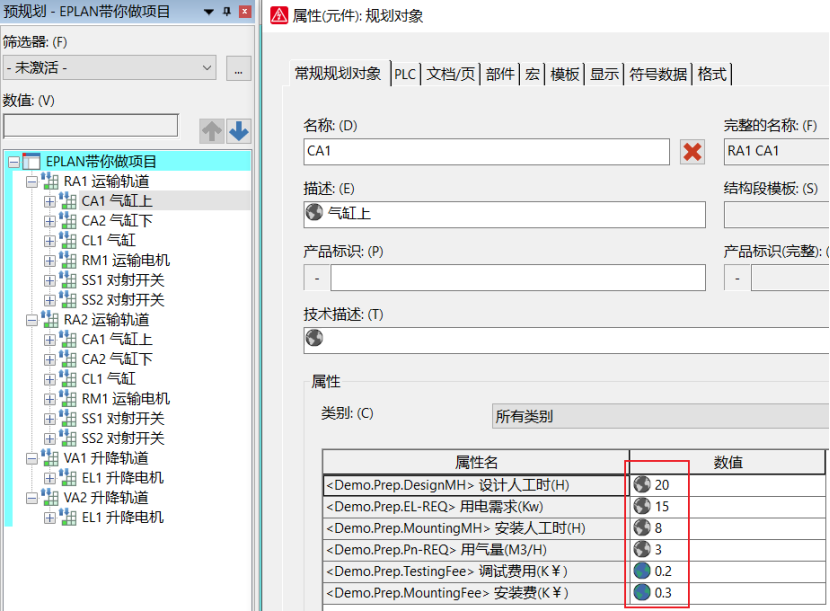

3.建立此次报价将用到的特殊属性如：设计人工时、安装人工时、用气量、调试费等，并将经验数据完善到相应的预规划的规划对象中，如图3建立特殊属性所示；
4.设计报价所用的报表格式，采用“预规划:规划对象总揽”报表形式；
图2 生产线图形宏
图3 建立特殊属性

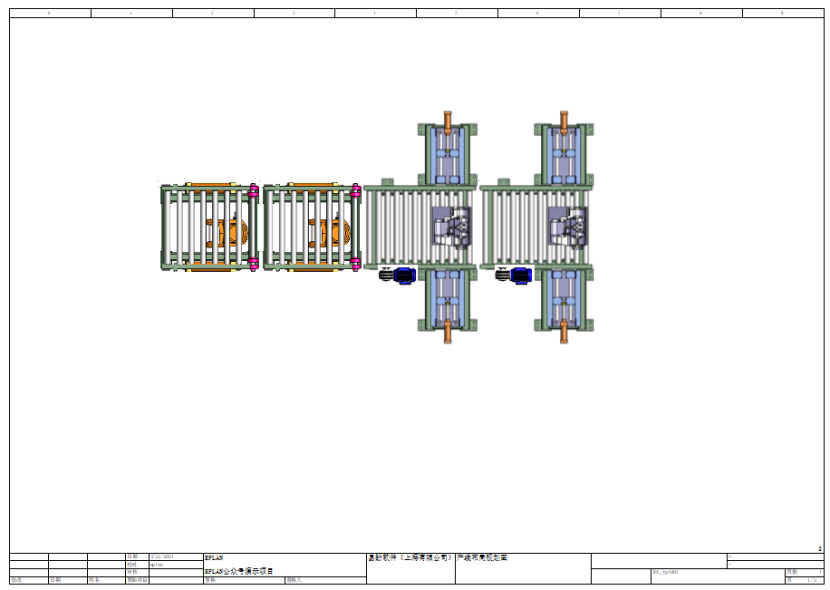

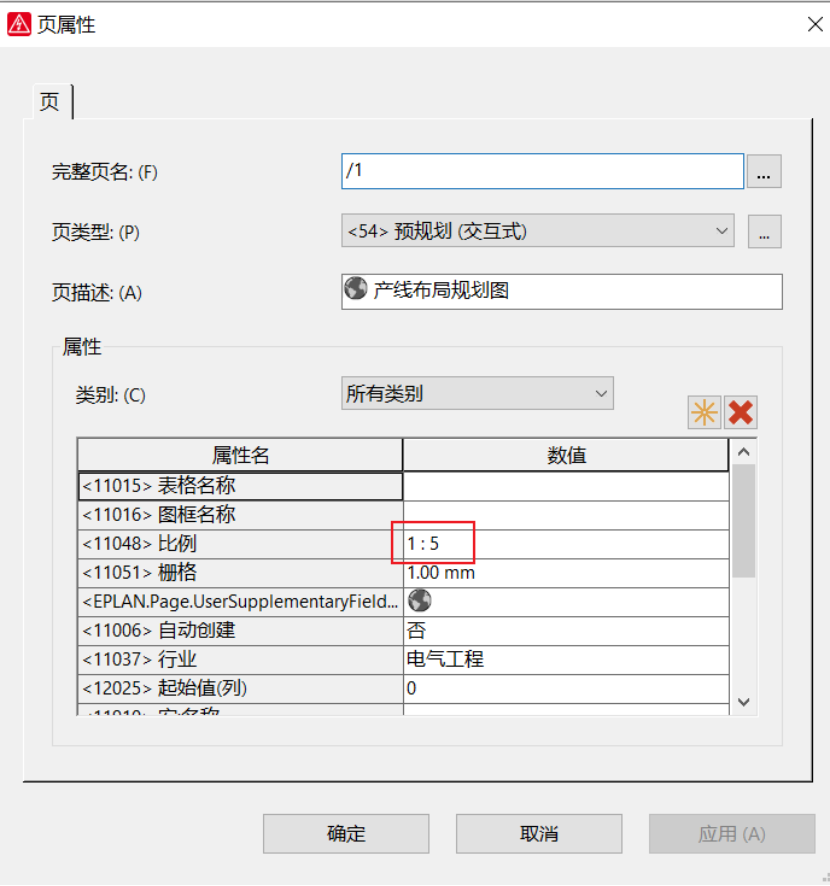

当这些准备工作都完成之后，我可以在P8软件中创建该报价项目，并创建用于报价生产线的规划图图纸，如图4建立生产线规划图所示，并根据设计情况调整图纸比例，为了更清楚的显示演示区域的设备信息，因此将该产线布局规划图的图纸比例调整为1:5。
图4 建立生产线规划图
此时可在该规划图图页中依次插入做好的生产线主设备图形宏，如图5建立预规划生产线所示。
图5 建立预规划生产线

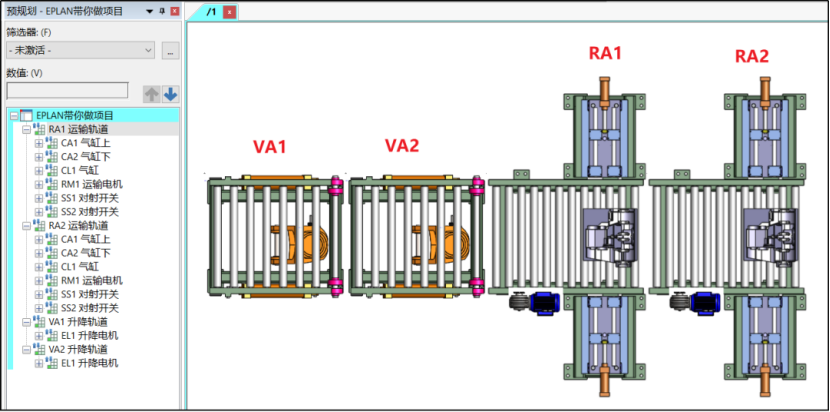

随着通过窗口宏搭建起来的生产线，系统也会在预规划导航器中自动建立相关产线主设备信息，如图6自动建立生产线规划树形结构所示，并将主设备的设计需求信息也带入到设计系统当中。
图6 自动建立生产线规划树形结构
当完成产线设计之后，通过Eplan软件自动报表功能，将该生产的报价报表生成出来，如图7生产线报价总览表所示。
图7 生产线报价总览表
