Eplan带你做项目之线缆布线【连载10/10】

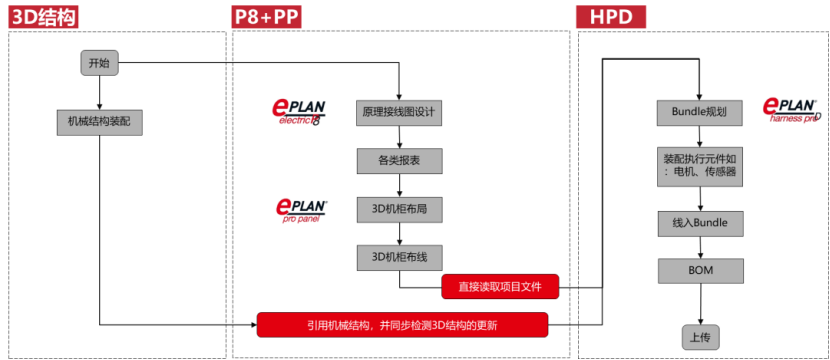

欢迎大家来到Eplan带你做项目之“利用Harness ProD实现盘柜到现场的线缆布线”。上次课程中，我们输出了信息较为完备的电气原理图，报表，3D箱柜布局布线。下图是P8，Propanel，Harness的协作关系。今天的内容我们来完成Harness的部分，通过Harness实现电缆的3D设计。

1 导入3D机柜

在前面课程中，我们通过Pro Panel已经完成了箱柜A1内的元件布局、布线。如果您希望将布局布线整体导入至Harness ProD，请按照如下图设置：

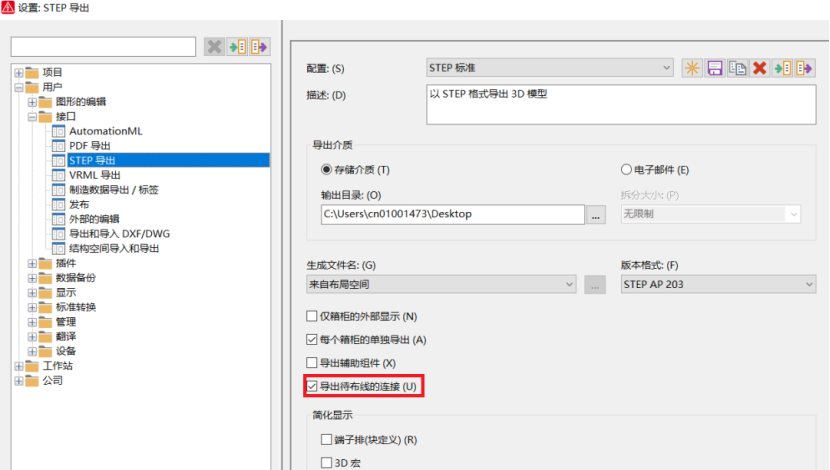

如果勾选【导出待布线的连接】，则3D中间文件中包含3D布线；如果不勾选，则3D中间文件中不包含3D布线，只有3D元件布局。

在Pro Panel软件界面，打开A1箱柜的布局空间，执行操作：菜单栏【布局空间】→ 【导出】→ 【STEP】，将中间格式文件存储于电脑本地。

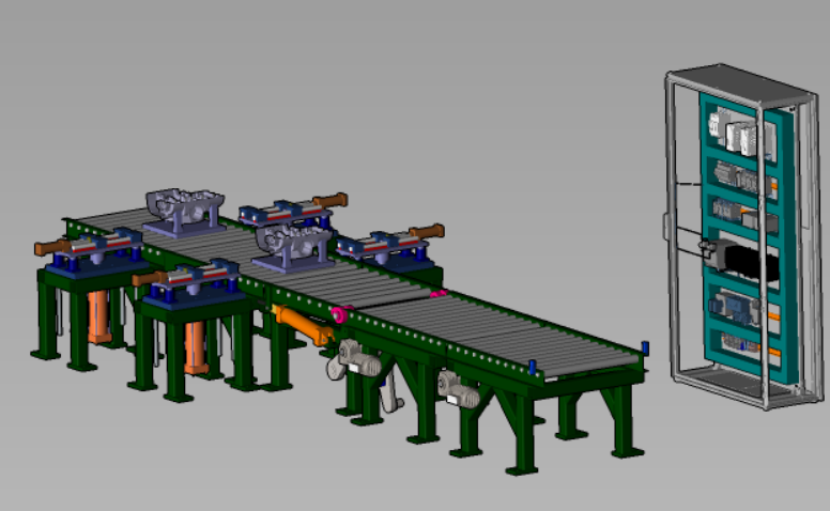

在Harness ProD软件界面，创建项目，打开工作区后，执行操作：菜单栏【插入】→ 【导入3D模型】，将上述的中间格式文件导入。导入成功后，在树形视图中，可以浏览机柜的装配结构树，在工作区可以选择显示/隐藏部分零件，如下图所示：

2 导入3D装配体

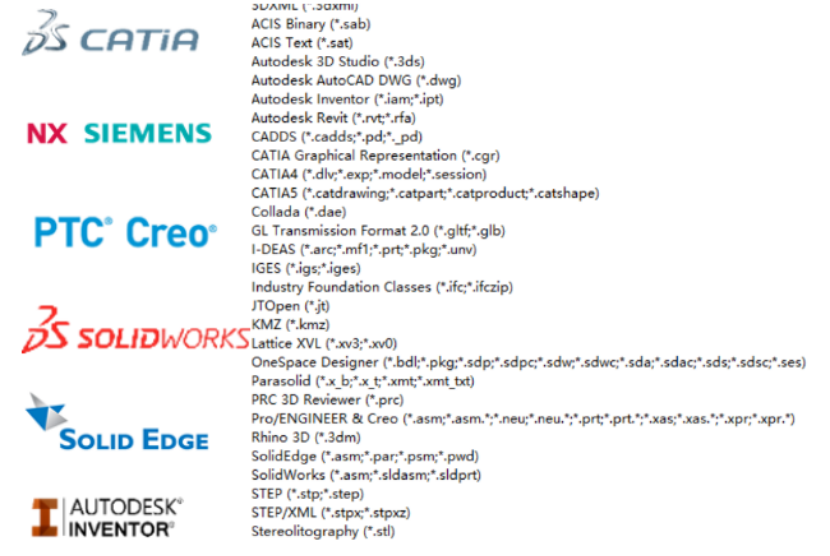

在Harness ProD软件界面，执行操作：菜单栏【插入】→ 【导入3D模型】，将机械结构的3D装配体导入。Harness ProD可直接读取3D装配体及模型的原格式文件，支持的原格式类型如下图，主流3D软件原格式模型几乎全部涵盖。

3 导入电气连接物

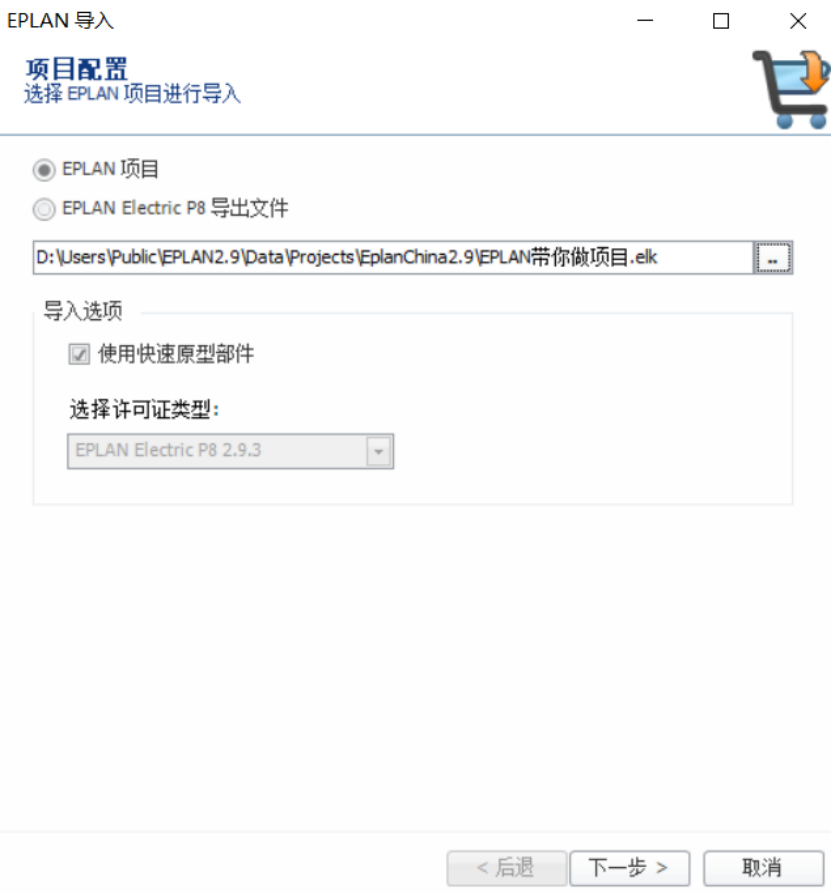

在Harness ProD软件界面，执行操作：菜单栏【文件】→ 【从Eplan导入】，可将P8和Pro Panel中定义的电气元件数据，接线数据导入，并将端子排自动装配到3D机柜中。

导入步骤如下：

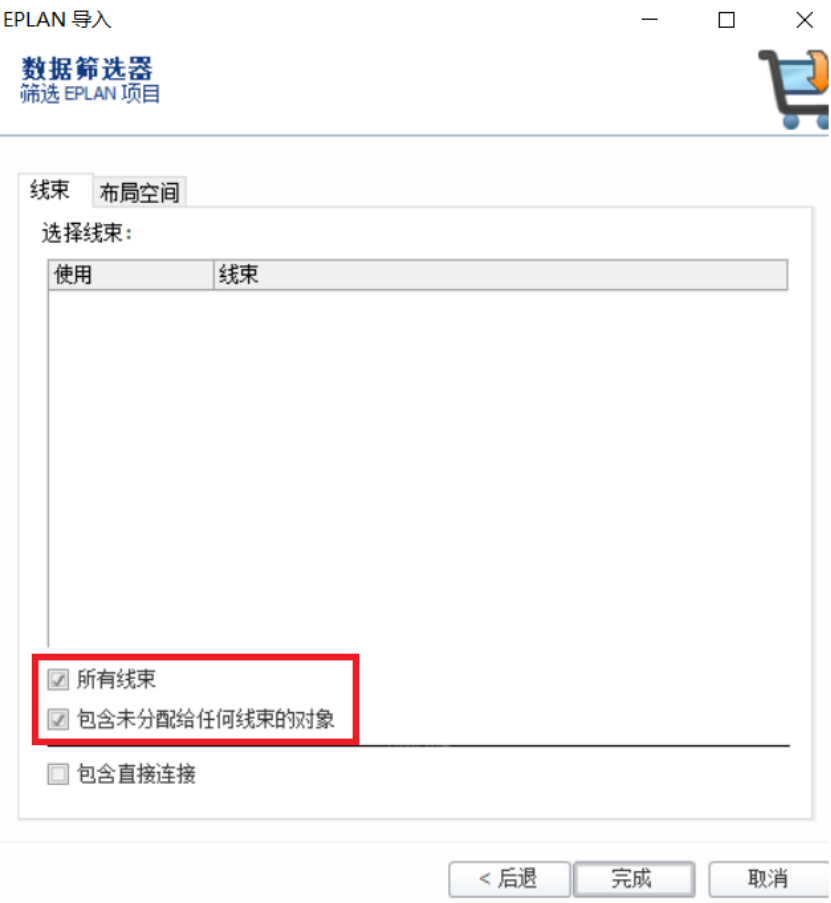

导入的结果如下图所示：

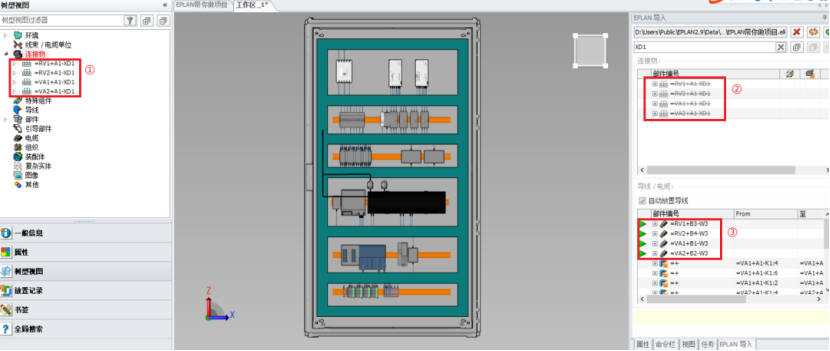

①：表示端子排已经映射安装

②：此导航器获取的是P8的元件表，灰色表示已经映射安装至Harness ProD

③：表示从P8中获取的电缆及导线的接线信息

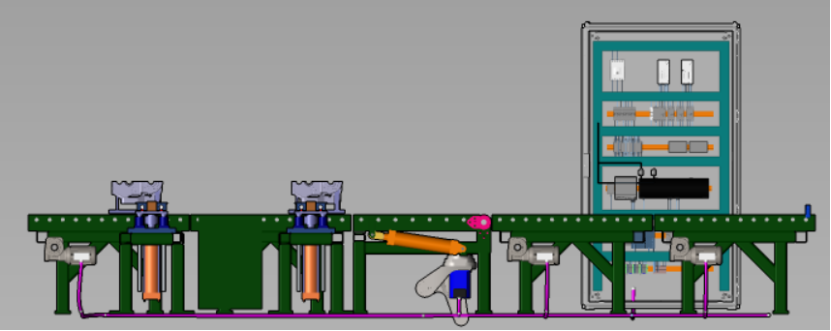

接下来，通过约束命令【】可确保端子排与机柜一起被移动，可以通过工具栏【】将机柜与机械结构的装配体装配到一起，装配结果如下图所示：

4 布线路径规划

通过创建束命令【】，指定电缆的走向，如下图所示：

5 电机连接点安装

以安装=VA1+B1-M1的连接点为例，导航器中可以将电机进行筛选，点击【】，将此电机的连接点从库中调出，安装到电机上。

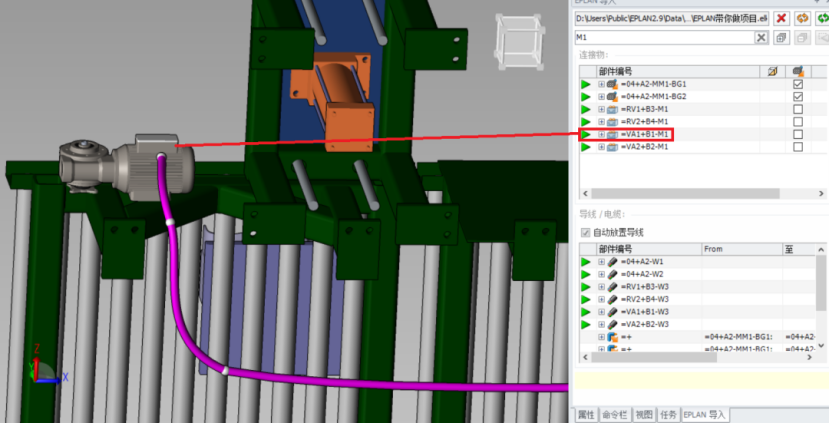

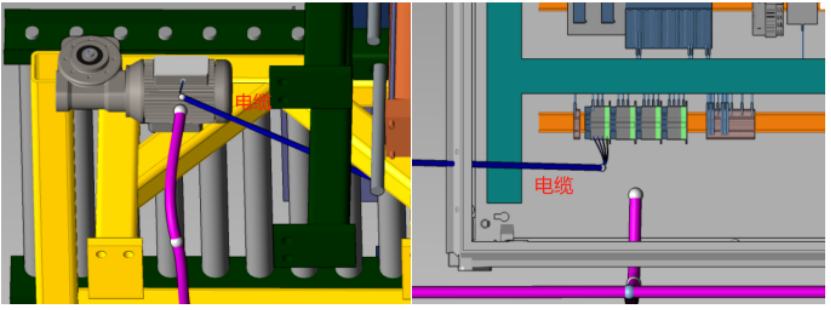

当连接点安装后，你会发现，连接电机的电缆会自动显示在3D界面中，并自动按照图纸中的接线逻辑进行接线，如下图：

按照此步骤，可将另外三个电机的接线点进行安装。

6 自动步路

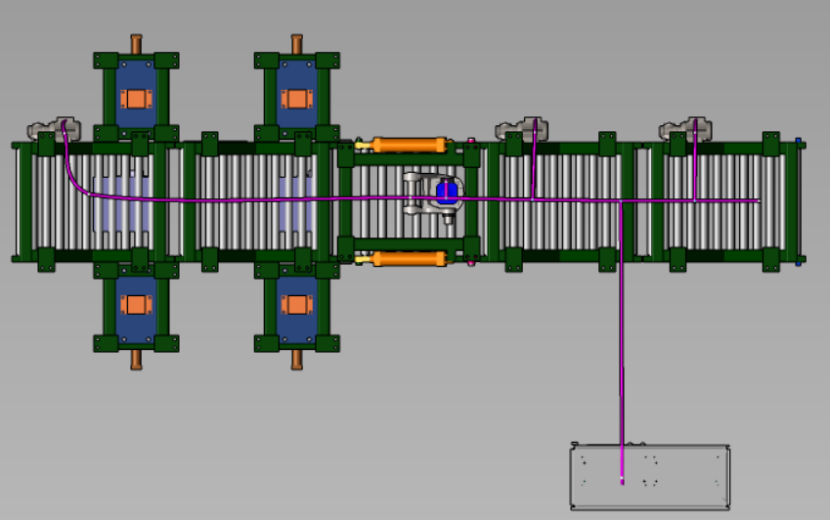

执行操作：菜单【工具】→ 【对电缆自动布线】 ，可将电缆自动归入预设的走线路径中，如下图所示：

7 设计服务图册

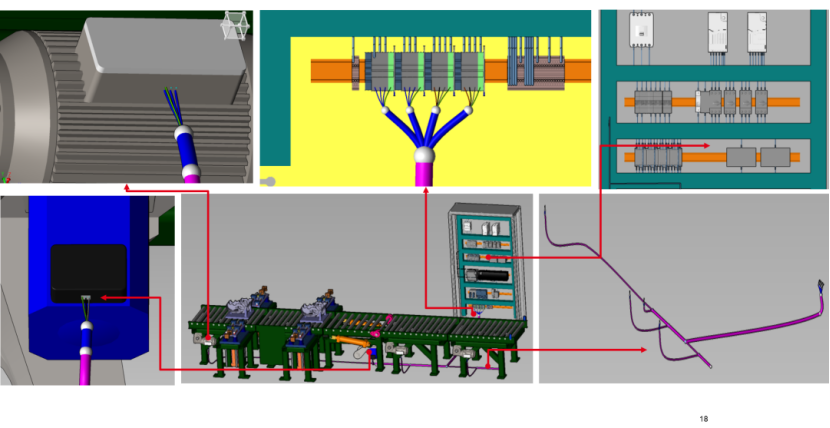

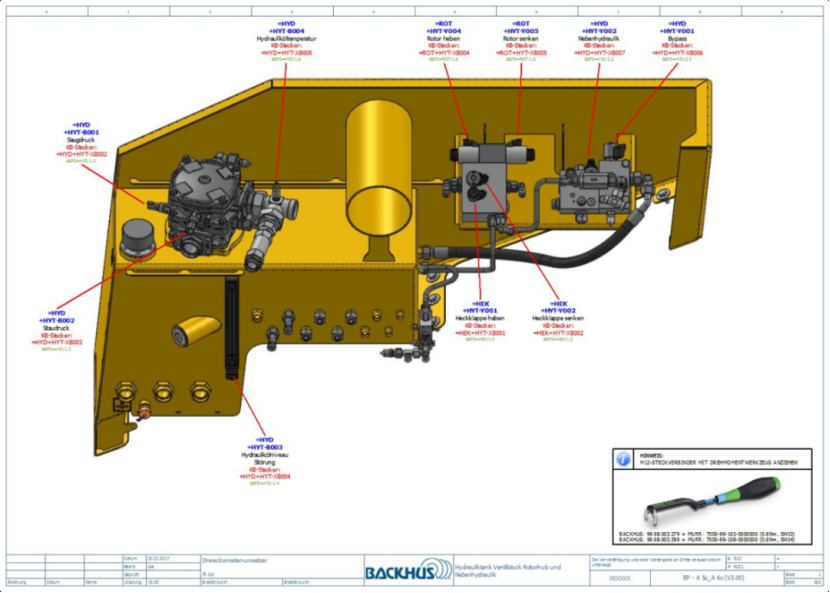

Eplan服务图册主要帮助客户快速找到电气元件在整机结构中的具体安装位置，或线束元件和线束分支在整机结构中的安装位置，如下图所示。

服务图册方便直观指导工人快速准确地装配电缆和线束，且线束布局图与原理图强关联，可以从线束布局图中点击任一元件，自动跳转至对应元件的原理图位置，帮助售后服务人员快速定位问题并解决问题，且服务图册不需要任何开发和其他工作量即可实现精准自动跳转。
