eLearning带你做设计｜快速上手项目设计，从 0 开启你的创作之旅！

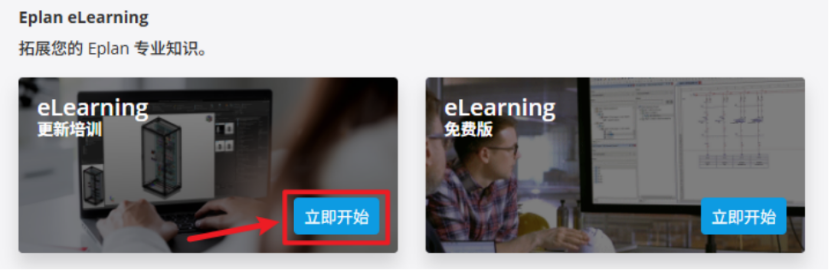

今天，我们将继续带领广大Eplan软件爱好者，通过eLearning平台的学习，开启设计之旅。

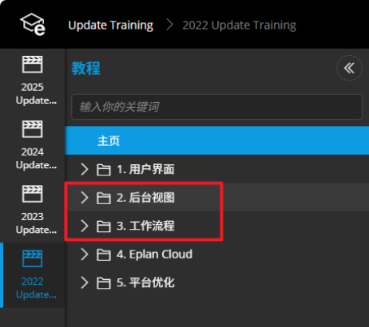

本期所需学习的所有内容均已更新至【2022 Update Training】培训资料中，具体位于【2.后台视图】和【3.工作流程】两个章节。

本期内容对于许多熟悉并已使用Eplan软件的爱好者而言可能较为基础。笔者希望这些课程能够帮助熟练使用Eplan平台的设计人员温故知新。此外，对于刚刚接触Eplan软件的爱好者来说，通过学习可以顺利掌握Eplan平台的使用方法。

话不多说，请大家开始学习【2.后台视图】章节。



学习笔记 1【2.2 新建项目】

本章节介绍了如何创建“基本项目”，即过往版本中所说的“项目模板”。许多使用Eplan软件的老用户对这一概念感到困惑，课程中对此进行了简要的解释。

在易盼咨询项目实施过程中，创建和设置基本项目是一个至关重要的环节。Eplan软件用户可以通过专业的易盼咨询服务，为自己的设计量身定制基本项目，从而提高工作效率。



学习笔记 2【2.5. 导入导出】

本章节介绍了将设计信息导出为Excel的方法。一些老用户会发现，视频中并未涉及如何为配置导出模板（即在Excel模板文件中提前定义“###”、“#H#”和“#F#”等占位符的过程）。这里是介绍一种快速操作方法，即忽略模板设置，也可以逐列导出所需的设计数据。



学习笔记 3【2.6. 附加】

本章节重点阐述了权限管理的配置方法，相信能够解答许多用户关于如何使用Eplan软件进行协同设计的疑问。此外，【附加】功能中的“创建基本项目”、“压缩项目”和“清除项目”也是项目整理与归档过程中极为常用的功能，大家可自行学习并测试。



学习笔记 4【帮助与支持】

本章节介绍了在遇到了Eplan软件使用问题时，可以采用哪些方法进行解决？

首先，Eplan软件内置了帮助系统：只需按下F1键，即可直接跳转到当前问题发生的界面，获取相关帮助信息。

其次，您可以直接在Eplan软件内切换到eLearning学习平台，获取更多学习资源和操作指导。

此外，点击【支持】按钮可以快速引导至Eplan解决方案中心——Eplan Solution Center，在那里您可以向我们提出问题并寻求专业支持。

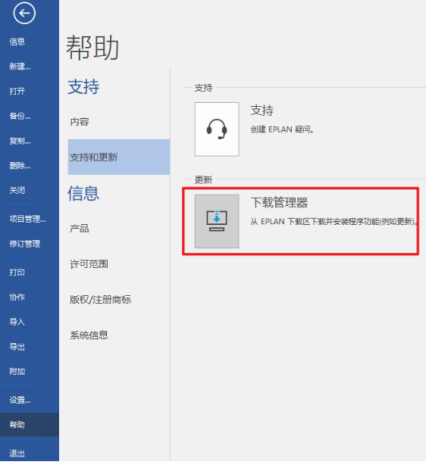

补充一点，您还可以通过下载管理器更新Eplan软件的补丁，确保系统始终保持最新版本，从而获得更佳的使用体验。

不难看出，易盼的诸多服务和功能正逐步整合至软件中，用户无需再经历繁琐的网址保存、账号注册及密码记忆等流程，从而获得更为便捷的使用体验。

是否觉得这一章节的内容看似基础，实则要完全掌握却并非易事？eLearning可以有效填补我们在设计过程中可能遗漏的知识盲区。如此强大的学习资源，大家千万不要错过！

请大家继续开始【3.工作流程】章节的学习，这一章节将带领大家画图啦！



学习笔记 5【3.3. 搭建供电电源】

本章内容时长为15分钟，涵盖了多个关键方面，包括电气符号的插入、设备选型、连接符号的插入、电缆设计、路径功能文本的编写以及图形绘制等。

重要知识点罗列如下：

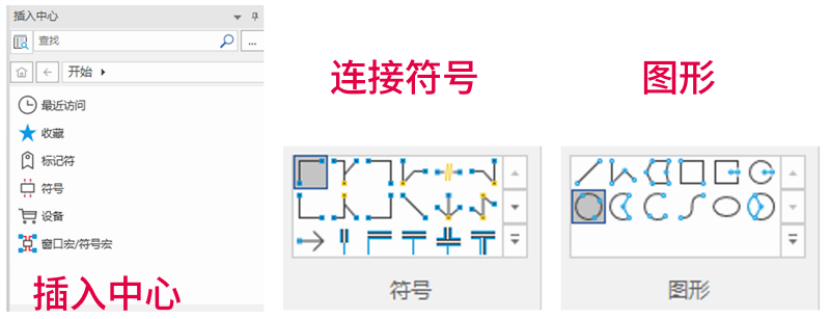

插入中心的使用：在新Eplan软件平台中（2022及以上版本），所有设计信息均需通过【插入中心】查找相应的符号或设备，并将其放置到图纸界面中。

连接符号的使用：角符号、T型连接点、断电、跳线、十字接头、中断点、对角连接等功能均位于菜单栏的【插入】选项卡内。

图形的使用：图纸中的图形通常不具备任何电气属性，仅用于标识。建议在绘制图形时打开“设计模式”（温馨提示：您能找到设计模式的开关吗？使用完毕后记得关闭哦。）

我们还发现，设备的选型过程与旧版本相同，需要进入对应设备的属性设置中，通过关联部件库来进行设备选择。



温馨提示

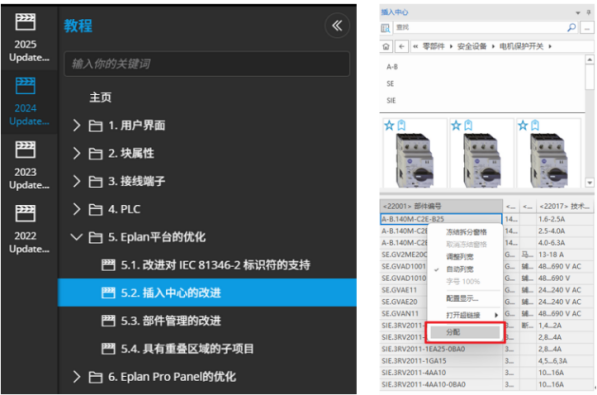

自2024版本起，您可以直接通过插入中心进行“分配”操作来完成选型，这显著提升了设计效率。具体操作方法请参考2024升级培训的5.2章节（若中文互动视频出现故障，建议您先观看英文版本）。

学习笔记 6【3.4.使用宏】

宏的应用标志着Eplan软件从标准化设计向模块化设计的转型迈进。宏是Eplan推荐用于典型图纸复用的工具，而宏内的占位符则用于引用图纸中设计对象的数据。

本章主要介绍了如何将已设计好的宏引用到项目中。至于如何创建宏，以及宏内占位符和宏变量的设计方法，可参考《Eplan带你做项目》系列文章中的相关内容。

学习笔记 7【3.7. 设备导航器】

这一章节主要介绍了导航器的使用方法。重要知识点罗列如下：

同步选择和转到图形功能

从导航器中将某个功能【放置】到原理图上

从导航器中将某个功能【分配】到原理图上

Eplan软件采用的是面向对象的设计理念，每个设计对象不仅包含符号，还拥有丰富的设计信息。导航器作为一种工具，能够以对象为视角，直观地管理和编辑这些设计对象。设备导航器，顾名思义，其对象是“设备”，因此它所涵盖的设计信息在各类导航器中最为丰富。随着用户对软件的深入使用，还将接触到端子排、电缆、PLC、材料表等更多类型的导航器。



学习笔记 8【3.7. 生成报表】

这一章节采用的方法是使用模板来创建报表，这也是易盼推荐的操作方法。我们在与客户交流的过程中发现，许多Eplan软件的老用户仍然习惯于手动创建报表，而非使用模板生成。关于报表模板的创建方法，请参阅《Eplan带你做项目》往期相关文章。

通过两个基础章节的学习，旨在帮助Eplan软件爱好者从零开始，逐步熟悉Eplan平台并展开设计。对于初学者而言，这是一种非常高效的学习途径。我们更建议广大Eplan爱好者参加相关易盼的培训课程，进行系统且专业的学习。



下期预告

在下一期内容中，我们将深入设计阶段，带领大家学习如何通过eLearning学习端子设计的相关知识。
