eLearning带你做设计｜端子设计还能玩出花？端子——小物件，大学问！

今天，我们将带领广大Eplan软件爱好者深入探索Eplan软件，通过eLearning学习，帮助大家掌握复杂端子排布的高效设计方法。

小小的端子是电气设计过程中使用最为广泛的元件。与PLC、变频器等核心控制设备不同，端子在工程设计中往往容易被电气工程师们所忽视。然而，端子的原理设计虽然看似简单，但其修改、调整和编辑过程却相当耗时，最终常常因为端子设计而延误整体进度。

因此，端子的合理选型、设计对于电控系统的整体设计来说至关重要：

双层端子、三层端子以及等电位端子等设计可以显著节省柜内空间并减少线缆数量；

除了连接件外，端子设计还涉及隔板、终端固定件、标记条、鞍型跳线等，这些都是在设计过程中需要全面考虑的内容；

端子的设计通常分散在多个图纸页中，这极易导致编号重复、错号或漏编等问题，从而占用大量的设计时间。

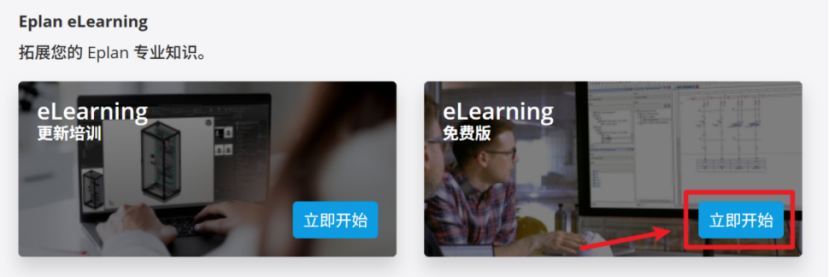

本期，我们将带领大家通过eLearning的学习，掌握上述问题的处理方法。所需学习的所有内容在免费培训的【4. 端子】章节内，请大家务必认真学习。





学习笔记 1通过导航器创建端子功能/部件

这是易盼推荐的端子设计方法。首先，在原理图上放置正确的端子符号；接着，在端子排导航器中进行端子排的规划和创建；然后，通过“分配”或“放置”功能覆盖原有的设计信息。采用这种设计方式具有以下优势：

在设计过程中，无需过分关注端子具体属于哪个端子排或端子编号，只需关注该处是否需要端子进行连接即可；

无需跨页逐一核对端子编号，通过导航器可以直观地查看该端子排布的具体数量，以及每个端子是否已被使用；

可以高效处理空端子和备用端子。许多Eplan软件用户为了预留端子，往往需要在原理图上放置一些空端子，或者通过文字描述说明“xx端子排需预留多少个端子”、“编号xx-xx”等信息。通过端子排导航器对空端子进行规划后，无论是在端子表还是部件列表中，这些预留端子都会被准确统计。



学习笔记 2复杂多层端子的设计

在咨询实施过程中，笔者发现许多电气工程师对使用多层端子感到“畏惧”，主要源于以下几个关键问题：

编号规则复杂；

如何在设计上体现多层端子的结构；

如何清晰标识端子的层号；

多层端子通常涉及跳线设计，如何有效处理；

如何生成与多层端子相关的图表；

然而，从工程设计的角度来看，多层端子能够显著节省盘柜的设计空间，并优化设计流程。



4.2节和第4.3节详细介绍了多层端子在Eplan软件中的设计流程，重要的知识点罗列如下：

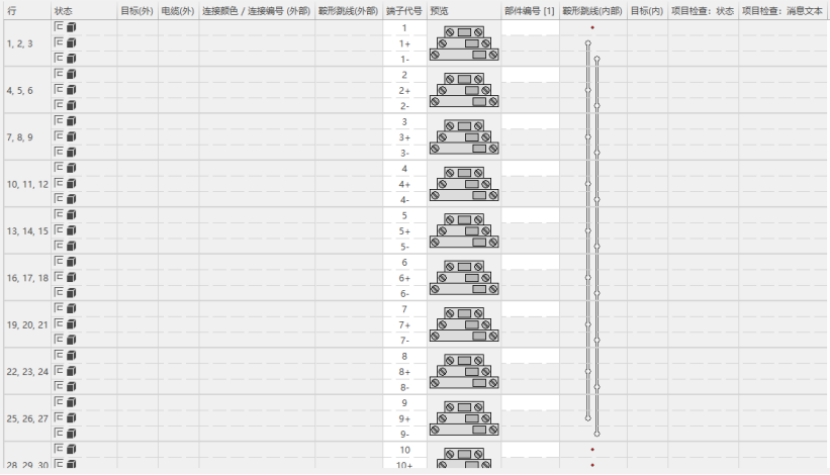

建议大家多加学习和练习多层端子的编号方法，因为与单层端子通常采用数字编号不同，多层端子的编号可能采用1/1L/1M、1/1H/1L、1/1+/1-等格式，或者遵循特定的规则进行编号，这需要一定的实践经验；

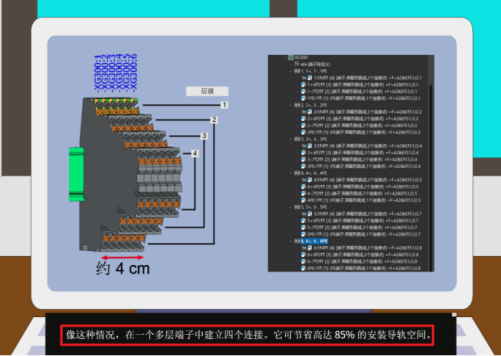

理解端子“层”的概念非常重要。单层端子的默认层数为“0”，而多层端子则从下层到上层，层数从1开始递增。为了便于记忆，可以将这一过程比作上楼梯（如上图所示）；

在端子编辑功能中，多层端子还支持跳线、选型以及排成行附件的设计；

多层端子只有一个主功能用于型号选择。实际上，一个多层端子由两个独立的端子组合而成，因此在创建部件时，需要分别设计两个端子的定义。



学习笔记 3分散式端子的设计

由于设计软件和设计方法的局限性，工程师通常将端子绘制在一页纸上，并通过中断点进行关联设计。这种做法不仅增加了图纸上的设计信息量，还因为中断点的命名和配对问题，导致设计工作量的增加。

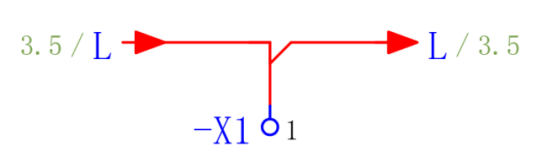

许多工程师反馈，在端子采用分散式设计时，如何处理和表达端子之间的短接是一个常见问题。笔者发现，不少工程师在设计过程中使用“中断点+T型连接点”的方式来表达跳线。这种方法在正确性上没有问题，但容易导致错误和遗漏，同时增加了设计负担。



eLearning建议大家使用”分散式“的设计方法，用分散式端子代替大量的中断点，具体处理方式如下：

通过端子排导航器进行短接的设计，简化图纸的信息表达

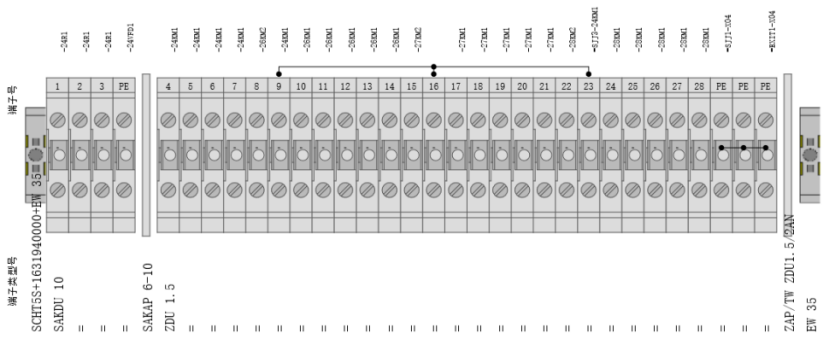

借助端子图表，来展示一个端子排的内部跳线、外部接线式跳线的连接细节



端子的短接主要涉及电位的传递，通过颜色区分不同的电位。在设计中，需要核实电位是否在端子排导航器内进行了正确的分配



小结

我们通过eLearning的学习已经进入到了进阶阶段，建议Eplan爱好者们针对这些课题重点学习。端子排设计的核心是导航器的应用，可以为我们日常设计效率的提升带来极大的帮助！
