Eplan带你做项目之仪表设计丨电缆走向图设计【连载6/6】

上一章回顾：

在上一章中，为大家介绍了分享议题：Eplan 带你做项目-仪表设计之控制室布局图设计。该章主要介绍了在Eplan 2022平台中使用预规划（Preplanning）软件进行控制室、配电间机柜布局设计方案。通过上一讲的介绍，用户可以在Eplan平台下建立控制室机柜间的高效设计解决方案。

仪表设计 | 电缆走向图设计

在本章节中，我们将为大家介绍，采用Eplan软件的FieldSys模块绘制电缆布线图，其中包括桥架布局设计和电缆走向图设计两个部分，以及通过电缆走线图自动输出相关的电缆表及材料表。

FieldSys模块是一个支持在平面布局图进行电缆桥架布局、绘制电缆布局图并自动计算布线长度的设计工具。即当用户完成电气原理图/仪表回路图设计之后，可采用该功能继续在Eplan平台中创建电缆桥架布局图、电缆走向图设计，通过拖拽的设计方式将电气、仪表设备放置在导入的场坪/厂坪2D平面图中，并在该平面图中设计完布线路径后，软件自动进行布线设计并计算电缆长度、桥架长度、材料用量等。基于此设计目标，本章节将以电缆走线图为例进行介绍。

新建“拓扑”页

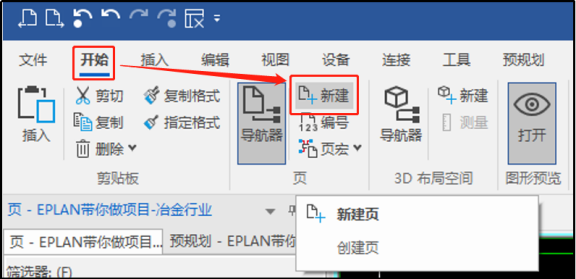

通过工具栏“开始—插入”新建页，如下图所示：

“新建页”属性如下图所示：

页类型：拓扑（交互式）

比例：“1:100”（注：比例值需要根据实际现场平面尺寸进行计算，A3图纸的幅面是420×297mm，如果比例是1:100，对应现场平面的尺寸是42×29.7m），建议该比例尺与即将导入到软件中的厂坪/场坪图的比例尺保持一致。

导入现场平面图

现场平面图可通过工具栏“插入—DXF/DWG”，插入图形，如下图所示：

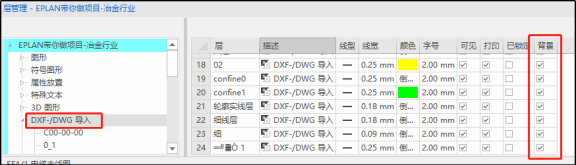

插入现场平面图后，通过工具栏“工具—层”打开层管理窗口，将导入的DXF/DWG图层设定为背景，如下图所示：

（注：为避免对现场平面图的误操作，可勾选“背景”项，使平面图作为背景，不被选中，必要时也可以将“已锁定”项同时选中）

加载符号库

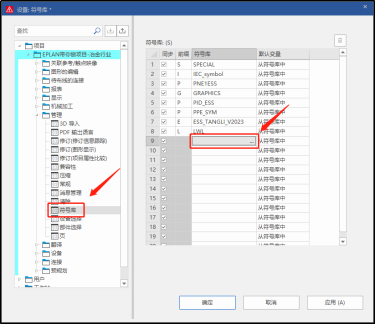

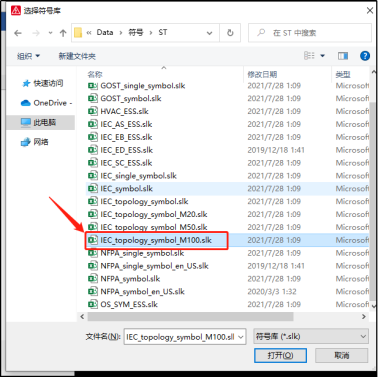

通过菜单“文件—设置”打开设置对话框，在“设置：符号库”窗口添加新符号库，在“选择符号库”对话框中选择符号库：

“IEC_topology_symbol_M100.slk”，如下图所示：

注：符号库选择对应关系如下：

【IEC_topology_symbol】对应拓扑页比例  1：1；

【IEC_topology_symbol_M20】对应拓扑页比例  1：20；

【IEC_topology_symbol_M50】对应拓扑页比例  1：50；

【IEC_topology_symbol_M100】对应拓扑页比例  1：100

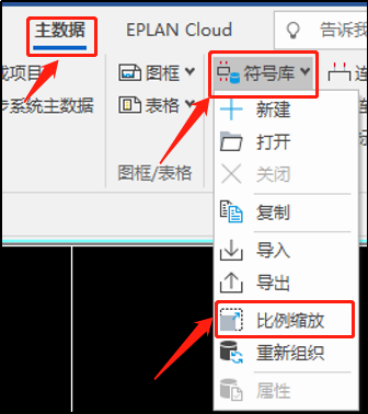

如果没有合适比例的符号库，可以使用“主数据—符号库—比例缩放”，新建一个符号库。

拖放式放置设备

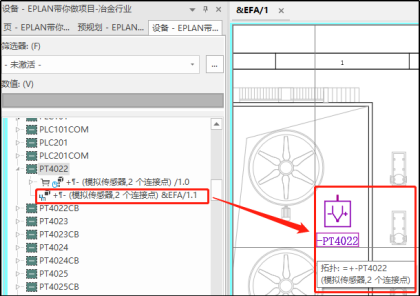

打开“设备导航器”，把原理图中已定义的设备（端子、传感器、控制器等）通过鼠标直接拖拽到拓扑图上，如下图所示。Eplan软件会根据设计要求，自动从带比例尺的符号库中加载正确的拓扑图符号。

规划布线路径（电缆桥架布线路径）

完成设备放置后，在布局走线图上规划布线路径和布线点，并可根据需要在规划路径及布线点上进行相应的部件选型。

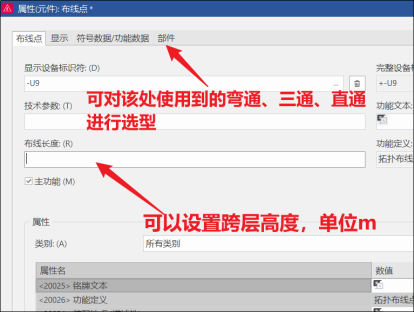

布线点：布线路径上的节点，用于桥架设计时路径转弯或分叉处（弯通、三通、四通等）。若在此处将设计上弯通、下弯通、跨层设计，则用户可在属性对框的“布线长度”区域内，可直接将弯通高度、跨层高度填入“布线长度”属性中，该数据将会在电缆布线时，计算到电缆总长度当中。同时，用户也可对该设计处的弯通、三通、直通等桥架连接件进行选型。如下图所示：

在Eplan软件中，布线路径：泛指电缆桥架经过的托架、桥架的路径等；

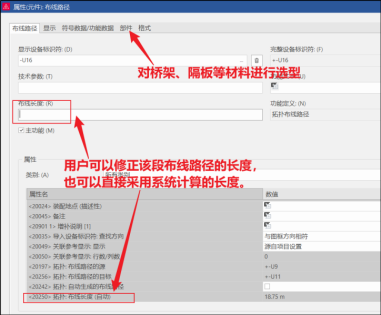

在属性对框的“布线长度”区域内，可以手动输入布线路径的长度，在属性“<20250> 拓扑: 布线长度（自动）”数值中，显示手工填写的布线长度值；否则，“<20250> 拓扑: 布线长度（自动）”显示自动计算的路径长度。在这里，用户可以通过填入布线长度值修正系统自动计算所获得的长度值，也可以在该处对直通、隔板等材料进行选型。如下图所示：

对于需要考虑使用“槽满率”的用户，可做如下设置：

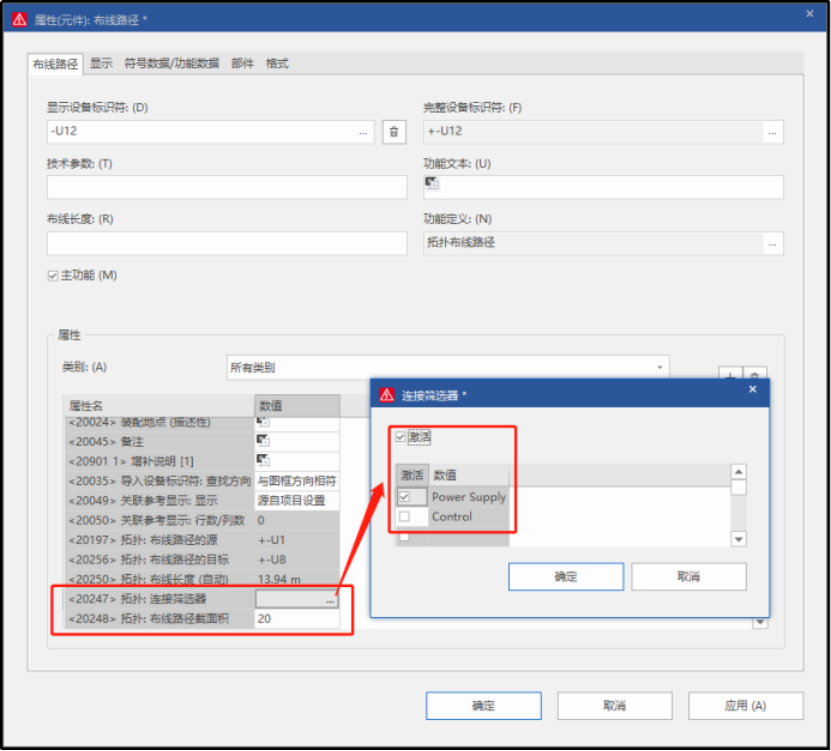

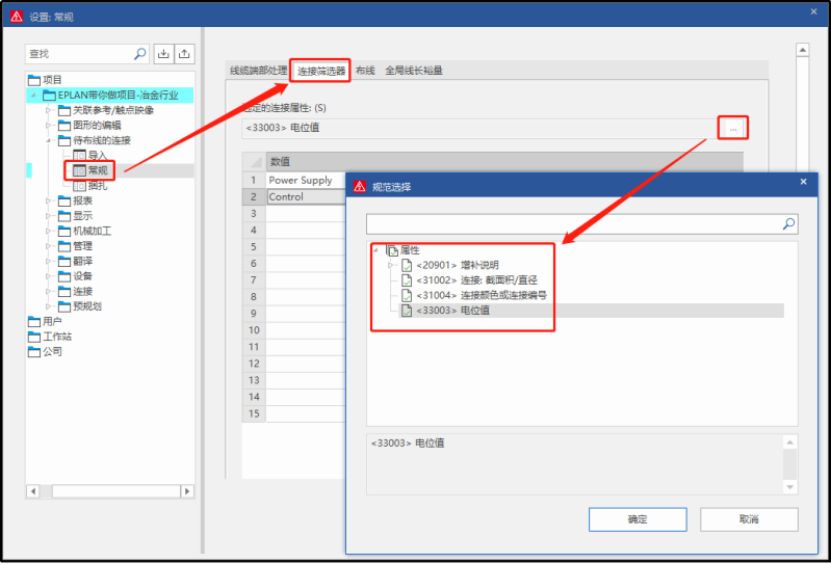

在布线路径属性对话框中，可通过“拓扑：连接筛选器”，激活对电缆的筛选规则（筛选规则可在“设置：常规”连接筛选器界面进行预设），并可设置“拓扑：布线路径截面积”，实现布线后槽满率的显示，如下图所示：

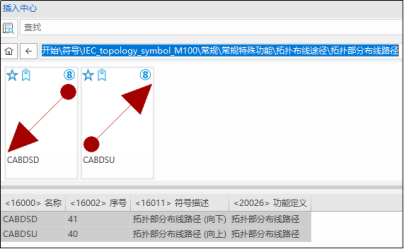

布线路径高度差：布线路径之间可能存在跨层布线的设计，需要在平面图设计时考虑跨层的高度差，因此在平面图上进行路径规划时，可通过插入“拓扑部分布线路径（向上或向下）”符号，将不同高度的布线路径网络连接起来。可以在“插入中心”对话框中找到该符号。如下图所示：

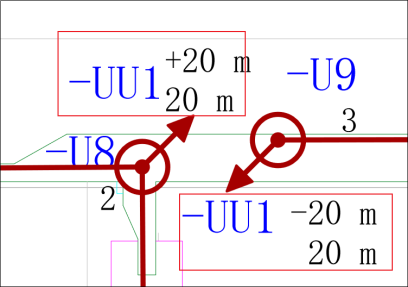

“拓扑部分布线路径（向上或向下）”符号必须成对使用，如下图所示：

在这里，UU1是“设备标识符”，想要实现数据互通，实现跨层设计，这个设备标识符一定要相同。其中一个为主功能，“布线长度”（也就是高度差）可手动输入。

布线

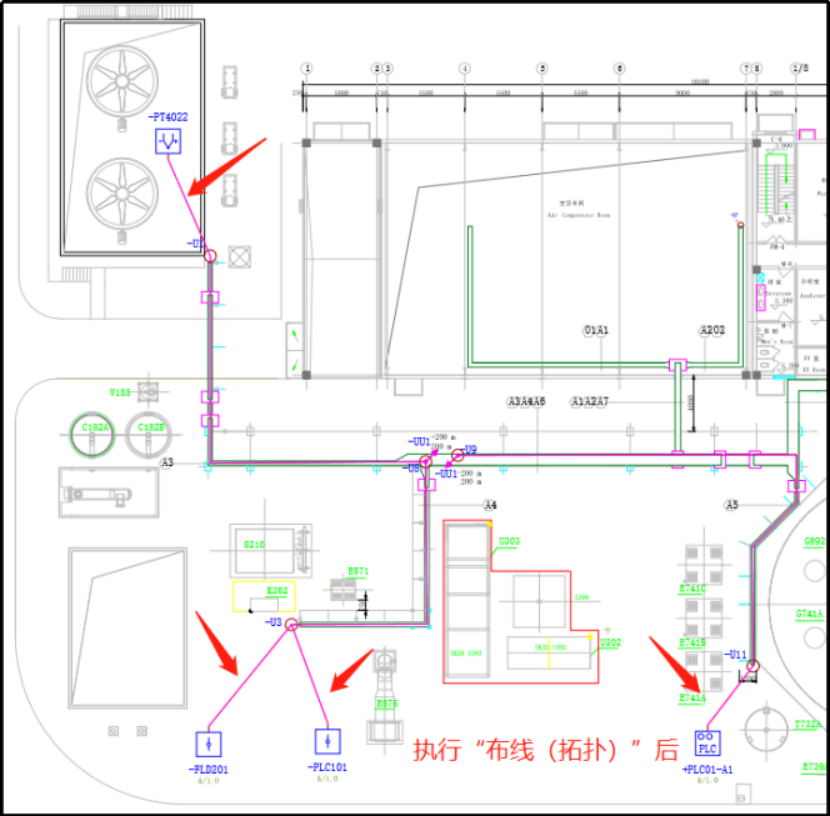

待布线路径规划完成后，可在页导航器中选中该电缆走线图，使其高亮，再执行“连接-拓扑-布线”操作，Eplan软件将根据规划的布线路径选择最短路径进行自动布线。如下图所示：

执行“布线（拓扑）”操作后，布线点与设备之间将生成自动布线路径，可在其属性对话框中手动输入布线长度。如下图所示：

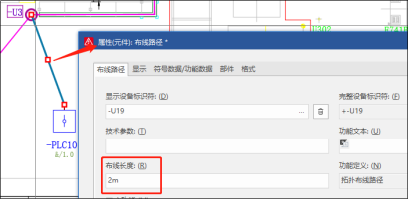

若用户想对设备到桥架之间的电缆路径进行长度修正，可直接双击该路径，对长度进行修改。如下所示。

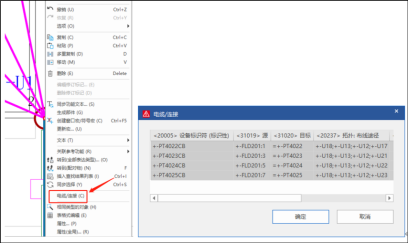

若用户想查看在当前桥架路径中所有敷设的电缆（编号），可在该布线路径上单击右键，选择“电缆/连接”命令。如下图所示：

自动计算线长

完成布线之后，软件将根据布线路径长度乘以全局线长裕量系数，计算得出最终电缆长度，其中：

布线路径长度=布线路径+部分布线路径（高度差）+布线点+自动布线路径；

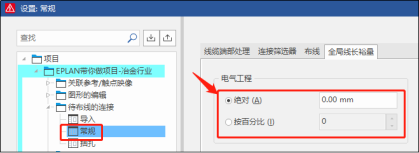

全局线长裕量可通过菜单“文件—设置”打开设置对话框，在“设置：常规”窗口全局线长裕量选项卡中，按“绝对”或“百分比”进行设置。如下图所示：

生成报表

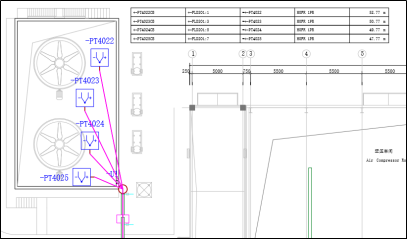

当用户完成布线操作后，可采用Eplan软件的自动报表功能，自动输出嵌入式或页式报表，采用的报表类型有：拓扑: 布线路径图、拓扑: 已布线的电缆/连接、拓扑: 布线路径列表。采用适宜的报表，可更方便的进行数据统计，为现场接线提供指导。如下图所示：
