载荷和载荷类型

RADIOSS允许用户设置

l力 (FORCE)

l力矩 (MOMENT)

l压力(PLOAD；查看关于PLOAD1, PLOAD2, PLOAD4的帮助文档)

强制位移值（SPCD）定义一个强制的位移值用于静态分析（NLGEOM）注意：如下图，在约束面板中SPCD定义为载荷类型=SPCD而不是一种card image。





图：SPCD（强制位移值）。



在这个例子中，载荷的类型设置为SPCD，在y方向上位移的大小为4个单位。



SPCD的时间历程通过TABLED1定义（卡片是TABLED1的 load collector），它定义了频率相关和时间相关的载荷列表函数。注意在NLGEOM分析类型中，时间需要被看作一种计数器，用于在特定的方式下施加载荷。例如，强制位移SPCD应该按照一定的时间间隔施加。



X: Y:

0.0 0.0

1.0 1.0

2.0 0.0





图：TABLED1的定义（卡片是TABLED1的load collector）

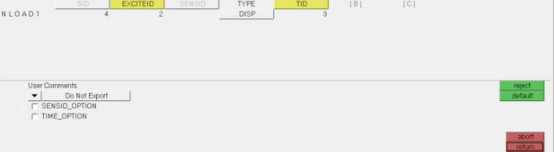

最终SPCD和TABLED1通过NLOAD1的load collector组合。下图显示了一个card image 为NLOAD1的load collector的定义。







图：在NLOAD1 load collector中，SPCD被EXCITEID引用。指定时间历程的表格被TID引用。TYPE可以是LOAD（力、压力、温度），DISP（位移、转角），VELO（速度），或者ACCE（加速度）



注意：NLOAD可以对现有的非线性荷载集（NLOAD1）进行加权求和，用户可以决定哪些load collector被激活，每个load collector 的系数是多少。



跟随力和非跟随力

不同的应用中，模型可能需要载荷随几何一起移动。RADIOSS默认使用非跟随力。

当然，对于隐式（NLGEOM），RADIOSS允许用户施加跟随力。这样的力保持它们施加时与几何的相对角度。

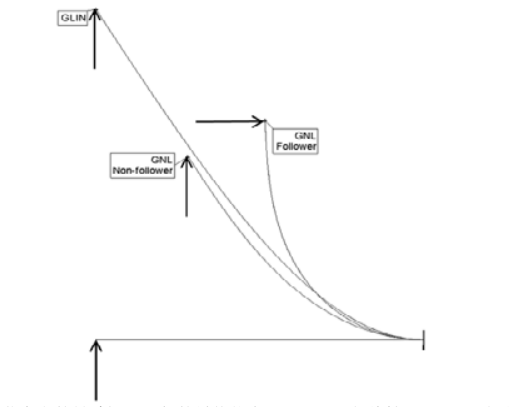

图：初始载荷向上的悬臂梁，可能的最终状态（GLIN=几何线性，GNL=几何非线性）



跟随力和非线性几何的结合产生不同的效果，由于选项的改变将使用不同的假设。线性静态的假定：对于施加的载荷每个单元的挠度足够小（<5°），每个单元长度的改变可以忽略。几何非线性中，整个系统中所有的相对转动都被计算在内而不是被忽略。最后，当跟随力选项打开，梁终端的扰度受到了外载荷方向改变的影响。



在几何非线性分析中（NLGEOM），CORD1R / CORD3R是一个移动的坐标系，它定义坐标系的节点GRID移动。



坐标系通过主面板定义（Geometry > Create > Systems > Node Reference）。



CORD3R

通过3个节点定义一个直角坐标系。第一个点是原点，第二个点确定X轴，第三个点确定XY平面。







CORD1R

通过引用三个节点来定义一个直角坐标系，第一个点是原点，第二个点确定Z轴。第三个点确定XZ平面。

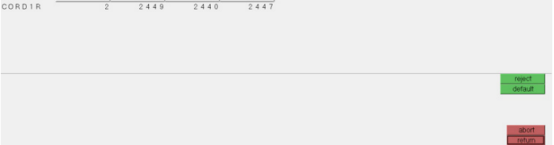

坐标系的类型可以通过选择Card Edit面板 来查看，调换至systs选项，选择模型中显示的坐标。







将显示以下信息：
