在使用Altair（Hyperworks）中，接触参数是通过PCONTX卡片定义的（卡片类型是PCONTX的 property collector）。



要特别注意当PCONTX激活时，所有来自原始PCONT卡片的参数都会被忽略并且用PCONTX中的设置来替代。

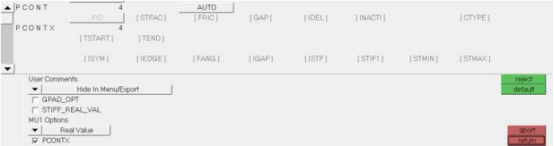

图：在属性卡片PCONT的下方的PCONTX卡片被激活

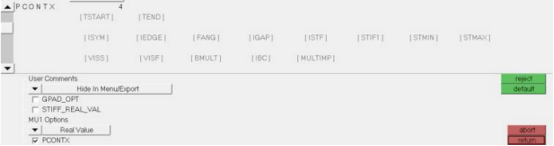

图：只显示PCONTX相关的输入栏





在PCONTX卡片中，接触定义最重要的设置参数是：

l CTYPE：隐式接触类型。默认的是Type7（适合自接触），也可以是Type5。

l GAP：接触激活的间隙。默认由CONTPRM 卡片设置。

l ISTF：刚度定义标志。默认由CONTPRM卡片设置。

l STFAC：接触面刚度比例因子。默认由CONTPRM控制。

l FRIC：库伦摩擦系数。默认的参数有CONTPRM指定。

l IFORM：摩擦罚函数的类型（STIFF=增量公式）



格式

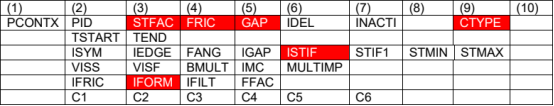

图：仅高亮的参数与隐式接触有关





CONTPRM

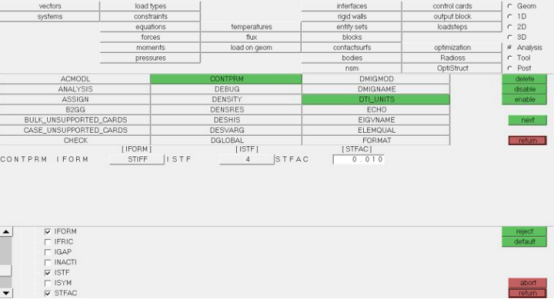

CONTPRM卡片在Control Cards面板中定义：







在使用Altair（Hyperworks）的隐式分析中，接触刚度在收敛方面起着重要的作用。ISTF=4（使用主从面中刚度较小的）是推荐值。这是因为惩罚接触力将与受压变形零件的内力平衡。也就是说，在接触刚度在等效刚度值附近会比大的刚度值更容易收敛。



对于隐式分析中微小的初始间隙，如果GAP的定义大于初始的间隙，收敛将会更加的稳定。也要明白的是，Type7需要定义接触间隙。



在隐式分析中，有时减小刚度比例因子（例如STFAC=0.01）或者减小挤压厚度，可能会降低不平衡力并且增强收敛性。事实上受弯壳结构的等效刚度远小于膜刚度。必须明确的是，接触刚度的值过小可能导致发散。进一步了解关于CONTPRM卡片的详情，请查看帮助文档。

接触类型两种接触类型（Type5和Type7）满足不同类型的应用。对于这两种接触，确定接触力的算法如下：



1. 找到最接近的主段

2. 检查从属节点是否穿透主段

3. 找到接触点

4. 计算穿透量

5. 施加作用力以减小穿透

6. 由从节点和接触点之间的无质量弹簧计算出作用力

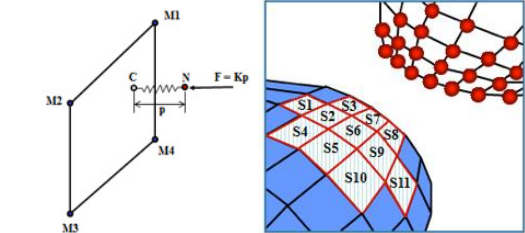

Type5 主从接触

适用于实体模型

l 在主面和从节点之间模拟接触

l 主面：壳单元的表面和实体单元的面

l 无自接触

l 可以是零间隙

l N：从节点

l C:接触点

l K：弹簧刚度

l P:穿透

l Mi：主节点







例子: 壳单元刚度: K = 0.5 * s * E * t

S：刚度因子（默认值：0.2）

E：杨氏模量

t：壳厚度

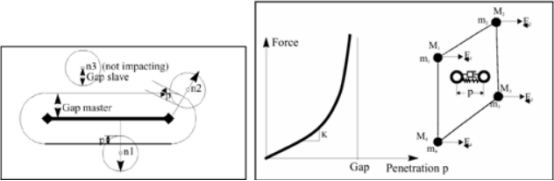

Type7 主从接触和自接触

这个适用于壳模型

l 主面和从节点之间的接触

l 通用的接触类型

l 可以有自接触

l 需要定义GAP（特别适合于需要指定不依赖于网格的厚度的零件间的接触，比如壳单元）

l 间隙用于定义面的物理厚度

l 允许用户区分零件上面还是下面有接触







力的计算：







弹簧刚度：







创建接触的步骤与 NLSTAT 中接触建模很相似。

1. 用 PCONT 卡片和扩展的 PCONTX 创建属性 collector(如前所示)

2. 创建接触表面





图: 定义实体单元接面



3．定义接触对







4．引用先前定义的接触面







5．通过激活interface面板里中的card image子面板引用接触属性collector (使用PCONTX)。





注意： Property Option需要设置为Property Ideas，然后使用PID引用相应的属性collector（使用PCONTX卡片）
