已有Abaqus，还需要HyperMesh画网格吗？Altair代理商推荐

在工程仿真领域，Abaqus作为达索SIMULIA旗下的标杆级有限元分析软件，凭借强大的非线性求解能力、多物理场耦合分析功能，成为企业解决复杂工程问题的核心工具。但不少研发团队在使用Abaqus的过程中都会面临一个共性疑问：既然 Abaqus自带网格划分模块，是否还有必要额外引入HyperMesh专门用于画网格？本文将从网格划分核心需求、两款软件功能差异、实际应用场景出发，为您揭晓答案。

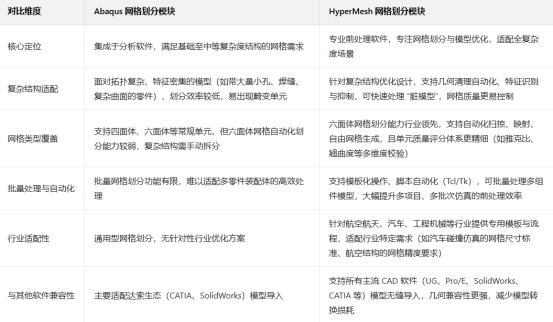

Abaqus与HyperMesh网格划分功能深度对比

从对比可见，Abaqus的网格划分功能更侧重 “够用”，满足基础仿真的前处理需求；而HyperMesh以 “专业、高效、精准” 为核心，是复杂场景下网格划分的最优解。

以下场景下，有Abaqus也建议搭配HyperMesh

1. 复杂结构仿真场景

若您的仿真对象涉及：

l航空航天领域的发动机叶片、机身框架、复合材料结构；

l汽车行业的底盘总成、车身结构、碰撞仿真模型；

l精密机械中的齿轮箱、液压系统、带复杂内腔的零件；

l多零件装配体（如包含上百个组件的设备整机）。

l半导体芯片封装结构（含多层基板、焊点阵列、导热介质）；

l新能源汽车功率模块（IGBT 模块、电池 Pack 结构，包含复杂互联线路、散热通道、多材料装配体，对网格精细化与导热 - 结构耦合适配要求极高）；

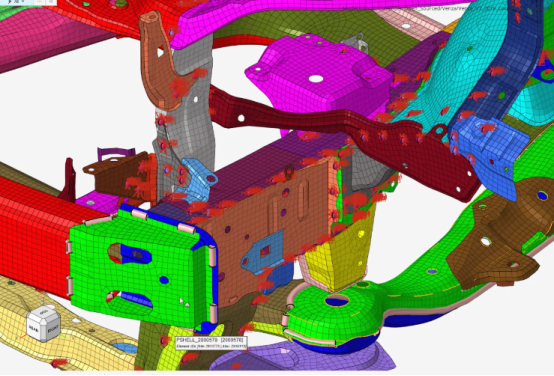

这类模型几何特征复杂、细节繁多，Abaqus手动划分网格不仅耗时（可能需要数天），还难以保证单元质量；而 HyperMesh 的自动化几何清理、六面体网格生成功能，可将前处理时间缩短许多，同时确保网格质量达标，避免因网格问题导致求解反复。

2. 追求高效仿真流程的场景

对于需要批量开展仿真的企业（如汽车厂商的零部件性能测试、电子企业的产品可靠性验证），HyperMesh的模板化与自动化能力能显著提升流程效率：

l针对同类产品创建网格模板，后续仅需替换模型即可快速生成合格网格；

l通过脚本编程实现网格划分、边界条件施加、载荷定义的全流程自动化，减少人工干预；

l多团队协同作业时，统一的网格标准与模板可保证仿真数据的一致性，便于结果对比与分析。

3. 高精度仿真需求场景

在涉及产品安全、性能极限验证的仿真中（如汽车碰撞安全性测试、航空结构强度校核、压力容器耐压仿真），网格质量直接决定结果可信度。HyperMesh提供更精细的网格质量控制工具，可对单元形态、尺寸梯度进行精准调整，确保网格满足高精度求解要求，避免因网格误差导致产品设计误判。

4. 多软件协同仿真场景

若您的团队除了 Abaqus，还会使用 LS-DYNA、ANSYS 等其他求解器，HyperMesh 的 “通用前处理” 属性能发挥核心作用：

l统一所有求解器的前处理流程，无需因求解器不同而更换网格工具；

l生成的网格可直接导出至各求解器格式，兼容性无虞，减少模型转换中的数据丢失。

作为Altair澳汰尔官方授权代理商，广州市智造软件科技有限公司已与 Altair 正式签署合作协议，构建起覆盖HyperWorks（含 HyperMesh）、AI仿真 Rapidminer、HPC高性能计算平台PBSWorks的软件销售、开发及技术支持全维度CAE工程仿真解决方案，可助力您以最优成本实现仿真效率与结果质量的双重提升，如需项目咨询或技术培训，欢迎随时联系我们的专业技术团队！
