HyperMesh模型管理

1.4 模型管理

在HyperMesh中创建一个有效的求解输入文件时，模型管理功能是非常必要的。本节将介绍基本的模型管理方法，如单元和载荷归类、集合组装、重命名、删除、排序以及重新编号等。



本节将学习如何：

l创建几何和组件归类。

l单元归类。

l组件重命名。

l识别和删除空组件。

l删除所有的几何曲线。

l按照指定顺序将组件重新排序。

l按照从一开始，增量为一的规则将所有组件重新排序。

l创建装配集合。

l约束归类。



HyperMesh模型管理功能是获得高质量有限元分析的关键。应用 HyperMesh 模型管理功能可以根据用户不同需要对模型进行管理，下面介绍模型管理功能的基本概念。



1. 集合

集合（Collector）是模型管理的基础。HyperMesh 具有 9 种不同的集合类型：

lComponent（组件） –包含单元和几何模型。

lMultibody（多体集）–包含实体、铰、平面以及传感器。

lAssembly（装配体）–储存组件、多体及装配等信息。

lLoad（载荷集）–包含载荷及约束。

lProperty（属性集）* – 不独立的对象，只储存 Component 集中单元的属性信息。

lMaterial（材料集）* –不独立的对象，只储存 Component 集中单元的材料信息。

lSystem（坐标系集）–储存用户自定义坐标系。

lVector（矢量集）– 储存矢量。

lBeam Section（梁截面集）– Contains beam sections 包含各种梁截面。



注：HyperMesh的属性和材料集不包含任何对象，它们仅用于定义模型的材料和物理属性。为保持数据统一，称它们为集。集合可通过下述方式创建：



(1) 模型浏览树

在模型浏览树中右击鼠标，在弹出的菜单中选择待创建的集合类型。右击鼠标还可以完成集合的编辑、重命名、编号调整、颜色变化以及删除等操作。

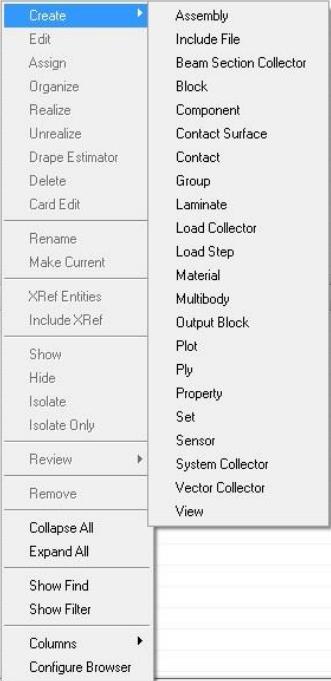

图 1-13 使用模型浏览树创建集合



(2) 下拉菜单

HyperMesh中选择 Collectors 下拉菜单，点击 Create 按钮弹出二级菜单，从中可以选择待创建的集合类型，材料和属性集合可以通过类似的方式创建。

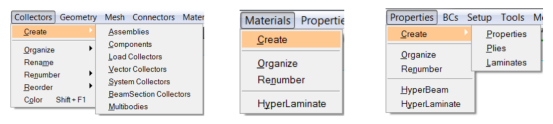

图 1-14 使用下拉菜单创建集合



(3) 图标工具栏

下述图标同样可用来创建集合。

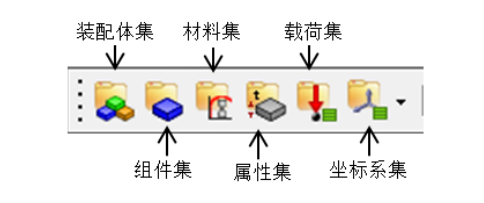

图 1-15 使用快捷工具图标创建集合



2. 当前集合

当前集合（Current collector）决定了新建对象的从属关系。模型浏览树中当前集合呈黑体显示，注意以黑体标识的 mid2 组件集，表示 mid2 为当前集合。当前集合可通过下述方式设置：



(1) 激活模型浏览树。

(2) 在某个集合处右击鼠标，在弹出的菜单中选择 Make Current。

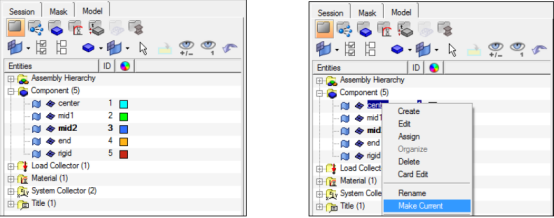

图 1-16 设置当前集合



3. 管理

管理（Organize, ）是用来移动对象到不同集合的工具，它位于 Tool 页面下，打开的面板如图 1-17所示。

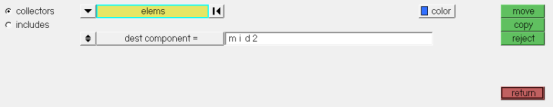

图 1-17 Organize 面板
