在Altair（HyperWorks）里，当结构中包含 T 型、X 型或更复杂的连接特征（图 2-12 所示）时，此功能非常有效。不适用于没有 T 型连接的特征（图 2-12 右侧）。

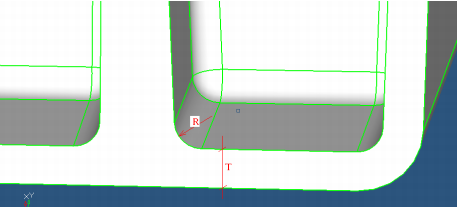

图 2-12 带有 T 型特征的模型
如果 R/T（半径/厚度）大于面板指定值，这个特征不被识别为目标连接特征。
l如果某个连接特征的不同位置厚度不同（图 2-12 左侧），将使用特征中的最大厚度。
l可用于长度方向变半径的曲面倒角特征的中面创建。
l使用较大的半径/厚度比将可能产生不合理的中面特征。如果这些区域不会产生应力集中并且仿真结果也不重要，上述产生的中面是可以接受的。另外，此功能不会影响中面抽取的核心算法。
2.3.3 中面修复
图 2-13 Midsurface 面板中面修复功能
在 auto midsurface 前 Switches 按钮 便会出现如图 2-13 所示的中面修复功能。
lInterim edit tools -– 该工具可以修改中面上的 Plates, base surfaces 和 collapsed。
lFinal edit tools—当中面被抽取出来之后，重新抽取、修补中面、修改目标，压印表面。
Surface pair—对中面抽取失败的地方进行重新抽取，此时可以手动配对中面两侧的表面。
Assign Target –Quick Edit（快速修复）面板功能扩展。
Imprint—压印实体几何的倒角等边界上的特征。
Replace Edge –使用合并相邻曲面边界的方式缝合曲面间隙，与 edge edit 功能相似。
Extend Surface – 延伸曲面到目标位置。
lView Thickness –使用曲面边界处延伸出来得白色线段查看中面厚度。
lSort—手动给中面指定放置的 comp。
2.3.4 中面抽取：策略
l使用闭合的曲面或实体。
l简化复杂结构特征。
o 简化复杂结构特征有助于获得更高质量的中面。模型简化（defeature）功能请参阅本章第三
节。
l使用 auto midsurface 功能创建中面。
l查看中面厚度并使用中面修复工具修复中面上错误的连接关系。
