Step 01：载入模型 Exercise_2b.hm。

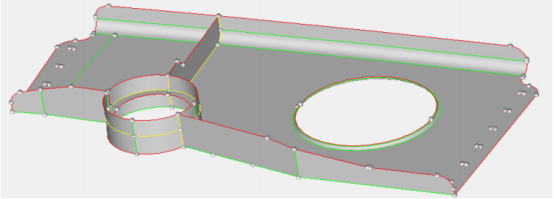

图 2-20 Exercise_2b 模型



Step 02：去除曲边导角。

(1) 进入 defeature 面板。

(2) 进入 edge fillets 子面板。

(3) 选择图形区所有显示曲面。

(4) 在 min radius 栏输入 1。

(5) 在 max radius 栏输入 20。最大最小半径将保证选择曲面上所有曲边导角。

(6) 点击 find。曲面上所有曲边导角均被选中，如果选择了不希望去除的曲边导角，在图形区显示 F的位置点击鼠标右键即可取消当前导角的选择。

(7) 点击 remove。模型中所有曲边导角全被去除，原始曲边导角位置留下尖角过度。上述操作将有助

于获得较高质量的网格。





图 2-21 去除曲边导角后的模型



Step 03：去除曲面圆角。

(1) 进入 surf fillets 子面板，选择图形区所有显示的曲面。

(2) 设置 min radius 为 0.1，设置 max radius 为 5。

(3) 点击 find。

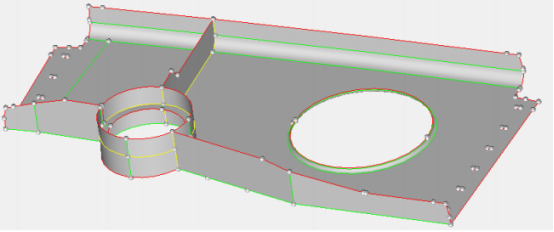

图 2-22 自动搜索符合条件的曲面圆角



处于指定半径内的曲面圆角将被选择。

(4) 点击大孔处两个曲面圆角。

(5) 点击 remove。

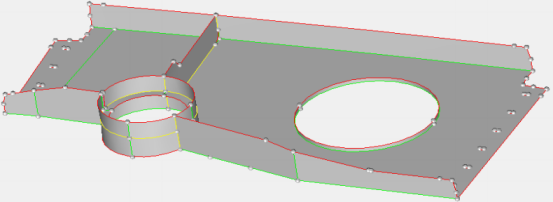

图 2-23 去除曲面圆角后的模型

图形区高亮显示的曲面圆角被去除，上述操作有助于获得较高质量的网格。



Step 04：去除圆孔。

(1) 进入 pinholes 子面板，选择图形区所有显示的曲面。

(2) 在 diameter<栏中输入 5，点击 find。







模型中所有直径小于 5 的圆孔全部选中，如果选择了不希望去除的圆孔，在圆孔处右击即可取消选择。



(3) 点击 delete。



图 2-25 小孔去除后圆心位置留下的硬点



模型中符合上述搜索条件的圆孔被去除，HyperMesh 会在已去除的圆孔中心处创建硬点。此硬点将在划分网格时强制生成节点，如果这个节点不需要，可以在划分网格前将此硬点去除。



练习 2c：中面抽取

本练习将介绍几何修复以及分网准备等方面的基本概念，练习几何修复、中面抽取以及模型简化等功能的应用。



Step 01：打开文件 Exercise_2c.hm。

Step 02：查看模型。



(1) 放缩、旋转和平移模型，确定模型中是否具有不正确的连接关系。

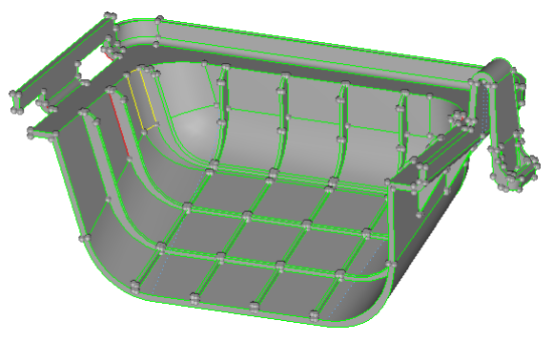

图 2-26 导入模型的拓扑状态



(2) 使用几何修复工具，修复下述问题：

lDuplicate Surfaces 使用 Defeature（模型简化工具）搜索并删除重复面 。

lFree Edges 使用 Quick Edit – Toggle Edge 缝合自由边



lMissing Surfaces 使用 Quick Edit – Filler Surface 填补缺失面 。

lLarge Gap Free Edge 使用 Edge Edit – Replace 修复缝隙较大的自由边 。



提示：使用 Visualization Options 工具快速定位自由边。



Step 03：创建中面

(1) 从下拉菜单选择 Geometry > Create > Midsurfaces > Auto，此时将进入 midsurface 面板的 auto midsurface 子面板。

(2) 将中面抽取对象设置为 surfs。

(3) 选择 closed solid。

(4) 点击 surfs 按钮并在弹出的二级菜单中选择 displayed。

(5) 点击 extract。

此时，HyperMesh 将自动创建一个名为 Middle Surfaces 的组件，其中包含新创建的中面。另外，原始几何模型成透明显示以帮助更好的查看中面特征。

(6) 关闭原始几何模型显示，此时图形区仅显示中面特征。

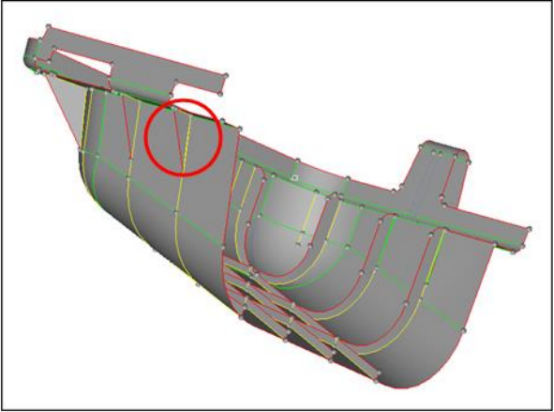

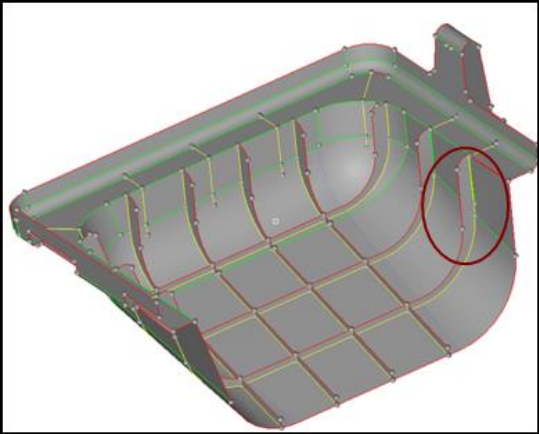

图 2-27 已抽取的中面特征



(7) 新创建的中面模型存在许多错误的连接需要修复。放大上图标示位置如图 2-28 所示，





图 2-28 中面特征中的错误连接位置



(8) 使用 quick edit 子面板功能修复此区域错误的连接。

(9) 进入 Midsurface>quick edit 子面板。

(10) 将 target type 设置成 point to point。

(11) 将 target location 设置成 as selected。

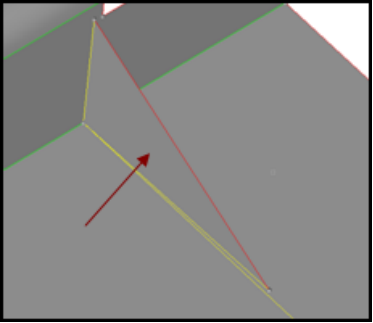

(12) 保留其他按钮默认设置并选择箭头所指的曲面。

此时图形区将显示 HyperMesh 创建中面的方式。

(13) 点击绿色圆圈内的点，此点为待偏置的点。

(14) 点击蓝色圆圈内的点，此点为目标位置。为选中目标位置点，用户需要拖动鼠标左键至目标曲线，待该曲线呈高亮显示时，在目标位置点击曲线创建目标点。

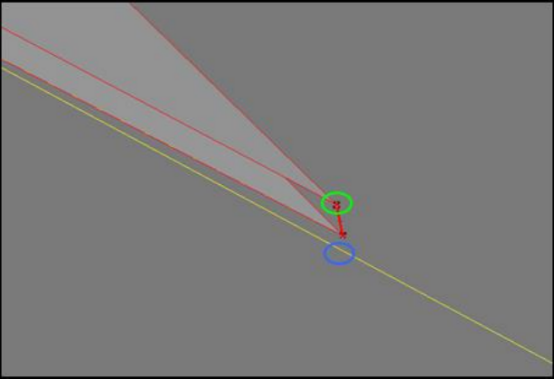

图 2-29 选择控制点修复错误连接关系



(15) HyperMesh 提供修复后的图形预览。

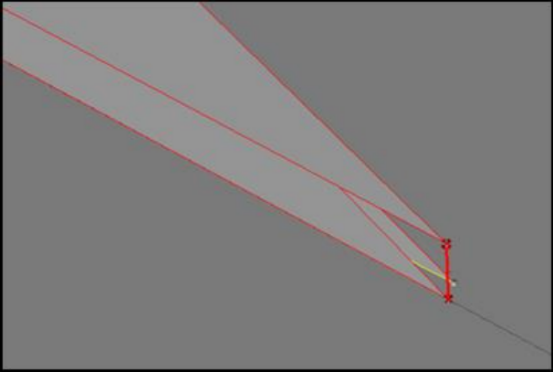

图 2-30 预览已修复的连接状态

(16) 如果预览图形符合预期要求，点击 update。

(17) 旋转模型，修复后，问题区域将留下绿色的边界线。使用 Edge Edit 面板的 toggle 功能压缩此边线。







(18) 在图形区最大化显示模型，放大图 2-32 所示位置。

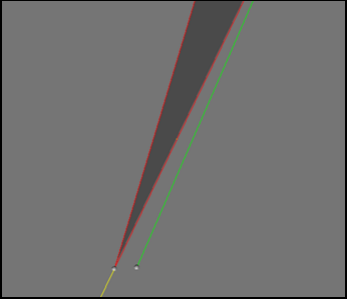

图 2-32 局部放大模型



此区域存在一个间隙，无法使用 midsurface 工具修复。这种情况下使用常规的几何修复功能进行修复即可。



(19) 进入 Geometry Quick Edit 面板，选择 Replace point。

(20) 点击绿色圆圈内的点（此点为移动点），然后点击蓝色圆圈内的点（此点为目标点），此时间隙将被缝合。

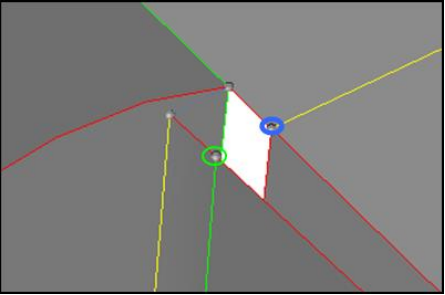

图 2-33 选择修复控制点



(21) 寻找模型中其他不正确的连接，使用中面抽取工具，点替换、曲面填补等几何修复工具进行修复。
