HyperMesh_Map To Geometry概念（2）_Altair官方帮助文档

• map direction

➢ fit to line – 节点和edge domain均匀地沿着选定几何分布。

➢ fit to target – 均匀地沿着几何分布选定对象。选定对象的边界目标几何的边界匹配，内部对象则沿着几何法方向投影。

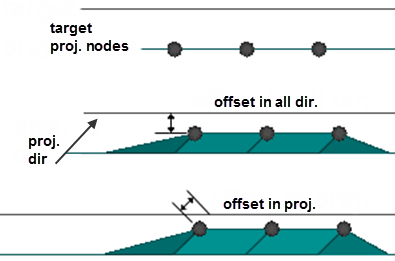

• Offset Direction - “offset along proj.” 和 “offset in all dir.” 之间切换选择。

➢ Former –沿着节点投影到目标的方向偏移。

➢ Latter – 将沿着目标上的最近点偏移。

➢ offset in all dir – 从每个节点到目标平面上最近点来偏移。

➢ offset in proj – 从每个节点到目标平面投影方向来偏移。

• Map to geometry > map to surfaces （示例）

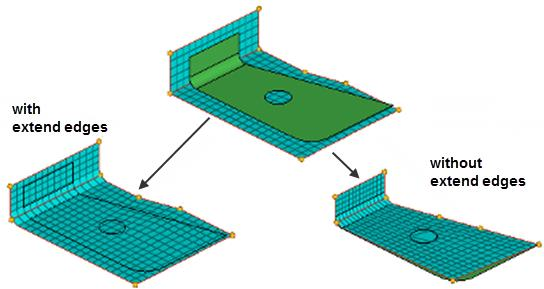

➢ 当使用 map to surfaces 或 map to elements时，出现 extend edges 选项，可以映射到面延伸的边界上，抑或在面或网格上的最近点法向的垂直方向上。

➢ checkbox selected – 映射节点将投影到面或网格延伸的对象上，允许超出面或网格边界，包括内部的孔。

➢ checkbox not selected – 映射的节点将投影到面或网格的内部或边缘。

• Map to geometry (示例)

• Map to geometry > map to line > user control (示例)

• Map to geometry > map to surfaces (示例)

• Map to geometry > line difference > map domains (示例)

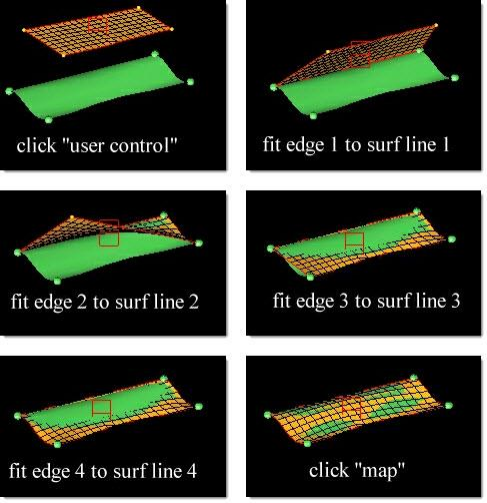

• Map to geometry > map to surfaces > map domains > user control (示例)

➢ 使用domain

➢ User control

• constrain nodes - 如果用户希望为映射节点创建新的变形约束(morph constraint)，可勾选 constrain nodes。接后续的变形中，选中的节点将被约束到选中的对象上。

• auto mapping – 基于给定的输入映射。

• user control – 启动用户控制子面板允许用户手动实现映射操作。

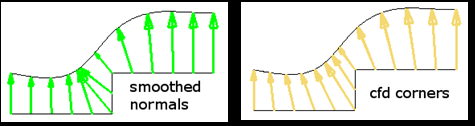

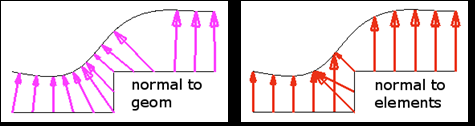

• Map to geometry > map types & user control (示例)

• Map to geometry > map types & user control (示例)

• Map to geometry > map types & user control (示例)

（内容、图片来源：Altair官方文件）
