• 一个morph volume (或 “mvol”) 可以通过操控其角上或者边缘上的控制柄（handle）来控制其内部网格变化。

• morph volume的每条边的长度和曲率可以相互独立改变，相邻的morph volumes通过多种相切关系与其连接。

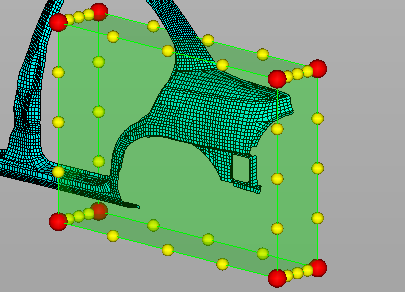

• 用morph volume 包围住给定网格，通过改变morph volume 的形状来改变模型的形状







• Morph Volume内的网格和节点只受handle的影响，当handle移动时，相对应的内部节点移动导致形状改变

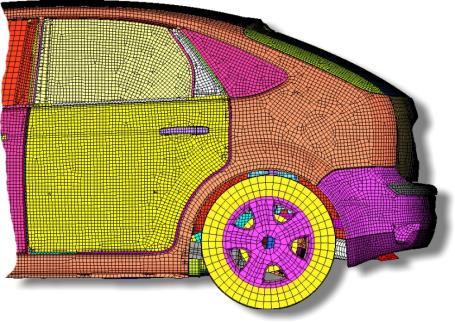

• 这种方法可以与 local domain 方法结合使用。 结合hierarchical方法，可用于面积不变的变形情况。对于复杂装配体，推荐使用Morph Volume方法。

• 面板Tool> HyperMorph> Morph Volumes进入







• Morph Volumes总览

➢ 通过各种方式创建Morph Volume：“pick on screen”

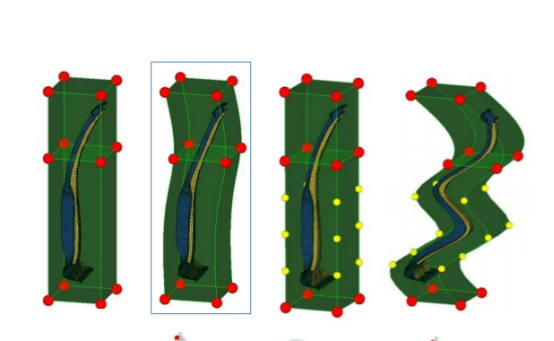

➢ 通过移动Handles改变整个morph volumes

➢ Morph volumes 可以被切割和合并

➢ 可以在边界上加一些Handles

➢ Morph Volume边界作用可定义为 tangent, sharp, master-slave, …

➢ 六面体网格与 morph volume之间可相互转换

➢ Morph Volume的透明度编辑定义

➢ Morph Volume可以被激活/不激活，可以只选其一进行变形.

➢ 可设置容差，对应区域的容差范围内的节点会被参考映射到对应Morph Volume里。







• Morph Volumes > create 子面板

➢ create morphvol – 默认方法, 通过选择节点与网格的方式来创建morph volume，节点与网格包含在该morph volume中。







注意：Morph Volume和Global Domains使用相同的计算方法来影响全局网格，其实是Global Domain功能的扩展延伸，如果没有domain，必须选择direct 或 mixed方法。







• Morph Volumes > create子面板

➢ pick and enclose – 选择节点指定morph volume拐角上的 handle位置

➢ pick on screen – 直接在屏幕图形区拖拽一个二维边界线来创建morph volume

➢ drag elements – 选择2D单元沿网格、几何线 、一系列节点、向量或坐标轴拉伸生成morph volume。



• Morph Volumes > create子面板

➢ drag morphvols –选择已有morph volumes的面沿网格、几何线 、一系列节点、向量或坐标轴拉伸生成新的morph volume。

➢ reflect morphvols – 选择对称平面，对已有的morph volumes 进行镜像对称生成新的morph volumes。

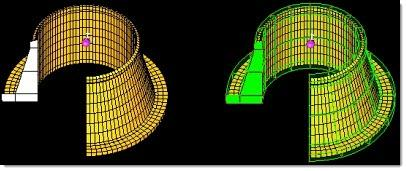

绕轴旋转生成的Volumes



• Morph Volumes > create子面板

➢ create matrix – 创建矩阵（matrix）型morph volume。 由于morph volume3D立体型的，可以创建单层矩阵或多层矩阵型的morph volumes。除此之外，如果选择圆柱坐标系来创建matrix型morph volume ，它将围绕中心轴。



• Morph Volumes > create subpanel子面板

➢ drag matrix (rect 和cyl) – 沿着网格、一条几何线、一列节点、一个向量或一根坐标轴创建长方体(rect）或圆柱形（cyl） morph volume。

➢ drag lines (rect 和 cyl) – 通过与所选线匹配的外轮廓并沿着网格、一条几何线、一列节点、一个向量或一根坐标轴创建长方体(rect）或圆柱形（cyl） morph volume。

➢ drag nodes (rect 和cyl) –通过与所选节点匹配的外轮廓并沿着网格、一条几何线、一列节点、一个向量或一根坐标轴创建长方体(rect）或圆柱形（cyl） morph volume。



• Morph Volumes > parameters子面板

➢ register tolerance – 用于确定morph volume边界上节点映射到morph volume中容差，相对于morph volume的尺寸

➢ handle size – 设置morph volumes拐角处handles的最大半径

➢ pts for edge draw - 设置morph volume边上识别曲边特征的点的数目。默认为10，该值越多，曲线越光顺。

➢ interpolation mode –边界曲线的不同计算方法 (Spline 或 Lagrange)

➢ mvols: active, inactive, or skin only – 打开或关闭morph volumes 对网格的影响。允许设置延迟实体网格内部的变形。
