• Morphing > Create > Domains > update子面板

• update > smooth – 对所选domain进行光顺，可作为一种变形方式，可以undo，redo并保存成形状变量。

• smooth method – 确定remesh的网格类型。

• iterations – 指定光顺网格的迭代次数。

• update > color

• update > delete all – 删除模型中的所有domain或所有变形对象。

• update > partition – 对domain分割，分割参数使用partitioning子面板中参数。

• Morphing > Create > Domains > update子面板

• update > subdivide 3D – 根据3D domain形状和可分块的2D domain数量对3D domain再细分。

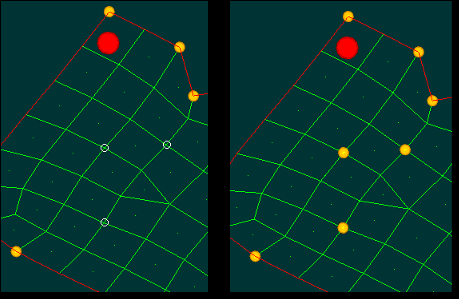

• update > 1D/conn method –确定控制柄在1D和connector中放置位置和依赖关系。参考 parameters 子面板中方法的解释。

• update > reparameterize –当进入或离开 morphing 面板或离开 delete 面板时，HyperMesh 将自动对编辑过的domain重新参数化。它可以保持更新handle的影响范围，大多数情况下，用户不需手动对domain重新参数化。

• Morphing > Create > Domains > create子面板

• Create 2D domains ; option partition 2D domains (on).

• Morphing > Create > Domains > partitioning子面板

• Partition 2D domains ; option use geometry (on).

• Morphing > Create > Handles > create子面板

• Handles 面板可以添加或编辑handles，或者保存handles到文件中，也可从文件中加载handles.

• Handle – 往往伴随domain用来改变网格形状

• Handle influence – 描述handle和节点间运动关系

• Global handle – 只存在于global domain中，global handle影响模型中所有节点的运动，允许大范围的变形.

• Local handle – 只存在于local domain中，影响其所属的local domain中的节点。 用于局部的形状改变

• 使用 create 面板创建新的handle，handles的依附关系在其创建时就可以被指定

• Morphing > Create > Handles > create子面板

• create > attached to: 选择新的handle所要关联到的domain，如果所选的节点（用于创建handle）属于某个domain，该选项可以不选。

• create > dependent on: 当创建非独立handle时，可以选择已有的handle作为其所依赖的handle，此选项可以为空。

• create > by nodes / type in: 对于by nodes, 选择节点创建handle；对于type in，可以直接输入坐标来确定所创建的handle的位置

• create > name – 为新的handle命名。

• create > size – handle大小

（内容、图片来源：Altair官方文件）
