HyperMesh_Domains分割_Altair官方帮助文档

• Morphing > Create > Domains > partitioning子面板

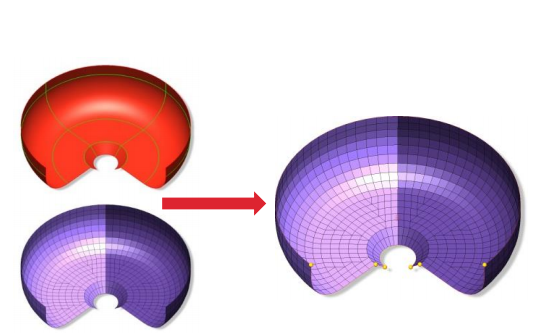

• use geometry –使用模型的几何而不仅是网格的曲率来确定domain的分割。对于节点和几何面相关联的单元，domain边界会沿几何面边界生成，2D domain与几何面一一对应生成。

• add to geometry – 该选项只在勾选 use geometry option 时可用，几何面合并时，位于面上的网格进行合并，分割的2D domain不合并。

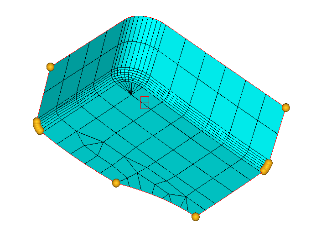

• partition internal faces – 面夹角大于domain angle时，沿着面边界分割domain。

• partitioning > redo last – 如果对分块结果不满意，可以修改某些参数并点击 redo last 以得到满意的分块结果。











• Morphing > Create > Domains > partitioning子面板

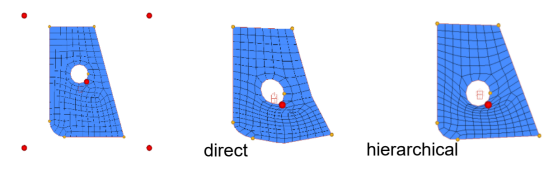

• global influences – 第一个选项控制global handles对global domain或morph volume内节点的影响方式。

• hierarchical – global handle移动local handle，然后依次移动节点。

• direct – global handles直接移动节点。当使用 direct 方法进行网格变形，网格中的直边可能变成曲边，圆孔可能扭曲。

• mixed method – 类似hierarchical方法，但对global domain中不属于local domain上的节点使用direct 方法。这些节点在使用hierarchical方法时不动，可能导致local domain边界的网格扭曲。







• Morphing > Create > Domains > partitioning子面板

• global influences – 第二个选项用于切换控制确定全局影响的算法。

• spatial – 使用内部创建的形体来决定global handle如何影响local handle和节点。

• kriging – 使用 kriging 方法来决定global handle如何影响local handle和节点。

• geometric – 使用基于几何的对比方法（ geometry based comparative method ）来决定global handle如何影响local handle和节点。

注意：Morph volume全局影响规则和global domain一样，是global domain的一种进化。

• Morphing > Create > Domains > partitioning子面板

• 分割选项示例

• 创建 2D domains / partition 2D domains (off) ; use geometry (on)







• Morphing > Create > Domains > partitioning子面板

• 分割选项示例

• Create 2D domains / partition 2D domains (on) ; use geometry (on)

• Morphing > Create > Domains > partitioning子面板

• 分割选项示例

• Create 2D domains / partition 2D domains (on) ; divide by comps (on) ; use geometry (on)

• Morphing > Create > Domains > partitioning子面板

• 分割选项示例

• Create 2D domains / partition 2D domains (on) ; divide by comps (on) ; use geometry (off)

• Morphing > Create > Domains > partitioning子面板

• 分割选项示例

• Create 2D domains / partition 2D domains (on) ; divide by comps (on) ; domain angle (different values)

• Morphing > Create > Domains > partitioning子面板

• 分割选项示例

• Create 2D domains / partition 2D domains (on) ; divide by comps (on) ;

domain angle (50) ; curve tolerance (different values)

• Morphing > Create > Domains > update子面板

• 使用 update 子面板用于remesh, smooth, subdivide, update 1D method, partition, reparametrize, update domain colors, 或delete

domains。

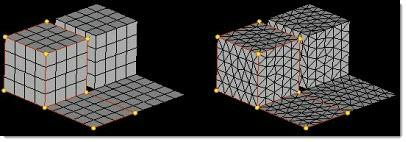

• update > remesh 2D/3D – 和automesh网格不同，新的网格放置在旧的网格所属的domain中，允许用户选择保留已有的形状变量。

• domains / elems – 用于remesh 2D/3D 或 smooth mesh ，用户可选择输入domain或单元

• remesh edges / hold edges – 用于 remesh 2D/3D，Remesh edges 允许用户更改边上网格数量，hold edges保留已有的边上网格数量。

• elem size =

• calc avg –用于 remesh 2D/3D 和 remesh edges，计算单元平均尺寸。

• Morphing > Create > Domains > update子面板

• update > remesh 2D/3D

• new mesh type – 确定remesh网格类型。

• size control – 当激活该选项，保持单元大小大致相同。

• skew control - 当激活该选项，避免产生高度扭曲的单元。

• preserve shapes – 当激活该选项，remesh后形状变量重新施加在新的网格上。否则，形状变量remesh后会丢失。







（内容、图片来源：Altair官方文件）
