• Morphing > Create > Domains > organize子面板

➢ 使用 organize 子面板来合并domain，以及增加或移除domain上的节点和单元。只有domain上合适类型的单元才能够被组织。组织后，模型会自动更新，并创建新的edge domain和handles。

- combine domains - 选择合并的domain。

- add nodes/ elems/ remove nodes/ elems

• Morphing > Create > Domains > edit edges子面板

➢ 使用 Edit Edges 子面板对edge domain进行合并，分割或增加Handles。

• Morphing > Create > Domains > parameters子面板

➢ 使用 parameters 子面板更新网格变形的参数。当 parameters 子面板中的值被更改，新的数值会反映到所有新创建的domain中。 用户可以通过parameters 子面板改变参数的值，然后选择 create子面板里的auto-function，点击generate来查看变化。

- handle size – 设置独立的、global handle的半径。

- symmetry size – HyperMesh 显示对称的尺寸

- handle tolerance – 设定handle的探测容差，该值不超过handle尺寸的5%。

- minimum influence - 节点和handle间的最小影响范围。Influence（由domain solver计算）决定了每个节点相对于它所属handle的移动距离，取值范围0-1。低于该值，Influence将忽略。较大的 minimum influence 值导致超过和低于限值时网格节点的断开。

但是，使用较小的minimum influence要求更多内存和硬盘空间。Large domain solver不做influence计算。

- domain solver limit – HyperMorph 使用标准的domain solver所影响的单元数量。模型单元数超过该值将large domain solver计算。

• Morphing > Create > Domains > parameters子面板

➢ Morphing entities colors – 选择morphing对象在图形区显示的颜色

➢ 1D domains

• independent - 1D domain独立于（不影响）周围的domain。每个1D domain有一个独立的handle（橙色），用来控制domain中位于其它节点位置的非独立handle（绿色）的移动。

• Slave - 周围domain控制1D domain。每个 1D domain有附在edge domain上的独立的handles（橙色），或者有非独立handles（绿色）附在属于其他类型的domain的节点上。Slave 1D domain有额外的handle（绿色或蓝色）依赖于其他节点上的handle。

• master - 1D domain控制周围的domain。每个 1D domain有一个独立的handle（橙色），用来控制位于domain中其它节点上的非独立handle（绿色）的移动。

• cluster - 1D domain像cluster约束一样，和他们的节点作为一个整体一起移动。每个 1D domain没有一个handle，但周围domain上的handle影响cluster domain。当周围domain变形时，cluster domain作为刚体一起移动。

• Morphing > Create > Domains > parameters子面板

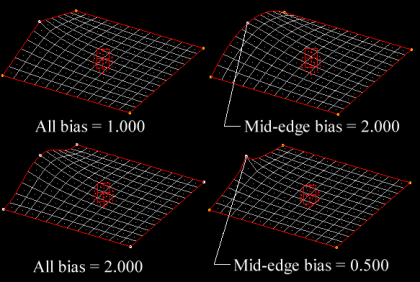

➢ biasing style –指定偏差方式：指数型或正弦型。

• 指数型

• 正弦型 - 在 Morph面板中的set biasing子面板查看偏差设置的细节。

• Morphing > Create > Domains > partitioning子面板

➢ 使用partitioning子面板更新分块参数和全局影响选项。

• curvature based – 在相邻单元夹角大于domain angle，曲率从平坦过渡到弯曲，方向发生改变并且曲率变化超过curve tolerance的地方，沿着边界分割domain。

• domain angle – domain中相邻单元的夹角超过该值，domain会分割成更小的domain，该值越小，得到的分块越多。

• curve tolerance – 用于curvature based法分割。单元间角度（从一个边到另一个边）超过该值，domain被分割。该值越小，得到的分块越多。

• quad/mixed meshes – domain分割的算法。Element base 算法适用于四边形和混合网格，node based 算法适用于三角形网格。

• tria/tetra meshes – domain分割的算法。

• angle based
