对称

• 为简化变形过程，可充分利用对称性

• 两个基本的对称组：

➢ 镜像对称（ Reflective Symmetries ） - 1-plane, 2-plane, 3-plane, 和 cyclical

− 可以使用镜像对称关联对称区域的handles，这样，一个handle的运动会施加到与其相对称的handle上

− 还可以使用镜像对称应用于domain的操作，如alter dimension中radius, curvature, 和 arc angle 工具以及 map to geom等操作

− 清空Morph Options面板中symlinks，可以关闭镜像功能

➢ 非镜像对称（ Non-Reflective Symmetries ）- linear, circular, planar, radial 2-D, cylindrical, radial + linear, radial 3-D, 和 spherical

− 和对称的handle联合使用改变handle影响节点的方式

− 非镜像对称只能通过symmetry inactive 来关闭

创建对称

• Morphing > Create > Symmetries > create子面板

− Symmetry 面板允许创建对称影响handle，morph volumes, domains，blocks, rwalls和形状

− 有两种最基本的对称方式：镜像 与 非镜像

创建对称

• Morphing > Create > Symmetries > create子面板

− 1 plane –对大范围的对称模型是非常有用

− 2 plane –

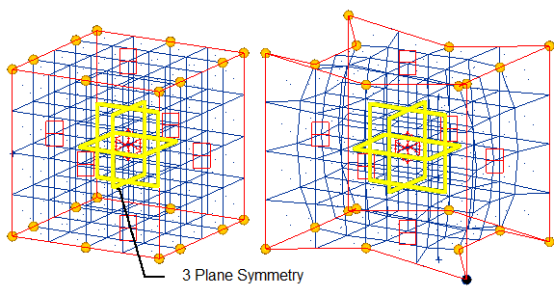

− 3 plane –

• Morphing > Create > Symmetries > create子面板

− cyclical –

− linear –Handle像线一样平行于选择的轴移动 (默认 x-轴).

− circular –Handle像圆弧一样移动(默认z轴).

• Morphing > Create > Symmetries > create子面板

− planar –Handle像平面一样垂直于选择的轴移动（默认x轴）.

− cylindrical –Handle像圆柱一样匹配选择的轴移动（默认z轴）.

− spherical –Handle像球体一样移动，handle的位置作球心

• Morphing > Create > Symmetries > create子面板

− radial 2-D – handle像光束一样，从handle位置作为原点向垂直于选定的轴（默认Z轴）方向辐射

− radial 3-D – handle像光束一样，从handle位置作为原点向外辐射

− radial + linear – handle像平面一样，经过handle位置，从选定的轴(默认z轴)向外延伸.

• Morphing > Create > Symmetries > create子面板

− Map to geometry (示例)

• Morphing > Create > Symmetries > create子面板

− approximate – 可以包含与其它handles不对称的handles。该选项最适用于轴对称。

− enforced – 不能包含不对称的handles。例如，对称两侧的handles被同时创建或删除，从而维持对称性。开启此选项创建镜像对称时，可能会创建额外的handles以满足强制对称要求。

− unilateral –只有对称的一边控制另一边，反过来则不起作用。

− multilateral – 所有的边都互相控制与其对称的边。比如，在任意一边创建一个handle或者morph均会镜像到对称的另一边

• Morphing > Create > Symmetries > create子面板

− morph volumes & mapping – 默认情况下，对称不影响morph volumes 和 map to geom 。如果希望对称像domain一样来影响

morph volumes 或映射操作，需勾选 “morph volumes & mapping”

− Symmetries 会影响模型中所有的morph volumes

− Symmetries 会影响所有的映射操作，即便模型中不存在domain

− syst –选择与对称关联对齐的坐标系

− align with: - 定义选定坐标系中哪一条轴为对称轴，默认或者指定x/y/z轴

− size – 对称标志的显示尺寸，不影响对称性，只改变其在视图区的显示

− color – 选择对称关系的显示颜色

（内容、图片来源：Altair官方文件）
