HyperMesh_Symmetries-Update by Domain_Altair官方帮助文档

• Morphing > Create > Symmetries > update by domain子面板

− 使用update by domain 子面板来改变对称用于指定的 domain

− domain – 选择目标domain，一次只能选择一个

− symmetries – 选择希望指派到当前domain中的对称，可以同时选择多个

− review – 显示所选对称中handles间的对称关系

Model Browser查看编辑对称

形状（变量）— Shapes

• HyperMorph 中的 Shapes

• Shape是什么?

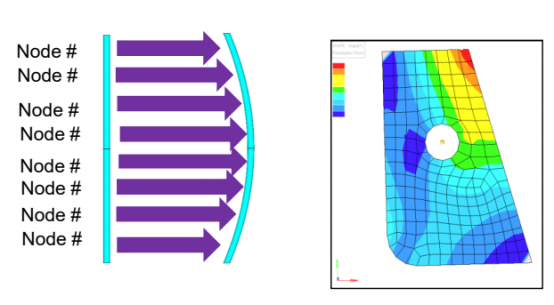

− shape 可以“简单” 地定义为两个状态之间的位移区域（displacement field ）：初始状态和变形后的状态.

− 只有在HyperMorph环境下进行变形后才会储存这个位移区域的信息。

− 形状是来自于原始状态时网格模型上的handles或者节点的扰动的集合

− 当进行网格变形时， HyperMorph内部将变形存为扰动集合，然后可以 undo 和redo.

保存形状

• Morphing > Create > Shapes > save as shape子面板

➢ HyperMorph的Shape面板包括： create, save, load, reposition, reflect, convert, smooth, animate,和 apply morphing shapes

➢ 使用Save as Shape 子面板将当前的变形结果保存一个形状，可后续施加到网格上改变形状或者用于优化。选择保存之后，可以点击undo还原初始状态或继续进行网格变形。

➢ 选项包括：save current state，save each morph step — 形状必须参考一个坐标系

• 如果选定 save each morph step，到当前为止的每次变形都会保存为一个独立的形状

• 如果选定save current state，只保存一个从初始状态到当前状态之间的形状。

• Morphing > Create > Shapes > save as shape子面板

• as handle perturbations / as node perturbations

• save shape > as node perturbations –

• save shape > as handle perturbations –

• global system / syst –

Animate Shapes

• Morphing > Create > Shapes > animate shapes子面板

• 使用 Animate Shapes 面板对形状进行动画显示。

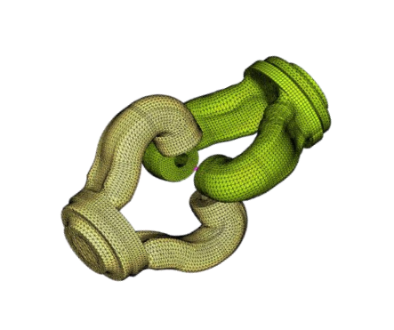

• 选择形状后点击animate，会进入 Deformed 面板，形状会像位移结果那样显示。通过动画可以观察到形状是怎样对模型进行变形的.

• 也可以通过HyperMesh 其它结果面板的功能来对形状可视化，比如contour 和 vector plot 面板

• Animate基于所选的形状会自动创建并加载一个“result”文件, 可以在HyperMesh中的后处理中查看。

Apply Shapes

• Morphing > Create > Shapes > apply shapes子面板

• 使用 Apply Shapes 面板来apply, translate, position, reflect一个或多个形状到网格上

• Apply 选项仅简单地把选定的形状通过指定的比例因子施加到节点或者handles上

• Morphing > Create > Shapes > apply shapes子面板

• apply method

• apply shapes 允许用户应用与Optimization 模块下的Shape 中定义的非线性desvars相关联的形状

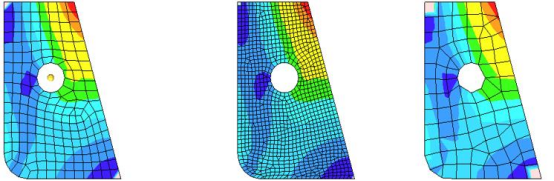

• translate shapes –可复制已创建的形状到相似的特征上

• Morphing > Create > Shapes > apply shapes子面板

• apply method

• position shapes – 更强大的形状复制功能，可以在任何位置重新定位

并缩放形状，但一次只能复制形状到一个位置，而 translate 可以复制到多个位置.

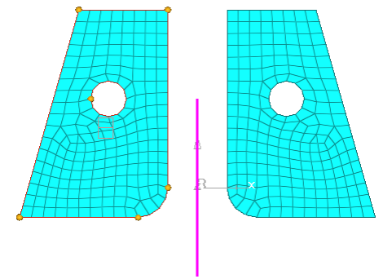

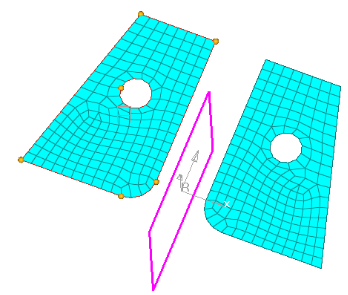

• reflect shapes - 允许通过多种镜像对称方式(1-plane, 2-plane, 3-plane, and cyclical)来复制形状

• Morphing > Create > Shapes > apply shapes子面板

• by factor / interactive –

• multiplier –线性缩放因子

• Morphing > Create > Shapes > apply shapes子面板

• to all nodes / to only

• use constraints –除了apply shapes外的其他方法均可选择该选项。激活后，将考虑之前定义的变形约束

• apply method – 用于translate, position, 或 reflect方法时

• apply only – 只施加形状到模型的新位置.

• apply & append –施加形状到模型中，并叠加到原有的形状上

• apply & replace -施加形状到模型中，并代替原有的形状

• apply & create -施加形状到模型中，并为每一个形状创建新的形状

• create new -为每一个施加的形状创建新的形状，但施加应用这些形状

• Morphing > Create > Shapes > apply shapes子面板

• auto-envelope / env –用于translate, position, 或 reflect方法时。 Envelope为复制的形状对新网格的影响范围，如果 auto-envelope 的尺寸不能覆盖所希望变形的节点时，可通过 env=设置一个值

（内容、图片来源：Altair官方文件）
