HyperMesh_Smooth Shapes_Altair官方帮助文档

• Morphing > Create > Shapes > smooth shapes 子面板

• 使用Smooth Shapes 面板来检查各种形状组合时的网格质量，可以对形状进行光顺，以提高单个或多个形状变量施加时的网格质量

• 面板中的检查和平滑功能用于更高效地实现形状优化。形状优化求解器如OptiStruct会在网格质量下降到一定值时终止迭代计算。

• output report to file – 输入创建的输出文件名，或者通过浏览器选择保存的文件

• Morphing > Create > Shapes > smooth shapes 子面板

• smooth shapes 选项

• check shapes and combinations – 检查选定形状形成的所有组合，生成一份对于每一种组合的网格质量报告

• smooth shapes – 对所有选定的形状光顺，并生成一份包含每一种形状组合的网格质量报告

• smooth shapes and combinations -对所有选定的形状光顺，再对每一种形状组合进行光顺，并对网格质量进行优化，生成一份对于每一种组合的网格质量报告。此选项可在优化计算的形状组合中获得最好的网格质量

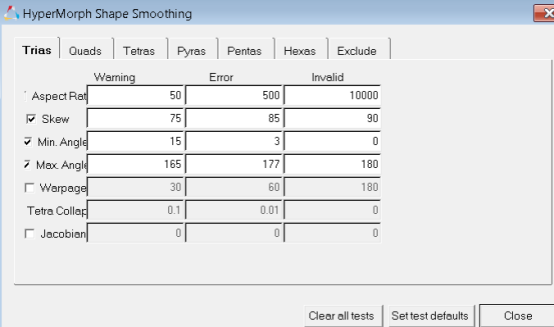

• edit element checks - 打开Morph_Shape_Smooth 对话框，可自定义用于

光顺形状的网格质量检查参数

Autoshape

• Morphing > Create > Shapes > autoshape子面板

• 使用 Autoshape 面板来自动生成基于handles或domains的多种形状，在形状优化中使用，可快速生成形状来作为优化的形状变量

• 建议的做法是先创建经过实体表面上的handles，再使用autoshape 创建形状，这些形状通过handles在实体表面法向移动生成。

• OptiStruct 通过这些形状对实体表面的形状进行优化。对于标准形状，推荐偏差值为2

• use all elems / elems – 当方向为单元法向时，可选择基于所有单元的法向方向，或者只按选定单元的法向

• Morphing > Create > Shapes > autoshape子面板

• standard shapes / spline / polynomial –handle扰动转成形状的三种方法

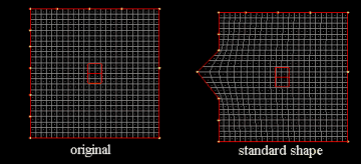

• standard shapes - 用标准算法方法来移动handle

• spline – 施加到domain上，用spline算法来光顺

• polynomial -施加到domain上，用多项式算法来光顺

• Morphing > Create > Shapes > autoshape 子面板

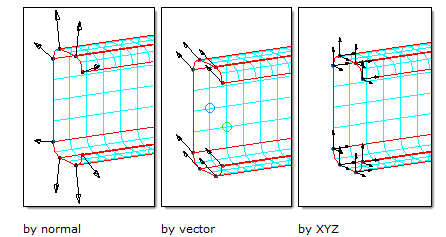

• element normals / XYZ components / by vector / by shape switch – 定义变形方向.

• element normal –

• by vector –

• XYZ components –

• by shapes – 适用于 spline 或 polynomial 类型，允许使用形状来定义handles的扰动向量

（内容、图片来源：Altair官方文件）
