HyperMesh_约束的创建与更新_Altair官方帮助文档

• Morphing > Create > Morph Constraints > create/update子面板

• Morph Constraints 面板可以创建约束，在网格变形过程中，用于限制节点的运动或尺寸符合指定的要求。约束也是一类对象并可以被保存在模型中

• 在一个子面板中修改不影响另一个

• 已经设定好的约束可以通过Review查看，或者增加或者减少其他约束节点，然后update.

• 还可以通过release nodes 面板释放节点的所有约束，选择需要释放的节点，点击 release.

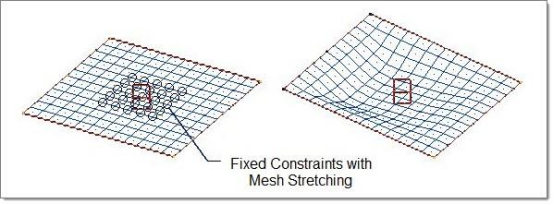

• stretch mesh around nodes 选项 – 可以光顺约束节点与模型其他部分的过渡区域







• Morphing > Create > Morph Constraints > create/update子面板

− 约束类型：

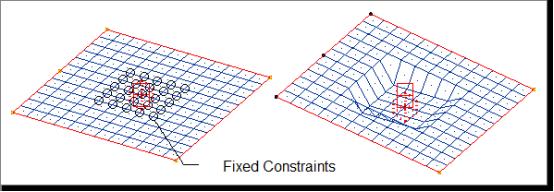

− fixed – 网格变形时节点不发生移动.











• Morphing > Create > Morph Constraints > create/update子面板

− 约束类型：

− cluster – 作为整体移动，节点之间相对位置固定

− rotation– 可切换为 no rotation, tilt only, spin only 和 full rotation. 其中 spin (面内) and tilt (面外) 选项只适用于所有节点在一个面内的约束。如果节点不共面，所有旋转选项视为 full rotation

• Morphing > Create > Morph Constraints > create/update子面板

• 约束类型：

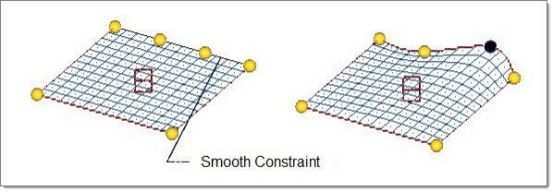

• smooth - 当所选 edge domain上的 handles 移动时, 边的变形会按照spline-based运动而不是线性运动（创建光顺的edge曲线而不是直线）。可选择是否施加spline-based运动直接到节点上，或morphed handles间的非独立的handles上

➢ Smooth nodes / smooth dep. handles – 用于smooth约束。选择是否施加spline-based运动直接到节点上，或morphed handles间的非独立的handles上







• Morphing > Create > Morph Constraints > create/update子面板

• 约束类型：

• along vector - 节点只在所选向量的方向上移动

• along vector: 定义向量

• Morphing > Create > Morph Constraints > create/update子面板

• 约束类型：

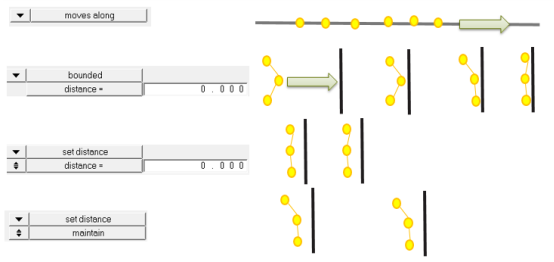

• moves along / bounded / set distance :

• moves along –定义变形中节点沿指定的实体、向量或方程移动

• bounded – 定义节点移动的边界，可以指定距离这个边界的最小距离distance =

• set distance – 在 distance = 输入距离，或者切换到 maintain, 在变形过程中维持约束节点到边界的当前距离





• Morphing > Create > Morph Constraints > create/update子面板

• 约束类型：

• along line -

• on plane –

• on surface -

• on elements –

• project along –

• Morphing > Create > Morph Constraints > create/update子面板

• 约束类型:

• tangency – 强制保持一对edge domain或 2D domains间连续相切。Edge domain也可以端部约束保持角度， master-slave 相切，或一个edge附在另一个edge上。

• Morphing > Create > Morph Constraints > create/update子面板

• 约束类型:

• length – 结合一个或多个 morphing shapes 使用，通过选定的一系列节点确定距离的一个定值，或最大最小值

• angle - 结合一个或多个 morphing shapes 使用，约束所选的三个节点之间的夹角。

• radius - 结合一个或多个 morphing shapes 使用， 约束所选 edge domain 的曲率半径

• arc angle - 结合一个或多个 morphing shapes 使用，约束所选 edge domain 的圆弧角度

• area - 结合一个或多个 morphing shapes 使用，约束网格的面积

• volume – 类似于 area ，约束体积不变，小于最大值或大于最小值

• mass - 类似于 area/volume, 但需要结合 property 卡片的密度值进行使用

• Morphing > Create > Morph Constraints > create/update子面板

• 约束类型:

• match elems – 尽管只对一组单元的节点变形，但两组网格之间仍保证相互匹配。匹配可相对于网格法向，一个向量，或选两组单元间对应节点



（内容、图片来源：Altair官方文件）
