HyperWorks进阶教程：OptiStruct的力矩、重力和离心力

3.6.4 力矩

在壳单元中，单元节点除了可以承受集中力外，还可以承受弯矩。前面已经介绍，力可以通过FORCE、FORCE1、FORCE2卡片施加，而弯矩则需要通过 MOMENT、MOMENT1、MOMENT2 卡片施加。以MOMENT卡片为例，卡片格式见表3-17，其他两个卡片的设置类似。

表3-17 MOMENT卡片

其中，GID为节点编号：GSETD为节点集编号：M为弯矩：(N1，N2。N3)组戒一向示力进电方品。需要注意的是，如果(N1.N2.N3)不是单位向提，则该向量的幅值会编发。M。CID为N1、N2、N3所在的局部坐标系，如果为空，则为全局坐标系。

3.6.5 重力

ODS提供 GRAV、ACCEL、ACCELI和ACCEL2 四种卡片来模拟重力。GRAV用于对模型施加加速度载荷:ACCEL用于对模型中所有节点施加加速度载荷，但不同位置可施加不郎M速度载荷:ACCEL1用于对特定的节点施加相同的加速度载荷;ACCEL2用于对特定节点集不同的加速度载荷。GRAV卡片见表3-18。

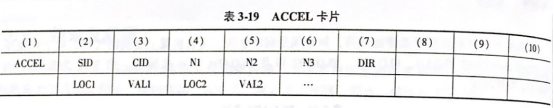

其中，G为施加的加速度；(N1，N2，N3)构成一个向量，表示加速度的方向；CID为NN2、N3所在的局部坐标系，如果为空则为全局坐标系。ACCEL卡片见表3-19，ACCEL1及ACCE的卡片设置类似。

其中，(N1，N2，N3)定义了加速度的方向;CID为N1、N2、N3所在的局部坐标系，如果为空，则为全局坐标系:DIR 可为 x、y、z，通过 LOCi指定不同 DIR 方向 LOCi 处的节点，施加 VALi 的加速度值。位于LOC(i)及LOC(i+1)之间位置的节点，通过插值得到相应的加速度值，如图3-7所示。

HyperMesh 中可直接创建 GRAV类型的 load collector，AC-CEL、ACCEL1和ACCEL2卡片可通过Analysis->accels工具创建。

图3-7 不同位置的加速度示意图

3.6.6 离心力

电动机转子等旋转结构会受到离心力作用，0iStruct 中提供 RFORCE卡片来模拟离心力。在HyperMesh中直接创建类型为RFORCE的load collector 即可创建离心力。RFORCE, 卡片格式见

表3-20表3-20 RFORCE卡片格式

其中，G为旋转中心节点编号;(R1，R2，R3)为转动方向;CID为R1、R2、R3 定义的局部坐标系;A为转速;IDRF为单元集;RACC为IDRF单元集的转速缩放系数。

3.6.7 LOADADD

在 0iSuruct 中，一个工况通常只能包含一个载荷卡片，但实际上一个工况中可能会包含数十种载荷，有两种方法可解决该问题:①把几十个载荷放在同一个load collector 中;②将同一工况下的载荷放到一个类型为 LOADADD 的载荷集，即进行载荷叠加。若载荷数量很多，建议使用LOAD-ADD 卡片进行载荷叠加。

LOADADD 卡片可以关联 FORCE、MOMENT、FORCE1、MOMENT1、PLOAD、PLOAD1、PLOAD2PLOAD4、RFORCE、DAREA、ACCEL、ACCEL1、ACCEL2、GRAV等卡片类型。LOADADD卡片在进行关联时，可通过缩放系数对各载荷进行比例缩放。LOADADD卡片见表3-21。

其中，Si为一个载荷集;Li为Si载荷的缩放系数;S为载荷总的缩放系数。其关系可用式(3-6)表示。
