HyperWorks进阶教程：OptiStruct框架模型线性静力学分析

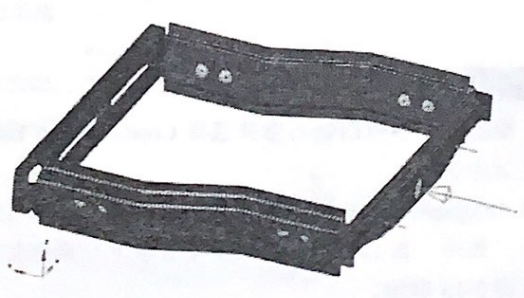

本节以一个框架模型为例，展示线性静力学分析的整个过程。框架模型如图3-8所示，约束前后板安装点上的自由度，在右边板的连接处施加集中载荷。基础模型仅包含网格及连接，需要创建材料、属性、固定约束、集中力载荷、线性静力学分析步。

图3-8 框架模型

模型设置

Step01创建线弹性材料。

-打开HyperMesh，将求解器模板切换到OptiStuct。首先由File->Import菜单项导入frame_asemble_base.fern模板。

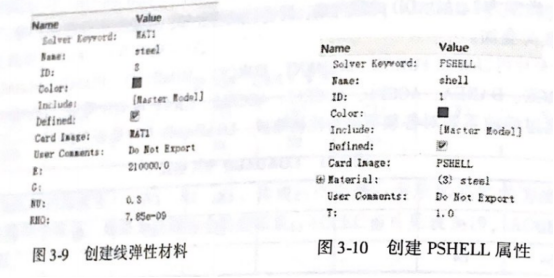

-在模型浏览器（Model Browser 空白处右击并选择Create->Material，创建名为steel的材料卡片，卡片内型为MATI，杨氏模量为210000MPa，泊松比为0.3，密度为7.85e-09。详细设置如图3-9所示）

Step02创建 PSHEIL 属性。

准限公湖览器空自处右击并选择Caee>Popay、创建名为细进的属性卡片，卡片类,K协关联上一步创建的sed材料，厚度设置为1mm。详细设置如图 3-10 所示按佳(c广键，同时选择1-11号以及20号compnen，在属性窗口将创建的 shel属格予所有被选中的component。

Step 03 创建约束。

在模型窗口选中 Righi_Rail_2和Lef_Rail_2两个component，然后单独显示在模型浏览器空白处右击并选择 Create->Load Collector，创建名为SPC的空约束卡片，卡片类型为 None。

由 Analysis->constraints进入创建约束面板。选择两个component8个孔上的所有节点，勾选dof1 ~dof6,按图3-11所示设置创建约束。所有约束都保存到名为SPC的Load Collector 中。

图 3-11创建约束

Step 04 创建载荷。

在模型浏览器空白处右击并选择 Create>Load Collector，创建名为 Force 的空载荷卡片，卡片类型为 None。

由 Ammlysis>forces 进人创建集中力面板。选择12336号节点，施加￥轴正方向 500N 的集中力。另外，在14751和14752号节点上分别施加Y轴正方白100N 的集中力载荷，如图3-2及图 3-13 所示。

图3-12 创建集中力载荷

Sicp 05创建分析步。

在模型浏览器空白处右击并选择 Create->Load Step，创建名为 Force 的载荷步。分析类型为 Linear Static，SPC栏选择名为SPC的Load Collector,Load 栏选择名为 Force 的集中力载荷，如图 3-14 所示。

图3-13 三个集中力载荷

图3-14 创建分析步

Step 06 提交计算。

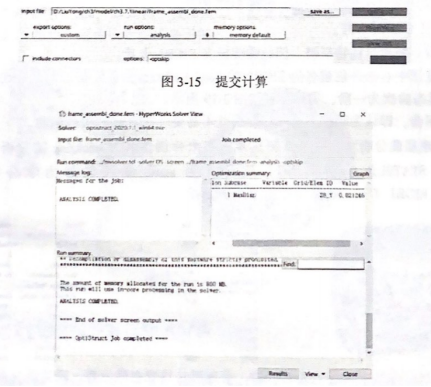

由 Analysis->OptiStuct进入提交计算界面，在 input fle 栏选择模型文件保存路径，按图 3-15 所示进行设置，单击OptiStuct提交计算。弹出图3-16 所示的计算界面，并显示ANALYSIS COMPLETED，表示计算完成。

图3-16 计算界面
