HyperWorks进阶教程：OptiStruct的TSTEP卡片

6. 4. 1TSTEP卡片见表6-1及表6-2，用于定义瞬态分析的时间步。一个ISTEP 卡片可以有多行行定义一个定步长的时间段，多行的时间段依次连续。

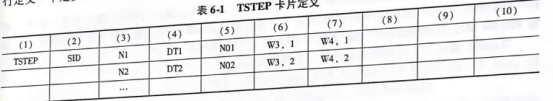

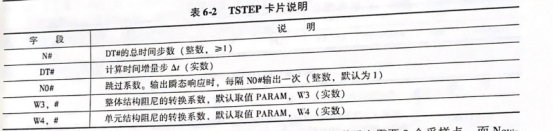

表6-1 TSTEP 卡片定义

瞬态分析应注意计算步长 DT#的设置。比较精确地描述正弦波形至少需要8个采样点，而New-mark-β积分计算的步长应相对更小一些。这取决于对分析精度的要求，在设置计算步长 DT#时，通常需要取值为1/10~1/40的响应最小周期(1/最高模态频率)。

N0#字段提供了减小输出文件大小的功能。在TSTEP中可以选取较小的DT#，并配合 NO#设置以实现较高精度计算并减小结果文件。例如，瞬态分析需要每隔0.01s输出结果，可以设置 DT#为0.001，而 NO#为10。

6.4.2 DLOAD 卡片

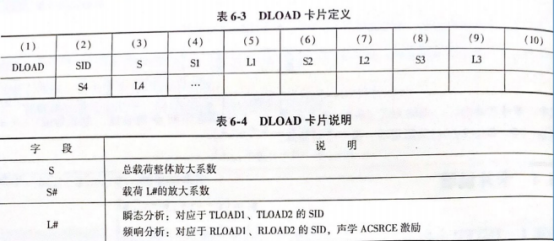

它是动态载荷的线性DLOAD卡片见表6-3及表6-4，用于定义时域或频域动力学的工况载荷组合。在瞬态分析工况时，DLOAD组合TLOADi动载荷;在频响分析工况时，DLOAD组合RLOADi动载荷。卡片定义中有

6.4.3 TLOADi卡片

TLOAD 类型卡片用于定义瞬态分析的时域载荷(力激励或强迫位移)，形式上有TLOAD1TLOAD2两种。每张 TLOADi卡片只能定义一个瞬态载荷，SID 不能重复，多个瞬态载荷要定义张TLOAD卡片，并由DLOAD进行组合。TLOADi卡片见表6-5~表6-7。TLOADI通过TD引用离散点曲线定义瞬态载荷。

TLOAD2直接采用解析表达式描述曲线。

(0,t<(T +T)或l>(T+T)∫o)=A i"eicos(2πFt +),(T+T)≤I≤(T+T)

其中，EXCITEID、DELAY、TYPE与TLOADI的定义一致，参数T1、T2、F、P、C、B为解析表达式中的变量。

6.4.4 DAREA卡片

DAREA是常见的一种动态力输入方式，直接在节点自由度上定义力载荷的幅值，见表6-8.

其中，P#定义节点编号;C#定义节点#上的自由度;A#定义力载荷幅值:DAREA 卡片既支持施加力，也支持施加力矩:当字段C#取值为1/2/3时，表示平动方向，施加的是力;当C#取值为4/5/6时，表示转动方向，施加的是力矩。当DAREA卡片被TLOAD 或RLOAD 引用时，必须确保 TYPE 字段为LOAD或默认值。

每张 DAREA 卡片可以定义两个自由度上的载荷幅值，多张 DAREA 卡片可以共用一个 SID。当DAREA 卡片被TLOAD或 RLOAD引用时，所有 SID 相同的 DAREA 都将同时施加。

动态载荷还可用FORCEi、MOMENTI、PLOADi等输人，分别表示力、力矩、压力。这些卡片的用法与 DAREA 类似，也使用相同的 SID 进行同步施加。
