HyperWorks进阶教程：OptiStruct各种卡片的介绍

6.4.5 SPCD卡片

SPCD 是动态强迫运动的输入方式，直接在节点自由度上定义运动的幅值，见表69

其中，GID定义节点位置;C定义节点上的自由度;D在动力学分析中定义该自由度的运动幅值。每张 SPCD 卡片可以定义两个自由度上的运动幅值，多张SPCD卡片可以共用一个SID，在使用时SID相同的所有 SPCD 是同时施加的。当SPCD卡片被TLOAD或RLOAD引用时，必须在TLOAD或RLOAD的TYPE字段明确表明SPCD属于何种(位移、速度或加速度)类型。

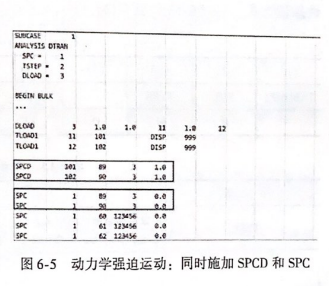

需要注意的是，被TLOAD或RLOAD引用的SPCD，对应的所有自由度都必须同时在SPC或SPC1集合中，并被工况定义中的SPC引用。如图6-5

所示，DLOAD中加载了 SID=11及SID=12的TOADI载荷，对应于SID=101及 SID=10SPCD卡片，那么SPCD卡片定义的强迫运动自由度(89号及90号节点的Z向位移)也必须存在SPC集合中。

6.4.6 TABLEDi卡片

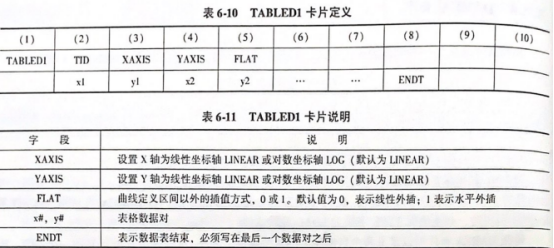

TABLED1卡片用于定义离散点曲线。在动力学分析中，这条曲线通过被TLOADI或RLOADi卡片引用来发挥作用，见表6-10和表6-11。

TABLED1定义的是一条离散的数据点曲线，离散点之间采用线性插值方式。在瞬态分析中常见的是X、Y轴均为线性坐标轴，X轴表示时间，Y轴表示载荷的数值;在频响分析中，X、Y轴常见的是对数坐标轴形式，X轴表示频率，Y轴表示载荷的幅值。

TABLED2、TABLED3 卡片也用于定义离散点曲线，与TABLED1的主要差别在于是否对曲线的X轴进行平移或缩放：TABLED4卡片用于指数形式的曲线输人。有兴趣的读者可以查看帮助文档这里不进行展开说明。

6.4.7 TABDMP1卡片

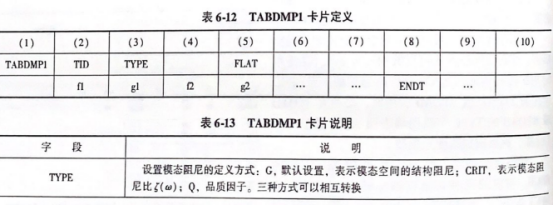

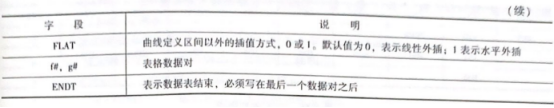

TABDMP1 卡片定义的是 SDAMPING阻尼曲线，是一条离散的数据点曲线，离散点之间采用线性插值方式，见表6-12和表 6-13。

TABDMPI需要被工况定义中的SDAMPING引用才能发挥作用。TABDMP] 定义共有三种类型即TYPE=G/CRIT/Q，并且可以相互转换。

1)TYPE=G时，定义g;=g(ω;)曲线，SDAMPING 的值为 diag(g.w,)。

2)TYPE=CRIT 时，定义5,=(ω,)曲线，SDAMPING 的值为 diag(2w,)。

3)TYPE=Q时，定义Q;=Q(∞,)曲线，SDAMPING 的值为 diag(∞,/Q;)。

6.4.8 TIC卡片

TIC卡片用于定义瞬态运动的初始条件，见表6-14。

其中，G定义节点位置;C定义节点自由度;U0表示初始位移:V0表示初始速度。U0、V0均为实数。

每张 TIC卡片可以定义一个自由度上的位移及速度，多张TC卡片可以共用一个 SID。当 TIC卡片被工况定义中的 IC 引用时，所有 SID 相同的 TIC 都将同时施加。
