HyperWorks进阶教程：OptiStruct输出控制

6.5 输出控制

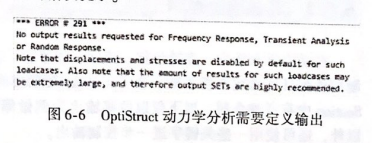

OptiStruct动力学(瞬态及频响)分析在默认情况下不输出任何结果，如果在动力学分析工况中没有定义输出结果，那么求解时会看到图6-6所示的错误提示。

动力学分析结果的磁盘占用可能很大。例如，模型为实体单元类型的有限元网格定义模型时，描述空间位置的信息占用容量为m，那么在进行瞬态动力学分析时，每个输出时刻的位移解都将占用大小同为m的容量空间。如果瞬态分析的总时间步数达到上万个，那么硬盘占用空间将是原模型文件的上万倍。为了避免占用过多的磁盘空间，建议在进行动力学(瞬态及频响)分析时，都采用输出集来减小结果输出的范围。

6.5.1 SET 集合

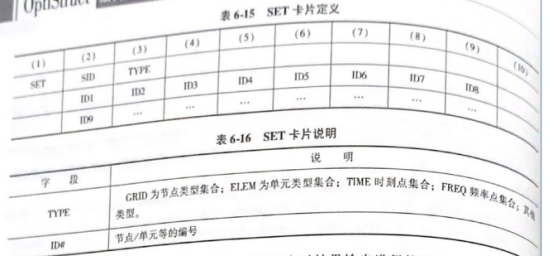

OptiStruct提供了 SET卡片来定义模型中的各种集合，这里仅介绍最为常见的节点集以及单元集。SET类型卡片最常见的定义方式见表6-15 和表6-16。

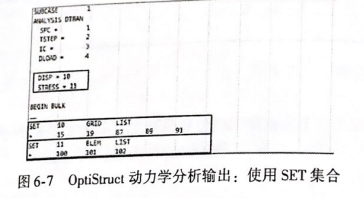

定义S即以后，就可以在Omsd工况设蛋中对结果时、输出位移输出使用P、定品ST(…)，也可以简写为 DISP(…)。DSP=ALL时，输出的是所有节点的俭程们DISP=SID 时，仅输出SET中对象的结果。1mp图6.7所示的求解文件定义了两个集合。编号为10的集合为节点集，定义了5个节。面编县为11的集合为单元集，定义了3个单元。

在工况SUBCASE1中 DISP=10，意思是仅输出编号10集合对应的5个节点位移。

在工况SUBCASE1中STRESS=11，意思是仅输出编号11集合对应的3个单元应力。

6.5.2 其他输出控制

在动力学分析中，支持位移、速度、加速度、应变、应力等输出类型。每种输出类型的输出制均依据具体情况有所不同，在OptiStruct帮助文档的 Reference Guide → Input Data → I/0 OptiStruct中有详细介绍，以下仅以位移输出为例做部分简要介绍。除使用SET来减少不必要的输出以外，还可使用一些关键字进一步控制输出。

使用 DISP(H3D)=SET,DISP(PUNCH)=SET，DISP(OP2)=SET等多条组合的方式，可以同时输出多种格式的响应结果。

lDISP(ROTA)=SET，OptiStruct在默认情况下不输出转角位移，使用ROTA关键字可以要求输出转角自由度的位移。

lDISP(REAL)或DISP(IMAG)可以将复数形式的位移输出为实部与虚部的形式；DISP(PHASE)可以将复数形式的位移输出为幅值与相角的形式。

lDISP(MODAL)=ALL 要求使用模态法瞬态计算时输出模态分析的各阶模态振型。

lDISP(STATIS)=SET要求输出瞬态响应分析的统计量(最大/最小/最大绝对值/最小绝对值/均方根/方差/标准差)。

l采用模态法求解动力学问题时，还可以输出模态空间主坐标的响应。

lSDISPLACEMENT(…):输出模态主坐标的位移响应。

lSVELOCITY(…):输出模态主坐标的速度响应。

lSACCELERATION(…):输出模态主坐标的加速度响应。

另外，在OptiStruct瞬态分析中还可使用两种方式来控制输出时间点:一是TSTEP中的NO#字段，具体参考TSTEP卡片;二是使用 OTIME=SET 的方式，只单独输出 SET 中定义的都分时同点响应，这里SET对应的是TIME类型的集合。
