OptiStruct的卡片说明和输出控制

7.6.3 PBUSHT卡片

PBUSHT卡片是 PBUSH卡片的更进一步定义，在频响分析中赋子 CBUSH 单元频变的参数PBUSHT中，可以将单元的刚度、质量、黏性阻尼、结构阻尼都定义为频变曲线。需要注意的0nisme 模态分析并不能使用 PBUSHT 中定义的频变曲线参数，这些参数仅在频响分析中被健商PBUSHT 卡片定义及说明见表7-11和表7-12。

表7-11 PBUSHT卡片定义

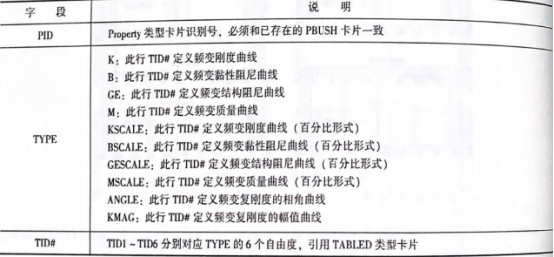

表7-12 PBUSHT卡片说明

7.6.4 MATFi卡片

MATF;卡片是 MAT卡片的更进一步定义，在频响分析中赋予各种材料频变的参数。MATF类型卡片共有 MATFI、MATT2、MATE3、MATTS、MATF9、MATF106种，分别对应于非频变的材料卡片 MATI、MAT2、MAT3、MATS、MAT9、MATIO。MATE;的MID也必须和已存在的 MAT卡件MD相一致才可以被使用。同样需要注意，0pisie模态分析并不使用MATE;的频变参数，额变参数仅在频响分析时采用。

在卡片字段方面，除参考温度TREF以外，MATF;的卡片字段与MAT的字段是一一对应的见表7-13与表7-14。在 MATE卡片中，对应的材料参数不是确定的系数，而是一条频变曲线(通过TABLEDi类型卡片进行定义)。

表7-13 MATF1卡片定义

表7-14 MATI卡片定义

7.7 输出控制

在频响分析中，最常见的输出控制是使用SET定义需要输出的对象，并采用FREQi定义分析频率。除此以外，OptiStruct还提供了进一步控制输出的方法。

1)工况设置中使用OFREQUENCY=SET来控制输出频率集。这里的SET为FREQ类型的集合。默认情况下，输出频率集与分析频率集的FREQUENCY是相同的，但是如果定义了OFREOUENCY，那么将依据OFREQUENCY中的SET来重新定义频响曲线输出的频率点。

2)使用PEAKOUT卡片进行频响曲线峰值识别，并仅输出峰值频率对应的响应。在使用时须先定义PEAKOUT卡片(见表7-15)，而后在工况控制中使用类似DISPLACEMENT(PEAKOUT)=SET，VELOCITY(PEAKOUT)=SET的输出方式来输出峰值响应。

表7-15 PEAKOUT卡片定义

PEAKOUT是专用于频响分析的卡片。它通过设置参考自由度GID#/CID#、参考响应类型RTYPE(位移、速度或加速度)、参考频段LFREQ/HFREO、数值忽略设置CUTOFF#等进行响应的峰值频率识别。如图79所示，通过PEAKOUT的峰值识别，获取的频率点为P1~ P5。

图7-9 PEAKOUT示意图
