10.5.1 SPOINT 卡片

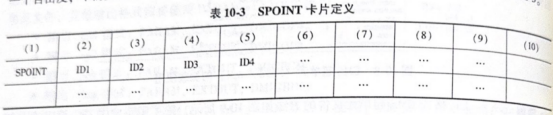

SPONT(semmr poim)即标量点。它不同于节点，节点在空间具有6个自由度，而标量点仅一个自由度、不需要空间坐标定义。标量点一般作为辅助自由度存在。SPOINT卡片定义见表10-3。
其中，ID#即定义的 SPOINT的ID，也可使用 THRU 批量生成一系列 SPOINT。
10.5.2 ASET/ASET1 卡片
ASET/ASET1 表示子结构的界面自由度集，用于CMS超单元生成。卡片定义见表10-4和表10-5。
其中，G#为节点ID;C#为对应节点的自由度(1~6)。
其中，G#为节点ID;C为列表中所有节点的自由度(数字1~6的组合)。在CMS超单元生成中，如果在模型中定义了ASET/ASET1卡片，那么默认情况下所有定义ASET/ASETI的界面自由度均为固支边界。如果没有定义ASET/ASET1卡片，那么它是BSET与CSET的并集，即ASET=BSETUCSET。
10.5.3 BSET/BSET1卡片
BSET/BSETI卡片同BNDFIX/BNDFIXI卡片。它表示子结构固支界面的自由度集，用于C超单元生成。卡片定义见表10-6和表10-7。
其中，G#为节点;C#为对应节点的自由度(1~6)。
其中，G#为节点;C为列表中所有节点的自由度(数字1~6的组合)在CMS超单元生成中，所有定义于BSET/BSETI的界面自由度均为固支边界。BSET与CSE不能有交集，所有 BSET/BSETI的界面自由度都在 ASET中。如果定义了 ASET和 CSET，那么将自动生成BSET。
