动力分析超单元是另一种子结构超单元的生成方法。它通过计算对接自由度在每个频率下的动刚度矩阵，将子结构表示为随频率变化的复刚度矩阵。使用CDS超单元时，只需要根据当前的分析频率将频变复刚度矩阵叠加到动力学方程即可。
cDs超单元生成时，子结构的对接界面自由度须定义在CSET或BNDFRE卡片中。用u,表示子结构内部自由度，”,表示对接自由度，子结构的动力学方程可写为
式(10-22)左侧的子矩阵(s)表示复数的动刚度矩阵：
类似于GUYAN缩聚过程式(10-3)，可以得到仅含对接自由度，的表达式
即子结构运动方程可以缩聚到对接自由度“,的表示形式
式中，K(s)即动力分析超单元的缩聚矩阵形式，
采用式(10-25)生成CDS超单元时，会在内部自动定义;个频响分析工况，每个频响工况对应“(s)的一个自由度为1，其余均为0，通过求取约束反力SPCF即可获得动力分析超单元(s)。采用式(10-26)生成CDS超单元时，需要计算K(s)的逆矩阵。由于(s)矩阵的维度一般很大，OptiStruct中提供了使用SVD 分解进行处理的选项。

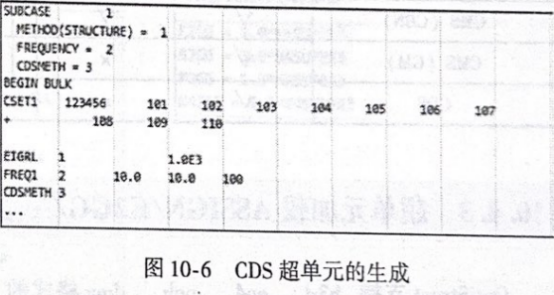

典型的CDS超单元.fem文件设置如图10-6所示。需要设置CDSMETH 卡片及工况引用，模态分析方法METHOD及分析频率FREQUENCY。在模型中需要设置边界节点集为CSET，并设置子结构的各类阻尼。在生成的.out文本中可查看CDS超单元自动生成过程的频响分析工况列表。
10.4.1声超单元阻尼形式

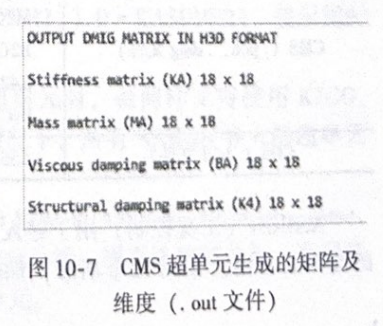

OptiStruct中CMS及CDS超单元适用的阻尼是不同的CMS超单元生成时仅支持两种阻尼形式:单元黏性阻尼(CVISC、CDAMP;、CBUSH等)和单元结构阻尼(采用材料MAT; 卡片 GE 字段定义)。它不支持 SDAMPING 阻尼、比例阻尼和全局结构阻尼。CMS超单元生成的阻尼矩阵也分为两类，如图10-7所示。超单元的黏性阻尼矩阵被命名为“BA…”，结构阻尼矩阵被命名为“K4…”。
CDS超单元生成时，所有模态法频响分析支持的阻尼都将
计入超单元的复刚度矩阵、因此允许的尼阻包括包括单元黏性阻尼、单元结构阻尼、比例阻尼、全局结构阻尼以及SDAMPNG阻尼。CDS超单元并没有单独的附度、质量或阳尼矩阵，面是将额交的期度矩阵保存于.h3d文件中。
