OptiStruct动力分析超单元卡片说明（2）

10.5.4 CSET/CSET1卡片

CSET/CSET1卡片同BNDFRE/BNDFRE1卡片。它表示子结构自由界面的自由度集，用于CMS或CDS超单元生成。卡片定义见表10-8和表10-9。

其中，G#为节点ID;C#为对应节点的自由度(1~6)。

其中，G#为节点ID;C为列表中所有节点的自由度(数字1~6的组合)。

在CMS超单元生成中，所有定义于CSET/CSET1的界面自由度均为自由边界，CSET与BSET不能有交集。所有CSET/CSET1的界面自由度都应在ASET中。如果定义了ASET和BSET，那么将自动生成 CSET。

在CDS超单元生成中，所有子结构的界面自由度都必须用CSET进行定义，不使用ASET及BSET卡片。

10.5.5 CMSMETH卡片

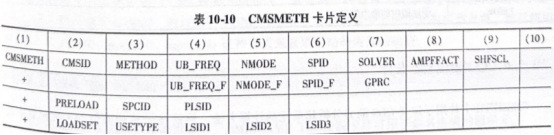

CMSMETH卡片用于定义CMS超单元的计算方法，然后在子结构模型的工况设置中定义CMSMETH来引用该卡片生成CMS超单元。卡片定义见表10-10。

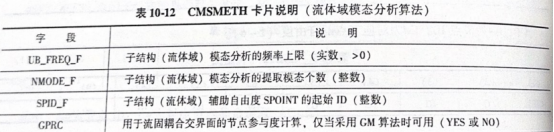

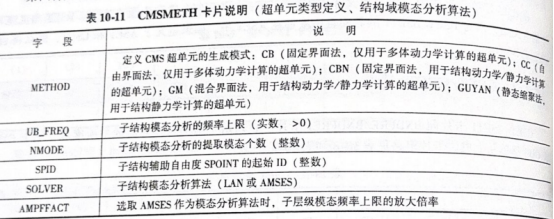

CMSMETH卡片的字段较多，按功能类别主要分为4行，卡片说明见表10-11~表101G、行定文结物的CMS超单元编聚方法。使用MEHOD字段定文超单元生成模式，其会用于定义模态分析算法。

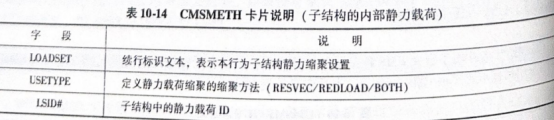

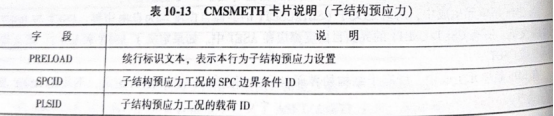

第二行定义流固耦合问题的流体域CMS超单元缩聚方法（第一行是定义结构域的）预应力情况。实际上，Optistruct也支持通过非线性继承工况，STATSUB(PRELOAD)，来进行子结构预应力的设置。第四行用于定义子结构的静力缩聚。

10.5.6 CDSMETH卡片

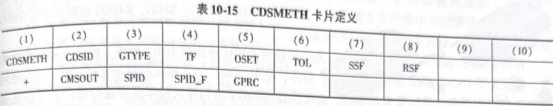

CDSMETH 卡片用于定义CDS动力分析超单元的计算方法、然后在子结构模型的工视设置物义CDSMETH来引用该卡片生成CDS超单元。卡片定义见表10-15。

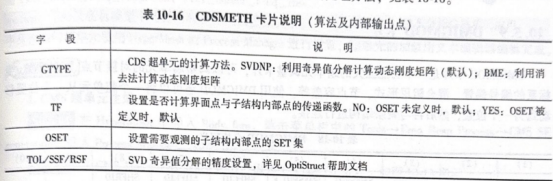

第一行定义 CDS 超单元的计算方法以及内部输出点的处理方法，见表10-16。

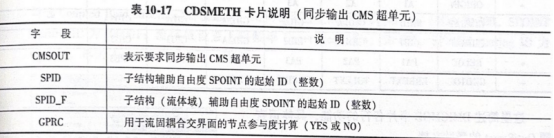

第二行用于在生成CDS超单元的同时输出CMS超单元，见表10-17。

10.5.7 MODEL卡片

在Optistruct生成超单元的过程中可使用MODEL工况控制卡片，格式为MODEL，ELSETGRIDSET.RIGIDSET。MODEL卡片用于全局性控制输出的单元集、节点集、刚性单元集。在常规Optistruct分析中，如果未使用 MODEL卡片，默认情况下等价于MODEL，ALL,NONEALL，即输出所有的单元及单元相关的节点。而在Optistruct的CMS超单元生成时，如果未使用MODEL卡片，默认情况下等价于MODEL,NONE，NONE，NONE，即不输出除ASET节点以外的任何单元或节点。一般需要利用MODEL卡片来控制输出子结构内部的单元或节点。

对规模较大的装配体进行CMS超单元缩聚时，常见的一种处理方式是在子结构内部创建PL0-TEL单元，然后使用 MODEL,PLOTEL,NONE,NONE，或者定义关心的单元集或节点集，然后使用MODEL,elem_SID,gid_SID,rigid_SID 这种方式来获取子结构内部的响应。

10.5.8 DMIGNAME卡片

在Optistruct生成超单元的过程中，DMIGNAME 工况控制卡片可用于命名生成的超单元。

在默认情况下，Optistruct生成的超单元金在阻尼矩阵为基D)超单元的留聚雕食》“KAAX”,缩聚质量矩阵为“MAAX”，缩聚黏性阻尼矩阵为“BAAX”，缩聚结构阻尼矩“KAX。、编果装配体中使用多个超单元。并使用K2GG、M2G6、B2GG、K42GG加载及商餐品》矩阵的输入，那么就需要对超单元进行重命名。

的输是使用2小格式超单元时。因为必须使用K2CC等加载 DHTG 短阵、所以为发免名复、建设使用DMIGNANE重命名超单元。另外、使用语白日梅式的超单元时，除了可名物复，张议便对超单元进行重命名以外，也可以在ASSIGN语句导入超单元时进行重命名(详10-2中的name字段)。

10.5.9 DMIGMOD卡片

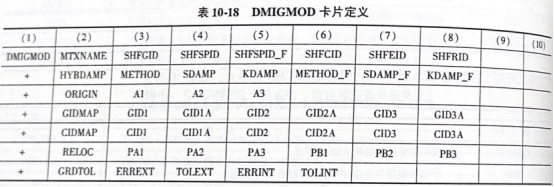

DMIGMOD卡片是一个功能强大的超单元调整卡片，可以调整超单元的对接节点、SPOINT、标系的编号偏置、混合阻尼形式、节点容差等。使用DMIGMOD还可以将一个超单元从一个位动到另一个位置，然后再与剩余结构进行连接。

这里简述DMIGMOD卡片各行的功能，具体请查阅Optistruct的帮助文档。

1)第1行：用于偏置MTXNAME超单元的ID防止重复。

2)第2行：用于定义使用Hybrid 超单元阻尼的方式。

3)第3~6行：提供了多种改变超单元位置的重定位方式。

4)第7行：用于匹配剩余结构节点和超单元界面节点。

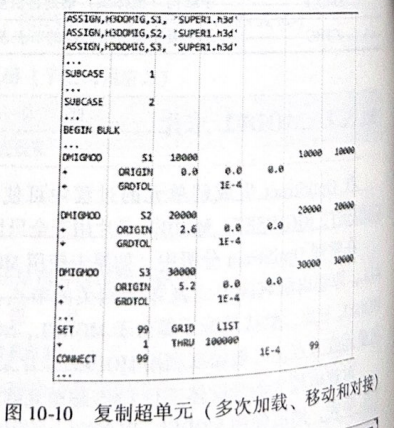

结合使用多个ASSIGN与DMIGMOD卡片，可以实现复制超单元并于多个位置与剩余结构对接的目的，如图 10-10 所示
