OptiStruct结构分析与工程应用：RADSND分析通用卡片设置

1. PANELG 卡片

PANELG 卡片用于定义一系列节点集或单元集作为向外声场辐射噪声的面板(Panel)，卡片定义及说明见表13-4 和表13-5。

表13-4 PANELG卡片定义

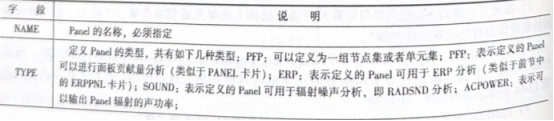

表13-5 PANELG卡片说明

详细说明如下。

1）特别说明:对于RADSND分析，该卡片仅仅需要将Type字段切换为SOUND，并指定定义的ESID(单元集ID)或者GSID(节点集ID)，其他字段不需要设置。

2）当PANELG类型为ERP/SOUND，面板可以引用一组单元集ESID，或者一组节点集 GSID或者同时引用。

3）如果引用了一组单元集，则面板将包含与这些单元关联的所有节点;如果同时引用了单元集和节点集，则面板将由两个集合的交集组成，工程应用中，不推荐同时引用。

2.RADSND 卡片

RADSND 卡片用于指定一组需要计算声学响应的外声场节点集，同时指定一组或多组PANELG面板作为辐射噪声源。卡片定义及说明见表13-6 和表13-7。

表13-6 RADSND卡片定义

详细说明如下。

1）至少需要引用一个PANELG ID。

2）允许多个 RADSND卡片使用同一个RSID，此情况适用于定义的PANELG 面板超过7个时即一个 RADSND 卡片无法调用全部的PANELG 面板。

3） RADSND卡片需要在全局信息段(GlobalCase Control)或者工况信息段(Subcase Informa-ton)中被RADSND命令调用才能生效。

表13-7RADSND 卡片说明

3.常用声学结果输出控制卡片

（1）声压级

输出接收点的声压级，使用方法:SPL(format)=ALL。fommat支持.h3d和.pch格式，默认为,h3d格式。对于声压级输出需要定义参考声压，定义方法为PARAM，SPLREFDB，value。

（2）声功率

输出接收点和源点的声功率，使用方法:SPOWER(IPe)=ALL，只支持输出.h3d格式的结果，type支持PANEL和NOPANEL两种类型：当type=PANEL时，输出接收点和源点的声功率；当type=NOPANEL时，只输出接收点的声功率。默认type=PANEL。

（3）声强

输出接收点和源点的声强，使用方法：SINTENS（type）=ALL，只支持输出.h3d格式的结果。Type支持PANEL和NOPANEL两种类型：当type=PANEL时，输出接收点和源点的声强；当type=NOPANEL时，只输出接收点的声强。默认type=PANEL。
