消声器前盖RADSND分析（OptiStruct入门）

本节继续采用上节中简化的汽车排气系统中的消声器前盖模型，计算以激励点为中心、半径为1m的球面上的消声器前盖辐射噪声，借此展示RADSND分析的通用卡片设置。

如图12-16所示，模型两端全约束，在模型中部施加Z向激励载荷进行频响分析。加载频率为120~400Hz，分析步长1Hz。模型定义了结构单元集，作为对外辐射振动源，用于PANELG卡片定义；生成了以激励点为中心、半径为1m的球面PLOTEL2D网格，作为接收点；定义了单元集，即基础模型已经成为了13.2.2节中的步骤1）~步骤3）。下面将继续完成后续步骤。

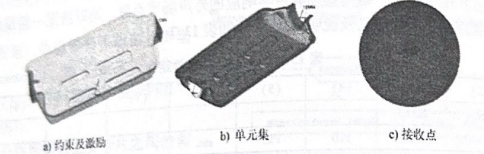

图13-16 基础模型示意图

1. PANELG 卡片定义

在模型浏览器空白处右击创建 Set，并将该Set重命名为“PANELG”;在下方详细设置栏中将CardImage改为PANELG，TYPE 切换为SOUND，并在ESID中单击Set 按钮，在弹出的对话框中勾选已经定义好的单元集Source_elem，单击0K按钮。设置界面如图13-17 所示。

2. RADSND 卡片定义

Step 01 在模型浏览器空白处右击创建Set，并将该Set重命名为“RADSND”。

Step 02 在下方详细设置栏中将CardImage 改为 RADSND。

Step 03 在Entity中单击右侧 Sets按钮，在弹出的对话框中勾选已经定义好的节点集 MIC单击 OK 按钮。

Step 04 在PID中单击，在弹出的对话框中选择定义好的 PANELG 面板，单击 OK按钮。设置界面如图 13-18 所示。

3.介质密度、声速定义

这里按空气传播进行相应参数的设置，设置界面如图13-19所示。

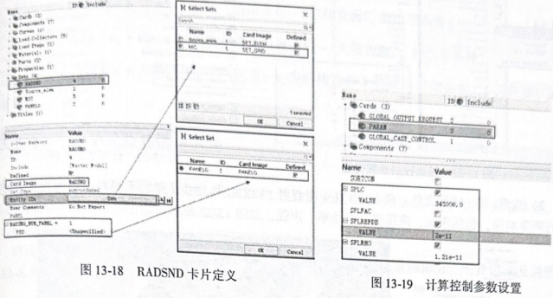

图13-18 RADSND卡片定义

图13-19 计算控制参数设置

Step01右击模型浏览器空白处创建PARAM 参数卡片，此时会在模型浏览器的Cards节点下生成PARAM 卡片。

Step02单击该卡片并在下方详细设置栏中勾选SPLC复选框，输人声速343000;勾选SPLRHO复选框，输入空气密度1.21e-11;勾选SPLREFDB，输入参考声压2.0e-11，用于计算声压级结果。

4.RADSND 调用

Step 01在模型浏览器空白处右击创建CaseControl，即控制卡片。此时会在模型浏览器的Cards节点下生成GLOBAL_CASECONTROL卡片。

Step 02单击该卡片，在下方的详细设置栏找到 RADSND 并勾选。Step03 单击SID右侧的 Set 按钮，在弹出的对话框中勾选已经定义好的RADSND卡片，单击0K按钮，完成调用。设置界面如图13-20所示。

5.输出控制

Step01 在模型浏览器空白处右击创建0utput，即输出控制卡片。此时会在模型浏览器的Cards 节点下生成 GLOBAL OUTPUT REQUEST 卡片。

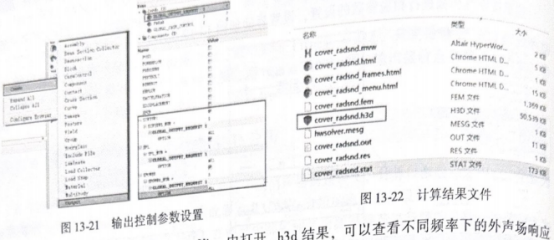

Step02单击该卡片，在下方的详细设置栏找到SINTENS、SPL、SPOWER并勾选，确保OPTION 中都为 ALL。设置界面如图 13-21 所示。

6.提交计算

在 Analysis 界面下单击 OpuiSuruct 面板，在该界面下提交计算。

结果查看

1) 查看生成的文件。计算完成后会输出.h3d格式的结果文件，如图13-22所示。

2)查看.h3d结果文件。在 HyperView 中打开.h3d结果，可以查看不同频率下的外声场响颇点的声学响应，包括声压、声压级、声功率、声强，如图13-23 所示。

图13-23 结果云图
