上一小节曾提到，如果结构全部靠接触来约束，在初始时刻需要引入接触稳定来消除刚体位移、稳定计算。接触稳定的卡片为CNTSTB，但接触稳定在改善收敛的同时，也带来了一定的负面影响，比如在一些接触面上，实际没有接触，但是已经产生了接触力，将导致接触力的分布发生大的改变、接触力不真实的情况。
接触稳定带来的负面影响可通过接触稳定能来衡量:当接触稳定能相对于内能很小时，则认为接触稳定能对结果的影响很小，否则需要重新衡量接触稳定能。在 Optistruct 中，如果激活了接触稳定，接触稳定能会自动输出到.nlm 文件中，同时模型的内能也会输出到该文件中。
该文件可直接由HyperGraph读入，将模型内能及接触能在一张图中绘出，如果接触稳定能相对于内能可忽略不计，则结果是合理的，如果接触稳定能相对于内能很大，则需要调整接触稳定设置，降低接触能的影响，如图19-34所示。如果接触稳定能过大，可调整CNTSTB 卡片上的LMTGAP 字段，通过减小该值来减小接触稳定能的影响区域，也可以通过减小 SCALE值来减小接触稳定刚度，从而降低接触稳定能。

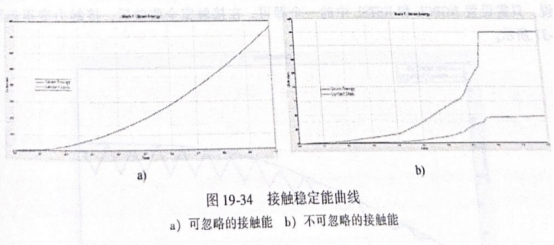

图19-34 接触稳定能曲线
