有时候在非线性分析中总时间步为1.0，但是计算到大约0.99时，收敛变得非常缓慢，比如增量步变为1E-7，如图19-35所示，这样计算下去已经没有意义。这种情况多出现在存在接触的分析中。这个问题可通过将 CNTSTB卡片上的S,设置为一个小值(如0.1)来解决，最后一个增量步可顺利完成。

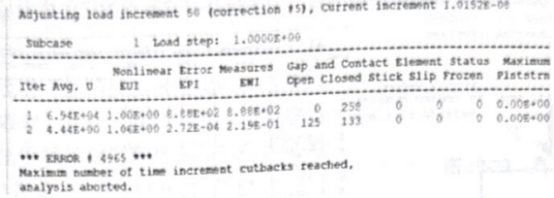

图19-35最后时刻不收敛
接触没有完全收敛
OptiStruct 在其非线性分析中提供了通用的收敛准则，即位移、力及能量准则(NLPARM卡片上CONV=UPW)，一般来说，默认的收敛残差即可保证非线性分析有足够的精度。但是有些时候特别是接触分析中，并不能保证接触完全收敛，即在满足UPW收敛准则的条件下，接触对中的接触状态还在发生大的变化。以图19-36中的情况为例，在经过三个选代步后，UPW准则已经满足但是还有46个接触单元的接触状态发生了变化，这说明接触没有完全收敛。

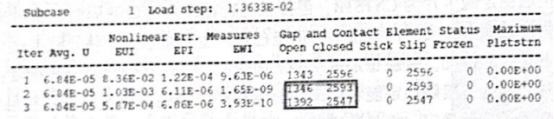

图19-36 接触不完全收敛
当接触计算没有完全收敛时，往往会导致接触力的振荡。鉴于此，Optistruct引入了针对接触状态的收敛准则，可通过设置NLADAPT卡片上的NOPCL和NSTSL字段来实现，比如设置NOPCL=0.此时只有当法向接触状态不发生改变时才认为当前增量步完全收敛，进入下一个增量步，而NSTSL=0表示只有当切向接触状态不发生改变时才认为当前增量步收敛，进入下一个增量步。一般来说，只需设置NOPCL和NSTSL中的一个即可。在接触完全收敛后，接触力变得光滑，如图 19-37 所示。

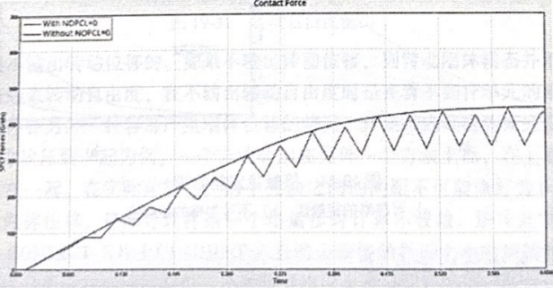

图 19-37 接触力比较
塑性变形过大
老滑塑性分析中，等效塑性应变是衡量安形状态的一个重要标志，0misnu在.m文件中场业7最大等装塑性应变信县、种构在进人買性后、由于景降低、形加剧而容易导致单支件电费了最终导致不收续。遇到这种信况时、首先需要检壹材料的初始屈服点是否正确，后过度影服曲线是否正确、模型的单位与届服曲线的单位是否一致、外载是否过大而导致材新料器图1938中的塑性应变已超过015，对于金属材料来说已经产生破坏、单元变产重。
看模型结果来分析具体问题。

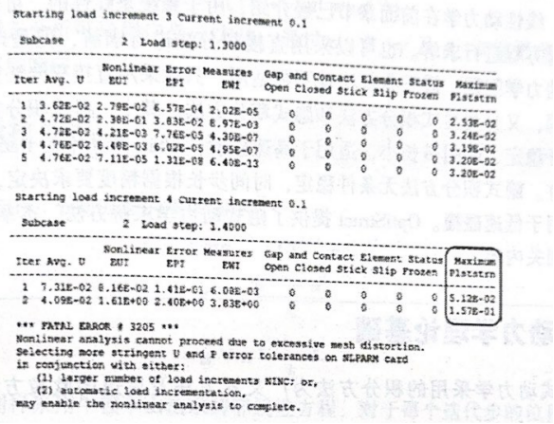

图19-38 过大的塑性应变
