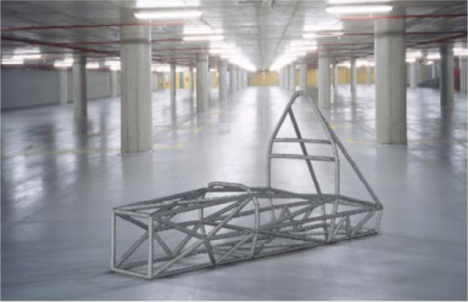

学生赛车介绍
这个演示的目的是让大家深入理解典型的建模步骤，这些步骤是关于学生赛车做弯曲、剪切和扭转工况分析的。
请注意，工况、框架的几何、1D 单元截面尺寸和材料参数等都是概念的。
如果你是 HyperWorks 的新手，我们建议先观看视频系列：HyperWorks Starter Kit。入门视频提供了 HyperWorks 的工作流程和原理的基本概念。
线性静态分析——基本设计
简单描述为以下步骤：
l几何模型（CAD）导入
l1D 单元（CBAR）划分
l1D 单元检查
l材料定义（MAT1 卡片）
l定义框架属性（PBARL 卡片）和错误排查
l悬挂系统和车轮
l边界条件和载荷
l分析
l后处理

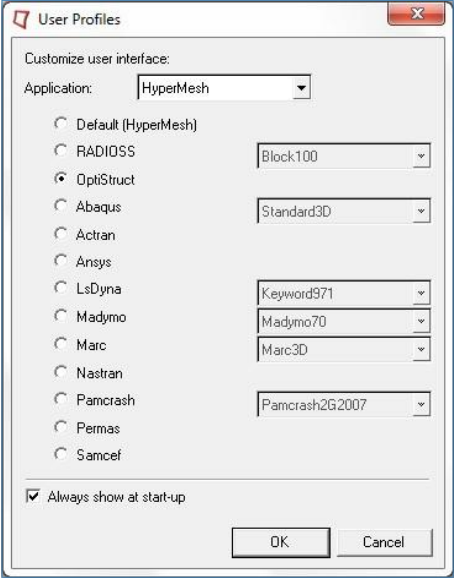

在这个演示开头，User Profile 选择 OptiStruct
CAD
为了使这个演示简单易懂，提供的 CAD 模型已经修正了未对齐的线、重复的线和整个几何中轻微的不对称（未修正的模型同样也提供了）。

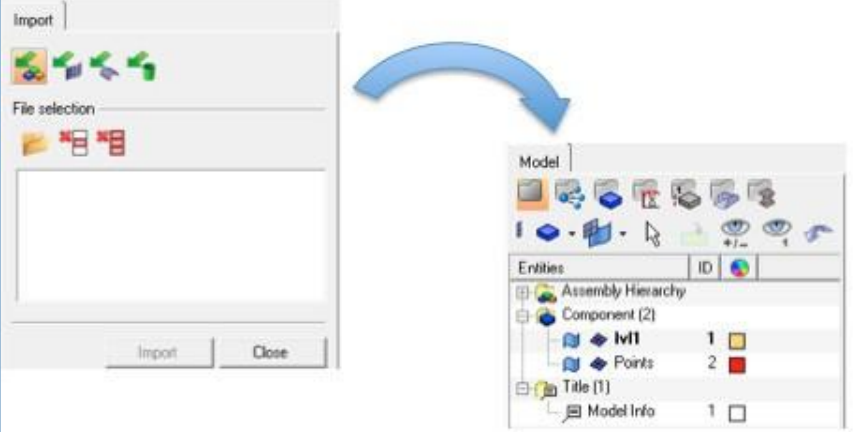

让我们从导入 CAD 数据（HyperMesh 二进制文件：1D_frame_lines_CAD.hm）进 HyperMesh 着手。
导入的模型包含两个 component，一个名为 lvl1，另一个为 Points。
上图显示学生赛车的车架几何中只包含线。线上的叉号被称为“线的手柄”。这些叉号使得线的查看和选择更加方便。

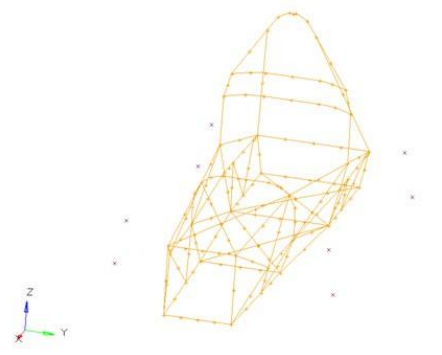

上图所示为使用几何点预留车轮悬挂的位置（叉号）。

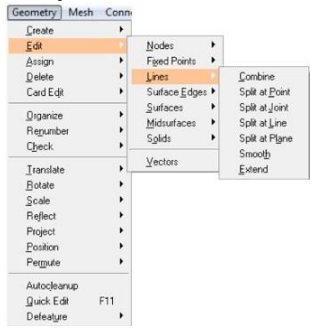

取决于不同质量的 CAD 数据（这个模型是线），可能会需要手工剪切（分割）、合并或者延长线（Geometry > Edit > Lines > …）。

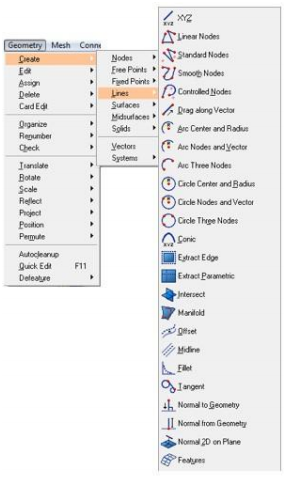

如果需要从草图创建线，下面列举一些可用的方法：
