HyperMesh CFD功能详解：Part Browser 管理模型树

Part Browser 管理模型树

l一个Part可以包含多个Surface Body(片体)和Solid Body(实体)。

l主窗口选中的对象高亮显示，同时模型树的对应名称黑体字显示。

l右键选中部件→Move to New Part调整归属关系，也可鼠标左键拖拽部件名称到另外的目录

l支持部件名称模糊/匹配查找

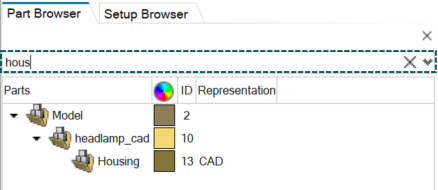

部件名称模糊查找

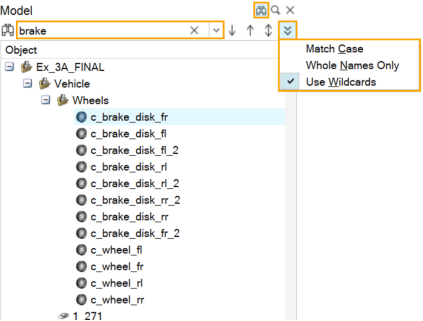

部件名称匹配查找

部件名称命名

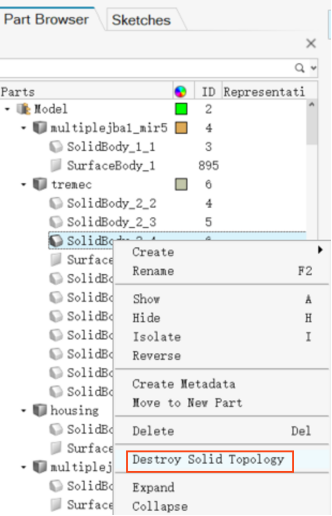

lSolid Body不能做面的分组，除非先右键选中部件→ Destroy Solid Topology，转为Surface Body

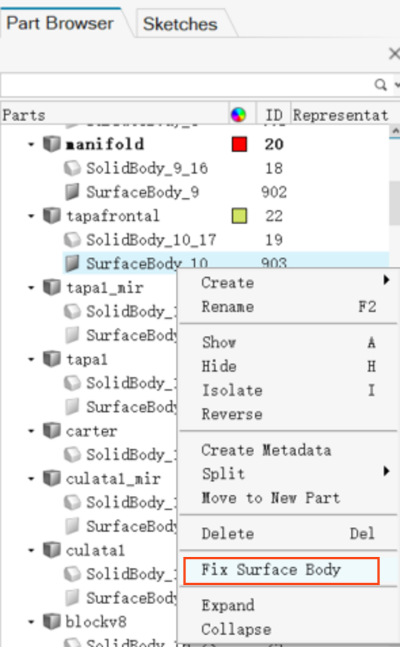

lFix Surface Body将对象转为Solid Body实体

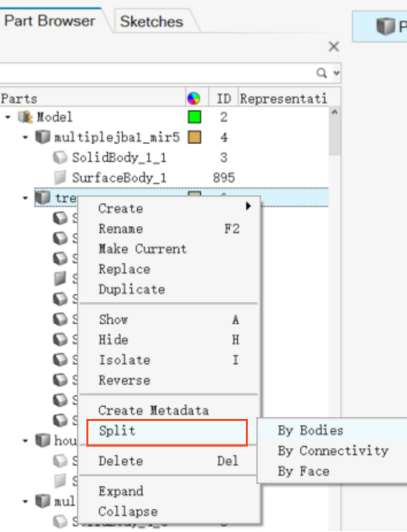

用户可以将一个Part右键选中→Split自动打散，每个Body归属于一个新的Part。
