HyperMesh CFD功能详解：Undo-Redo

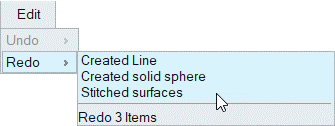

用户可撤销或重做操作，但是并不是所有的操作都支持撤销。默认可撤销之前100次的操作，最大占用内存2500兆。用户可用在File→Preferences→ Performance修改默认值。



Undo的快捷键是Ctrl+Z，Redo的快捷键是Ctrl+Y

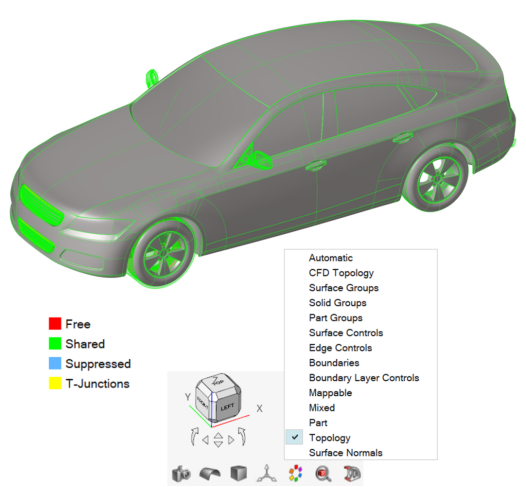

Topology模式显示CAD特征线：

l红色Free, 表示自由边

l绿色Shared，表示封闭边

l蓝色Suppressed, 表示特征线已被抑制

l黄色T-Junctions， 表示3个面的共享边



基于面拓扑的网格划分方式会将网格节点自动投影到特征线上，如果两条特征线夹角过小，或相邻面穿透会造成局部网格畸变，用户可用Geometry工具箱清理。





模型选择模式：

lCtrl+鼠标左键，多选

lShift+鼠标左键，反选







相比较于经典界面的HyperMesh, 新界面的右键菜单集成了大量的常用选择和检查功能。







右键选择工具：

l关闭左键框选功能

l左键框选形状

l只选中和框选交叉的

l只选择可见的

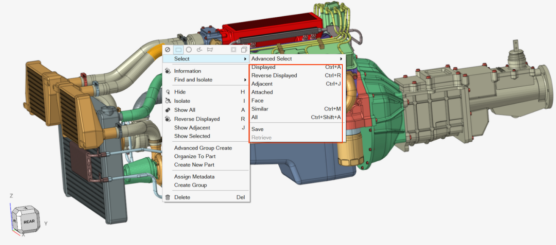

右键选择对象：

Displayed 当前可见的

Reverse Displayed 当前隐藏的

Adjacent 相邻的

Attached 相连接的

Face 选择面特征，默认特征角是22.5° 可以在File→Preferences→ Geometry修改默认值

Similar 选中相似特征

Save / Retrieve 将选中的部件临时寄存/调取

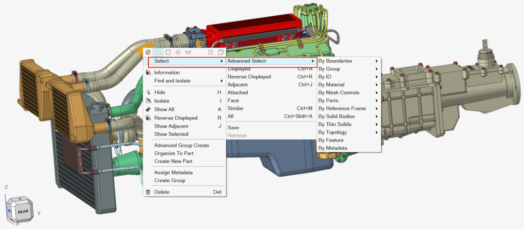

右键选择对象，Advanced模式：

lBy Boundary 根据定义的边界类型，如inlet/outlet/wall等

lBy Group 根据用户自定义的分组

lBy ID 根据部件的编号

lBy Material 根据材料类型

lBy Mesh Controls 根据网格控制参数

lBy Parts 根据Part名称列表选

lBy Reference Frame 根据参考坐标系

lBy Solid Bodies 根据Body名称选

lBy Thin Solids 根据薄体选

lBy Topology 根据拓扑类型选，例如Free Edge/Baffle/Non Manifold等

lBy Feature 根据面特征选，例如圆柱面特征，倒圆特征等

lBy Metadata 根据Metadata关键词选择

lBy Boundary 根据定义的边界类型，如inlet/outlet/wall等

lBy Group 根据用户自定义的分组

lBy ID 根据部件的编号

lBy Material 根据材料类型

lBy Mesh Controls 根据网格控制参数

lBy Parts 根据Part名称列表选

lBy Reference Frame 根据参考坐标系

lBy Solid Bodies 根据Body名称选

lBy Thin Solids 根据薄体选

lBy Topology 根据拓扑类型选，例如Free Edge / Baffle / Non Manifold等

lBy Feature 根据面特征选，例如圆柱面特征，倒圆特征等

lBy Metadata 根据 Metadata关键词选择

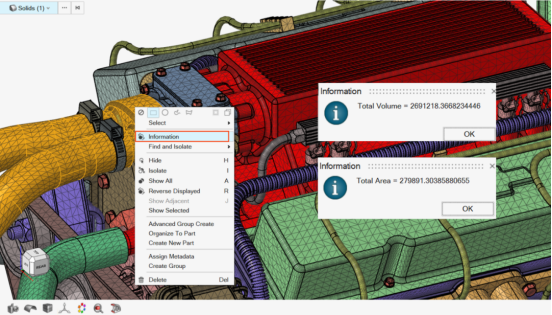

左上角选择过滤器为Solid或Surface，左键选中对象，右键→Information，计算当前选择对象的体积或面积

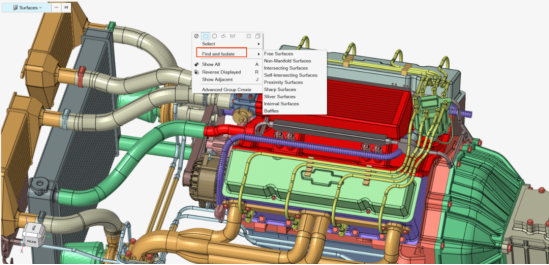

根据左上角的选择过滤器对象是Surfaces或Solids，右键→Find and Isolate，查找和定位当前显示模型面/体的拓扑问题。

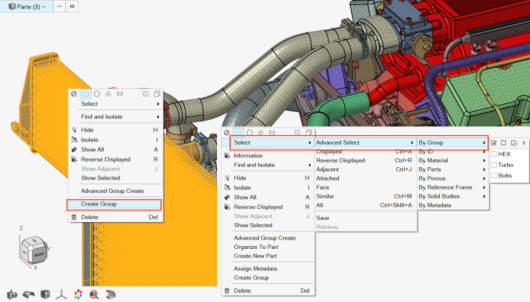

Group工具并不修改模型装配关系，仅给部件打标签，方便用户处理复杂装配体模型的分组。

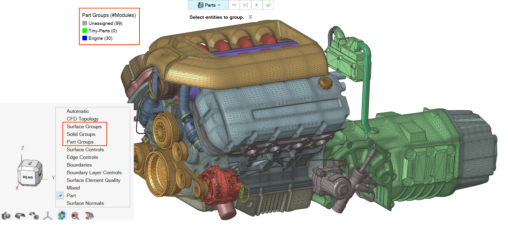

用户可以切换显示模式，颜色用Group显示：

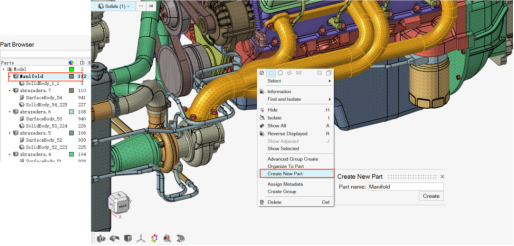

Create New Part 将选中的Solid挪到新建的Part，Organize to Part将选中的Solid挪到已有的Part。这个功能和老版本HyperMesh的Organize工具类似。

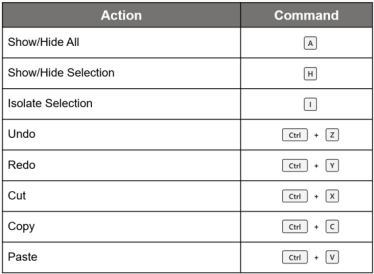

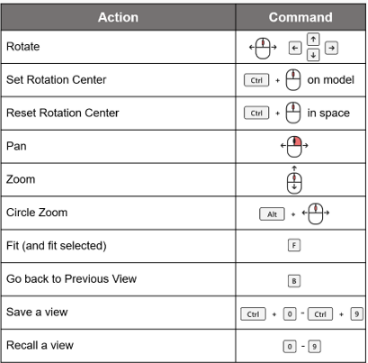

选择/显示功能的快捷键

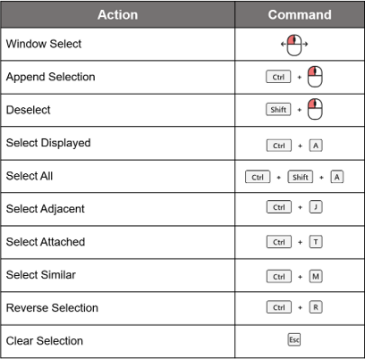

选择/显示功能的快捷键



主窗口左下角工具栏调整模型显示效果：

1. 保存/调用视角状态

2. 模型显示效果，Shaded、透明，半透明，显示特征点

3. 网格特征线显示效果

4. 调整模型显示方向

5. 调整模型显示颜色

6. 模型居中显示

7. 切面显示







Measure工具测量长度、角度、半径、面积、边界范围等等。

l鼠标靠近圆的特征性，自动显示边长和半径

l测量任意2点的距离，Dx/Dy/Dz，在圆边长任意选3点识别圆心/半径

lGet Distance计算2个面之间的最短距离







Move工具可以对模型旋转，平移，对齐操作。





鼠标左键按住X / Y / Z ，对象只在一个方向上移动





鼠标左键按住方框 ，对象只在一个平面上移动



鼠标左键按住旋转 ，对象绕一个轴移动





鼠标左键选中坐标中心 ，对象任意方向上移动





对象可以交互式移动，也可以输入数值移动

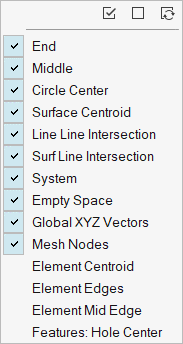

l主窗口的右下角是Snap工具。

l用户在选择对象的时候，可以按住Alt键临时关闭Snap功能。

l在用Move工具移动对象的时候，按住Shift键，切换到移动参考坐标系图标

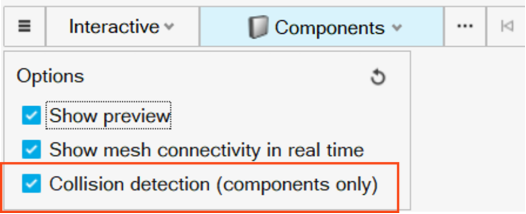

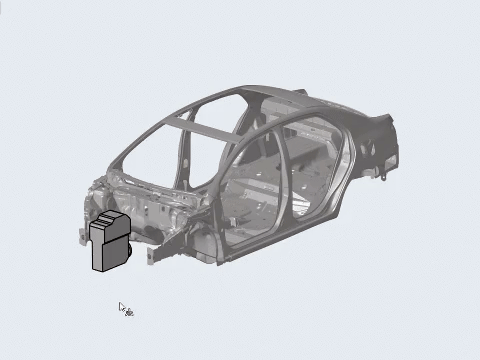

交互式移动可以打开Collision detection选项，对象在移动过程中遇到障碍物会停顿，如果用户继续拖动，对象就穿透到下一个障碍物再次停顿。









Collision detection关





Collision detection开

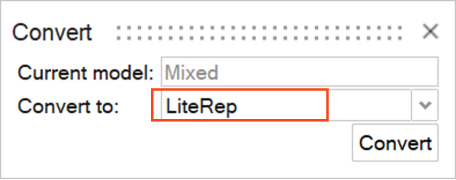

Convert工具用于模型数据类型的切换，一共有4种数据类型：Geometry/ FE Geometry/ Mixed/ Lite。  有些工具栏和右键菜单功能只有在某些特定数据类型下才可用。

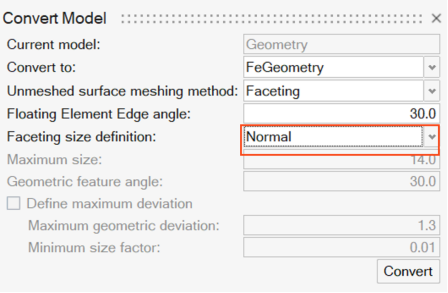

Convert to FE Geometry网格尺寸可选Normal /Fine /Coarse /User defined, 将整个模型转为不同分辨率的面网格，不能对单个部件进行转换。转换后会删除原始CAD数据。
