HyperMesh实体切分教程与基础方法

HyperMesh实体切分的详细教程与基础方法主要涵盖了一系列步骤，这些步骤的目的是将复杂的实体模型分解为更简单、更便于管理的部分，从而方便后续的网格生成或其他分析流程。以下是这一教程和基础方法的全面概述：







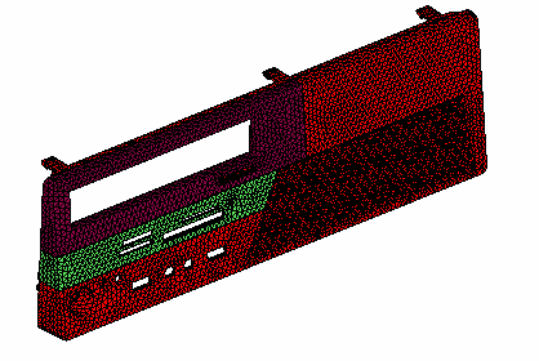

教程概述

1. 导入模型

l启动HyperMesh软件。

l在User Profiles对话框中选择合适的配置文件（如Default(HyperMesh)），并单击OK按钮。

l使用工具栏上的“Open file”按钮，选择并导入需要切分的实体模型文件（如STP、IGES等格式）。



2. 创建实体（如果模型未包含实体）

l在Geom页面下，选择相应的工具（如Bounding Surfaces）来根据模型的闭合曲面创建实体。

l勾选相关选项，选择图形区中的曲面，并单击Create按钮来创建实体。







3. 切分实体

HyperMesh提供了多种切分实体的方法，包括但不限于以下几种：



使用边界线（Bounding Lines）分割：

l进入Solid Edit面板，选择Trim with Lines子面板。

l激活Solids选择器，选择需要切分的实体。

l激活Lines选择器，在图形区选择用于切分的边界线。

l单击Trim按钮进行切分。



使用切割线（Cut Line）分割：

l在Solid Edit面板的Cut Line子面板下操作。

l选择需要切分的实体，并使用Drag a Cut Line工具在图形区绘制切割线。

l单击鼠标中键完成切割线的绘制，并分割实体。



使用自定义平面（User-Defined Plane）分割：

l进入Trim with Planesurf子面板。

l选择需要切分的实体，并设置自定义平面的节点（N1、N2、N3）。

l单击Trim按钮进行切分。



使用扫略线（Sweep Line）分割：

l在Trim with Lines子面板下，选择Sweep Line选项。

l选择扫略线所依赖的边线和扫略方向（如X轴）。

l单击Trim按钮进行切分。



使用主平面（如Z轴）分割：

l同样在Trim with Planesurf子面板下操作。

l将平面选择器设置为Z轴或其他主平面。

l选择需要切分的实体，并在图形区指定切分位置。

l单击Trim按钮进行切分。



4. 合并实体（如果需要）

l在某些情况下，切分后的实体可能需要重新合并。

l进入Merge面板，选择需要合并的实体，并单击Merge按钮进行合并。



5. 检查和修复

l切分后，应检查新生成的实体是否满足要求，并进行必要的修复工作。

l使用HyperMesh提供的网格质量检查工具来评估切分效果。



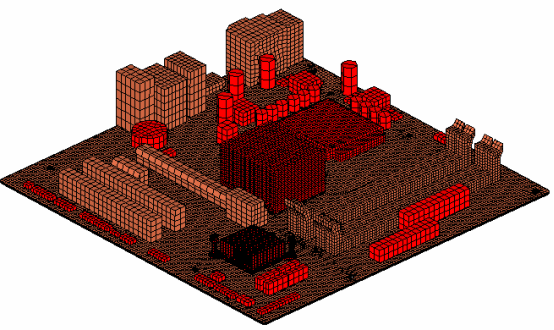

基本方法总结

l理解模型结构：在切分前，充分了解模型的结构和切分需求。

l选择合适的切分工具：根据切分需求选择合适的切分工具（如边界线、切割线、自定义平面等）。

l逐步切分：对于复杂的模型，可以逐步进行切分，以避免一次性切分导致的混乱。

l检查和修复：切分后仔细检查新生成的实体，并进行必要的修复工作以确保模型质量。







借助上述教程和基础方法，您可以在HyperMesh中高效地分割实体模型，为后续进行网格划分及深入分析奠定坚实基础。
