修复HyperMesh中的2D网格的方法与教程

HyperMesh作为一款功能卓越的有限元前处理软件，在工程与仿真界备受推崇。它支持广泛的网格类型，涵盖三角形、四边形、六面体及四面体，并配备自动网格划分工具和高级质量控制特性，能够轻松应对复杂几何形状，实现网格质量的优化。此外，HyperMesh与多种求解器完美兼容，使其成为汽车、航空航天等高精度工程分析领域的理想选择。

在HyperMesh中，修复2D网格通常涉及几个关键步骤，这些步骤旨在改善网格的质量、连接性和一致性。以下是一些常用的2D网格修复方法：

1. 检查网格质量

首先，使用HyperMesh提供的2D单元质量检查工具来识别问题网格。这些工具可以根据设定的质量标准（如雅可比、长宽比等）来检测不符合要求的单元。通过Quality Index面板，用户可以查看并筛选出质量较差的单元。

2. 修复网格连接问题

l检查并修复T型连接和自由边：确保所有网格单元都正确连接，没有孤立的自由边。使用Edit Element或Elem Cleanup等工具来修复或删除孤立的单元。

l检查回环/链：按照连接关系，依次检查每一个回环或链，确保网格的连续性和一致性。

3. 网格重划分

l使用BatchMesher或AutoMesh：对于质量较差的区域，可以重新使用BatchMesher或AutoMesh进行网格划分。BatchMesher通常用于快速生成网格，而AutoMesh则提供了更多的自定义选项。

l局部Remesh：对于局部区域的网格，可以使用Remesh功能进行改进。这可以帮助用户重新划分选定的网格区域，以提高网格质量。

4. 网格优化

l节点重排：使用Node Edit面板中的工具来重新排列节点，以改善网格的流向和质量。

l网格光顺：使用Smooth面板对网格进行光顺处理，可以在不改变网格连接关系的前提下提高网格质量。

5. 使用高级修复工具

lElem Cleanup：这个工具提供了多种用于修复网格的高级选项，如合并共节点单元、删除重复单元等。

lQuality Index和Elem Quality：通过这两个面板，用户可以更详细地查看和分析网格的质量问题，并据此进行针对性的修复。

6. 几何清理

l有时网格问题是由几何模型中的缺陷引起的。因此，在修复网格之前，先进行几何清理是很重要的。使用HyperMesh的几何编辑工具（如Trim with Plane/Surface、Defeature等）来修复或删除模型中的多余部分、重叠面等。

7. 网格修复示例

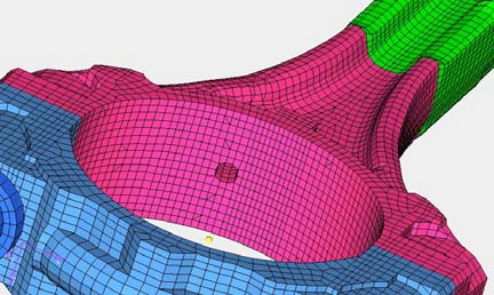

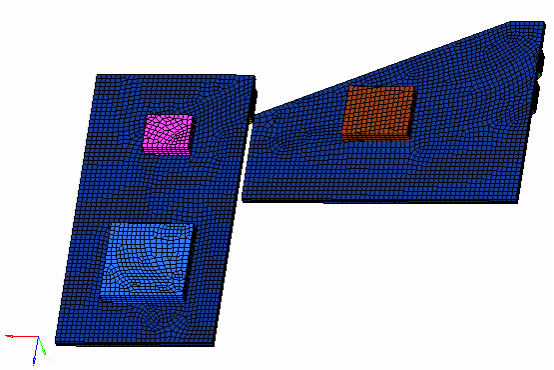

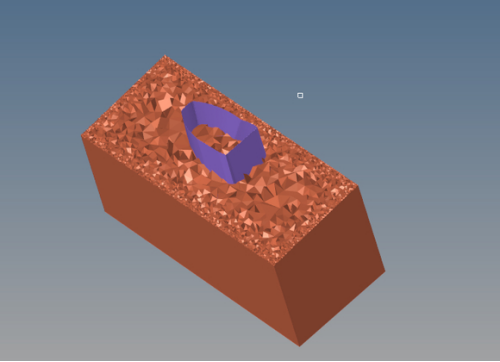

l对于多孔平面或带圆柱孔的加强筋等复杂模型，可以采用分步划分和修复的策略。首先划分较简单的部分，然后逐步处理复杂区域。在划分过程中，注意保持网格的连续性和一致性。

结论

在HyperMesh中修复2D网格是一个综合性的任务，需要灵活运用多种工具和技术。通过细致地评估网格质量、解决连接性问题、重新生成网格、进行网格优化以及实施几何清理等一系列步骤，可以显著提升网格的品质，进而确保仿真结果的精确度。执行这些操作时，建议用户深入阅读HyperMesh的用户手册或参考相关教程，以获得更为详尽的操作指南。
