HyperWorks工具箱v0.4下载及使用方法

在复合材料建模工具箱中，为大家带来了复合材料铺层镜像，蜂窝结构实体化，工字型及L型层合板实体化等10个在复合材料建模及优化过程中常用且复杂的小工具，希望能够帮助大家进一步提升复合材料建模效率。



下载链接：https://uao.so/waptfa40811



我们会将本期发布的所有工具箱与前几期整合到一起，用户只需要加载一次，所有工具箱都会出现在软件界面里。下面我们快来看看本期的10个小工具吧~



Toolbox v0.4

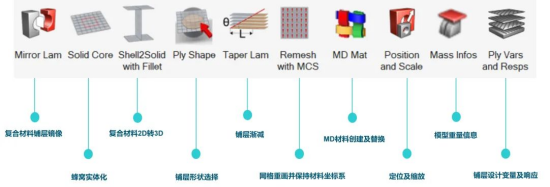

Toolbox v0.4包含以下10个小工具





工具一

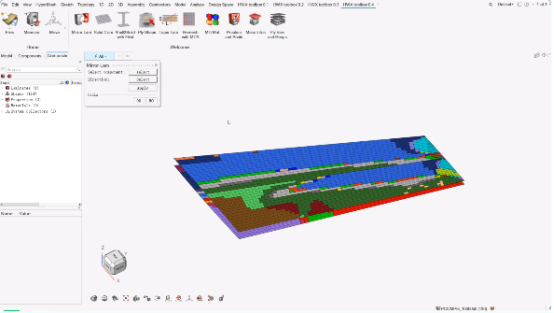

Mirror Lam – 铺层信息镜像

l将模型中的复合材料零件镜像

l支持坐标系或THETA定义方式

l支持材料坐标系镜像

l支持铺层信息（形状、角度及材料等）镜像







工具二

Solid Core – 蜂窝实体化

l对蜂窝结构中的蜂窝实体化

l自动创建蜂窝实体及蜂窝上下层合板

l支持材料坐标系转换

l支持材料模型转换

l支持Gap填充







工具三

Shell2Solid with Fillet – 复合材料倒角实体化

l对层合板复杂倒角区域实体化

l支持工字型及L型倒角

l支持实体单元材料坐标系转换

l支持材料模型转换

l支持Gap填充



工具四

lPly Shape – 铺层形状选择工具

l自动创建单元Set集

l多种方式选择铺层形状

l支持矩形，圆柱形，平面及任意形状

l支持形状预览

l支持形状编辑



工具五

Taper Lam – 铺层渐减

l对层合板边缘逐渐缩减铺层大小

l支持铺层边界选择

l支持角度及宽度输入

l支持正向及反向缩减







工具六

Remesh With MCS – 网格重新划分并保持材料坐标系

l重新划分网格，并保持原始材料坐标系不变

l支持网格尺寸输入

l自动映射材料坐标系



工具七

MD Mat – MD 材料创建及替换

l创建多尺度材料模型，并替换指定材料

l自动创建多尺度材料模型

l支持方向张量

l支持对指定材料进行替换

l支持OptiStruct，Radioss，Abaqus



工具八

Position and Scale – 定位及缩放

l对零件进行缩放定位

l支持3点定位

l支持自动缩放

l支持缩放大小输入



工具九

Mass Infos – 材料重量信息

l计算模型中各种材料信息

l支持各种材料重量计算

l支持各种材料百分比计算

l支持导出信息到csv文件



工具十

Ply Vars and Resps – 铺层设计变量及响应

l自动创建铺层设计变量及响应

l支持铺层选择及全部

l支持铺层变量初值及上下限修改

l支持复合材料应力响应，应变响应，失效准则响应



本期的复合材料工具箱就讲到这里。再次温馨提示，如果要使用这些小工具，请至少安装2023版本。



文件使用方法

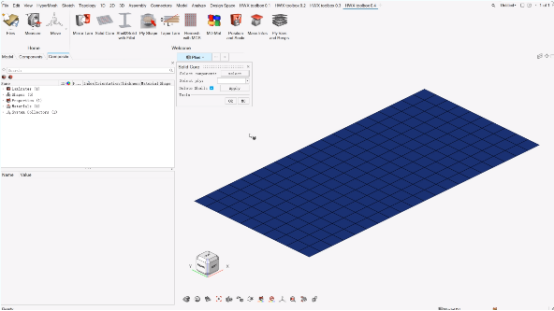

1. 解压Toolbox.zip

2. 启动 HyperWorks 2023 及以上版本

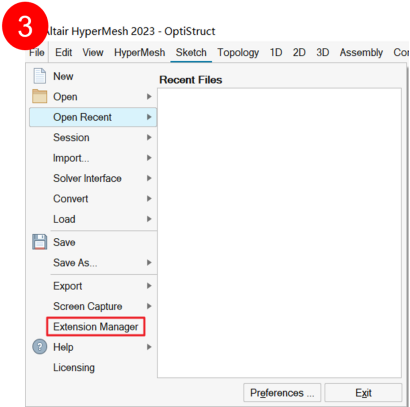

3. 打开File→Extension Manager

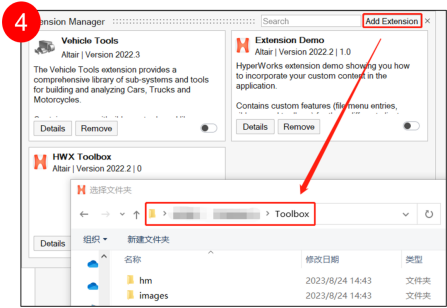

4. 点击Add Extension，位置指向Toolbox文件夹



5. 打开载入按钮



6. 开始使用HyperWorks工具箱
