eLearning带你做设计｜最终篇！块属性实战应用指南压轴登场

“eLearning带你做项目” 系列文章即将迎来最后一个章节，同时也是最为关键的部分——块属性的介绍。

对于许多Eplan软件爱好者而言，块属性似乎是一个神秘的概念。尽管易盼（Eplan）的咨询顾问们经常提及，并在演示中熟练操作后轻松实现所需功能，但当用户亲自尝试时，却常常感到难以掌握。

块属性功能充分展现了Eplan作为数字化电气设计平台的卓越特性。它要求电气工程师在设计过程中深入理解、分析并掌握数据，堪称真正意义上的 “数据游戏”。通过块属性的关联与调用，用户能够灵活获取与设计相关的数据，从而将各种设计理念付诸实践，极大地拓展了设计思路。

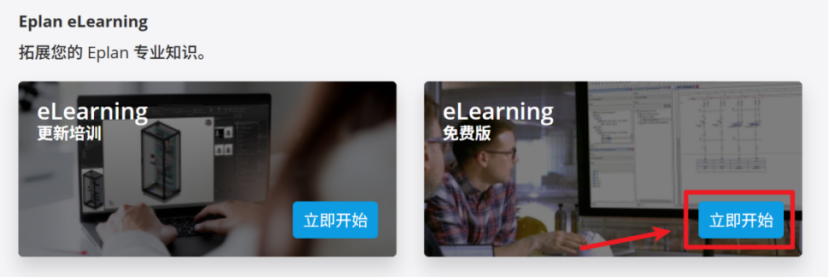

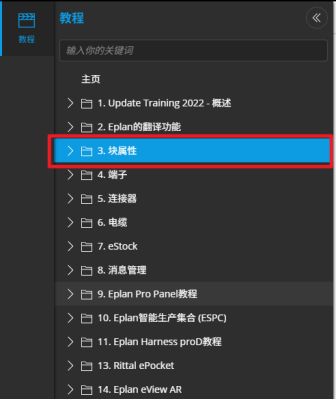

在本期内容中，我们将带领大家通过eLearning平台系统地学习块属性的相关知识。所有需要学习的内容均包含在免费培训的【3. 块属性】章节中，请大家前往该章节进行学习。

学习笔记 1什么是块属性，块属性能做什么？

块属性包含两个部分：一是具有特定编号的块属性，二是与之对应的块属性格式，二者成对存在。块属性是对现有属性的调取，因此它不是一个需要 “填写” 的属性。

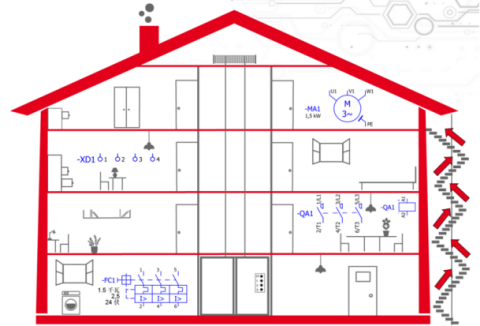

【3.0 块属性介绍】章节以形象化的方式概括介绍了块属性的内部逻辑，使Eplan软件用户能够更直观地理解易盼的逻辑结构。

块属性的功能非常强大，难以一概而论。根据我们在易盼多年的实践经验，大致可以将其归纳为以下几种主要功能：

属性组合的多样性；

关联设计对象的属性读取；

替代文本功能；

块属性计算（Eplan Platform 2024及以上版本）；

块属性逻辑（Eplan Platform 2026及以上版本）；

这些功能需要协同使用，才能有效达成我们预期的效果。

学习笔记 2直接属性和间接属性的使用

直接属性——通常指每个设计对象自身固有的属性。

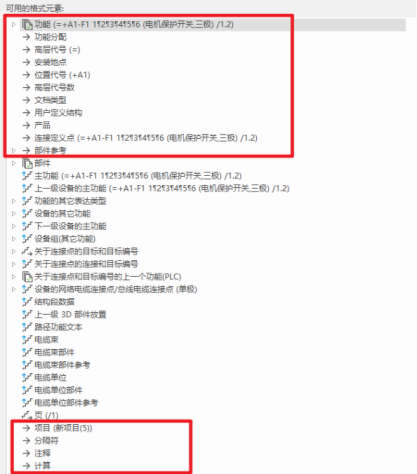

在Eplan软件中，其核心设计理念是采用面向对象的设计方法。其中，最基础的设计对象是电气元件，它涵盖了符号表达、标识符、设备选型、所在页面以及所属项目结构等多个方面。如下图框选内容所示，这些属性通常带有 “→” 标识。用户可以直接调用和获取这些属性，无需通过 “上一个阶段” 或 “下一个阶段” 进行操作。

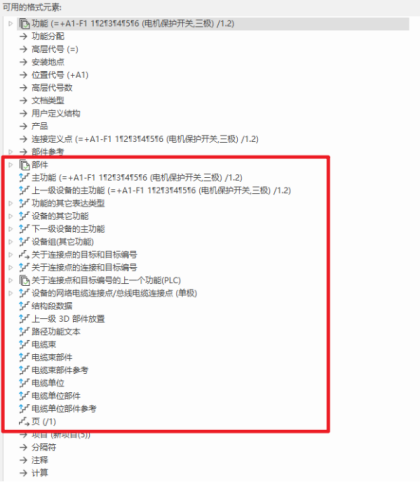

间接属性——指的是与该设计对象相关联的其他设计对象的属性。我们发现，这些属性均带有楼梯样式的 “下一阶段” 标识。其关联方式多种多样，包括通过自身的主/次要功能、同一设备的不同表现形式、设备之间的连接关系等。

使用间接属性时，需要借助 “下一个阶段” 功能按钮，以便跳转到其他相关联的设计对象上。在此过程中，可能需要进行多次的属性跳转。

学习笔记 3块属性和块属性格式

【3.1 常规设备和分散设备】与【3.2 项目定义】这两个章节内容丰富，是学习块属性的核心部分，涵盖了块属性的基本使用方法。以下是对这两章内容的总结整理：

块属性本身是不可编辑的，它呈现的是一种调取的结果。而块属性格式则是属性调用和组合的过程，可以将其理解为一种“公式”。块属性格式与块属性是成对存在的；

在某些设计场景中，块属性之间可以互相调用，但这会使调用逻辑变得复杂；

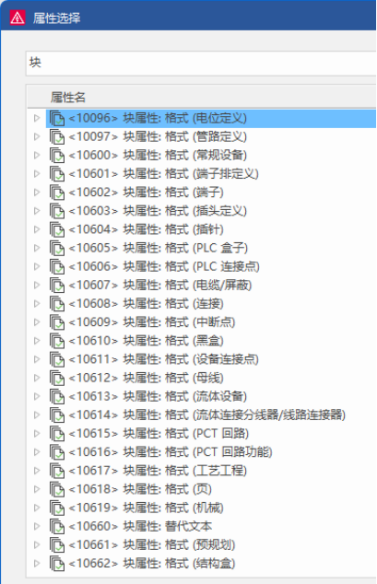

每种设计对象都有其特定的块属性。在单个设计对象上，这一特点并不明显，因为每个对象只会显示其自身的块属性格式和内容。然而，如果打开项目属性，就会发现存在非常丰富的块属性分类——即每种设计对象都有其特定的块属性。每个对象都拥有编号1-100的100个默认块属性。因此，如果希望将某个块属性格式应用于整个项目，必须选择正确的类别；

如果在项目设置中定义了某个块属性的格式，那么项目中所有对应设计对象且未单独设置块属性格式的实例，都会默认采用项目设置中的块属性格式。如果某个设计对象已单独设置了不同的块属性格式，则会按照其自定义的格式显示，而不会调用项目设置中的内容；

建议用户在完成块属性设计后，养成记录的习惯，以便日后能够追溯该块属性设计的初衷和具体细节；

学习笔记 4

替换文本

替换文本是块属性的特有功能，它允许将某个读取到的属性替换为特定所需的数值。

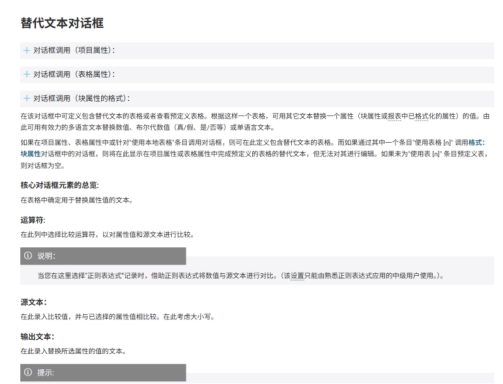

在【3.7 替换文本】章节中，通过两个实例详细介绍了替换文本的使用方法。广大Eplan软件用户可以通过Eplan的帮助系统，进一步了解替换文本的多种应用形式。

Tips：打开替代文本界面后，只需按下F1键，即可启动Eplan的在线帮助系统。仔细阅读其中的内容，您将获得意想不到的帮助和指导。

学习笔记 5

块属性的使用

块属性不仅可以在设备的【显示】界面进行调用，更重要的是在主数据中使用，其中包括图框和表格。

【3.6 主数据】章节详细介绍了相关的使用方法。如果您已经掌握了图框和表格的创建方法，那么这种调用方式将非常简便，只需将块属性作为常规属性进行调用即可。

但需要注意的是，使用调用块属性的图框表格时，必须确保其与预先设置好的项目属性准确对应。因此，若要充分发挥块属性的作用，需对基本项目（项目模板）进行系统化的标准化设计。

学习笔记 6

块属性计算功能

自Eplan Platform 2024版本起，Eplan软件为块属性增加了计算功能。第3.8、3.9和3.10章节通过三个具体示例详细介绍了该功能的应用，分别是功耗计算、线缆压降计算以及负载计算。

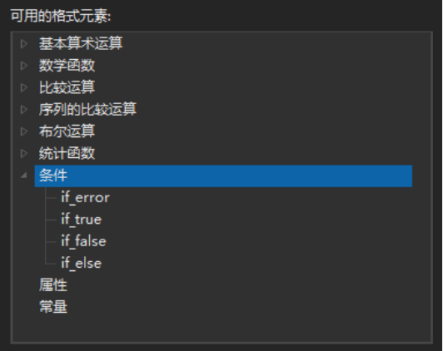

值得一提的是，即将发布的Eplan Platform 2026版本，在现有计算功能的基础上，新增了逻辑判断功能，显著增强了该功能的实用性。
