HyperWorks1D网格划分教程与交互式视频

您需要先在HyperWorks客户中心用大学的E-Mail地址注册，才能观看以下视频与教程。用密码，登录到客户中心，点击以下链接使用视频和教程。

推荐教程：

安装好Help文档即可使用这些教程。

通过菜单栏，选择Help > HyperWorks Desktop > Tutorials > HyperWorks Tutorials > HyperWorks Desktop > HyperMesh > Meshing > 1-D Elements or select Help > HyperWorks Desktop > Tutorials > HyperWorks Tutorials > HyperWorks Desktop > HyperMesh > Assembly.

也可以使用以下链接进入在线帮助来使用这些教程。

需要登录到HyperWorks客户中心使用这些在线教程：

• HM-3000: Creating 1-D Elements

• HM-3400: Creating Connectors

• HM-3410: Creating Area Connectors

• HM-3420: Creating Bolt Connectors

• HM-3430: Part Replacement Through Connectors

• HM-4020: Obtaining and Assigning Beam Cross-Section Properties using HyperBeam

推荐视频：

产品视频（10-15分钟）；不需要安装HyperWorks。

• Creating, checking, and visualizing 1-D elements in HyperMesh

• Connector Browser in HyperMesh

• 3D Visualization of 1-D Elements in HyperMesh

推荐小贴士及技巧

Replacing Parts Using Connectors

• 使用Connectors替换零件

• HyperMesh interaction with CATIA weld files and MWF files to create connectors

• HyperMesh结合CATIA焊点文件和MWF文件创建connectors

1-D网格划分

对给定的由线条组成的几何，用Line Mesh面板划分网格。从菜单栏中选择Mesh > Create > Line Mesh进入Line Mes面板。

在此阶段，无属性集可选。所以，property区域保持空白。平均element size设置为100mm，element configuration设置为bar2。Bar2单元为1D（1st 阶）单元用2个节点来模拟轴抽弯曲与扭转性能。我们只需要指定用于分析的这类单元。

Element Type面板用于设定被使用的1D单元的类型。通过Mesh > Assign > Element Type.选择此面板。“bars”的单元类型可能被设置为CBEAM（默认）。如果想到使用CBAR单元，很有必要在此处切换单元类型。

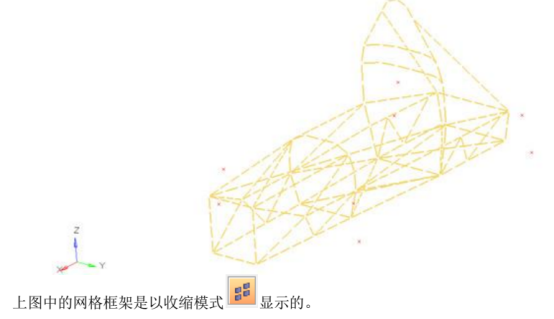

上图中的网格框架是以收缩模式显示的。HyperWorks教程可以帮助大家熟悉HyperWorks的操作使用技巧，欢迎大家咨询HyperWorks培训、HyperWorks下载、HyperWorks试用。
