在 HyperMesh 里创建工况，讨论讨论 RADIOSS 中的 AUTOSPC

最后，创建好载荷和约束后，还需要创建一个对应的工况（否则有限元求解器不知道拿这个模型算什么）。在 HyperMesh 中，通过 Setup > Create > LoadSteps 来创建工况。







这个面板用来定义工况。首先，指定名称和工况的类型。约束的载荷集合使用 SPC 引用，力/压力用 LOAD引用。



工况和其它模型数据会在 Model Browser 列出。现在就可以导出模型并进行分析计算了。



讨论 RADIOSS 中的 AUTOSPC

本部分基于 Kristian Holm, Juergen Kranzeder 和 Bernhard Wiedemann 的讨论，由 Matthias Goelke编写。



初识 AUTOSPC

AUTOSPC 检查全局刚度矩阵中无刚度的自由度。如果找到，这些自由度将进行自动约束。在*.out 文件中会列出这些被虚拟约束的节点。

注意，AUTOSPC,YES 是默认设置。

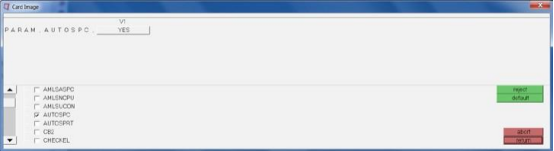

AUTOSPC 在 Control Cards > PARAM > AUTOSPC > YES/NO 定义







例 1(文件: rods_vertical_YES.hm)

AUTOSPC,YES

在本例中 ，两个可以承受拉伸和压缩和扭转的 CROD 单元，在中间共用节点处受到垂直载荷。

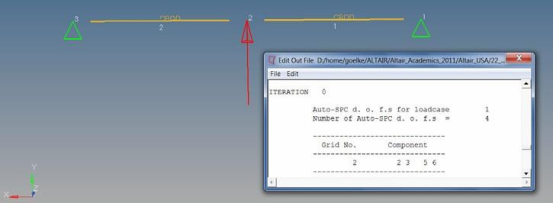

进行分析会得到如下信息：







例 2(文件: Hexa_YES.hm)

AUTOSPC, YES

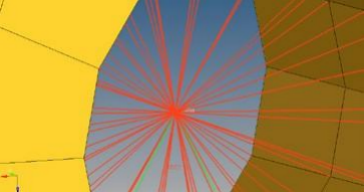

实体网格（一阶单元）在 RBE2 单元的中心独立节点处被约束（全部自由度）。

RBE2 单元的独立节点被全部约束。

激活 RBE2 单元的所有自由度。

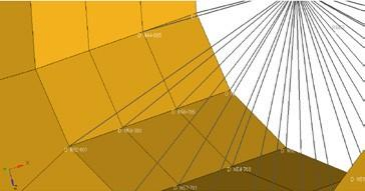

六面体单元的节点（自由度 1-3，无转动自由度）和 RBE2 单元的非独立节点自由度耦合（自由度 1-6）

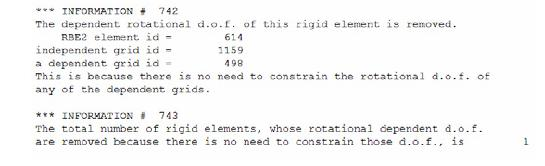

会出问题吗？你觉得会怎样？*.out 文件列出了如下信息：







因为实体单元不支持 1-6 的自由度，RBE2 单元的转动自由度（4-6）被去除了。

然而，如果在分析中使用了 AUTOSPC,YES 卡片，求解器检查到共 62 个节点的转动自由度被去除。



AUTOSPC 将自动去除这些自由度。

在节点 2 上，自由度 2 和 3（2 是 y，3 是 z 方向自由度），5 和 6（5 是 y 的转动，6 是 z 方向转动自由度）是不可用的。使用 AUTOSPC =YES 卡片，这些不支持的自由度将被自动约束。结果，分析是没有警告和错误信息的。

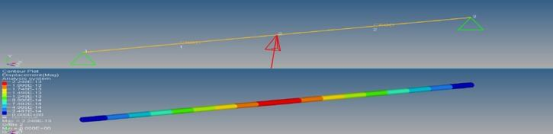

然而，注意位移是 10e-13 mm，几乎是 0（虽然有载荷的作用）。

第一反应是材料设置，截面属性或者载荷定义有误。然而，根据施加载荷的方式，分析的是弯曲工况，单元类型是错误的。CROD 单元只承受拉压扭，选择能承受弯曲载荷的 CBAR 或者 CBEAM 才是正确的。

设置 AUTOSPC (=NO)会提示模型设置错误。

AUTOSPC, NO (文件: rods_vertical_NO.hm)

设置 AUTOSPC 为 NO，分析终止并提示如下错误：







这次 AUTOPC 设置为 NO，节点 2 在 2356 方向没有刚度。分析终止，需要将这些方向自由度约束后才能运行分析。







共约束 62 个节点的 186 个自由度。

注意：默认 RBE2 单元是设置移动和转动的。





简单地是取消 456 的自由度。





这样来避免节点自由度被 AUTOSPC, YES 卡片约束。

AUTOSPC, NO (文件: Hexa_NO.hm)

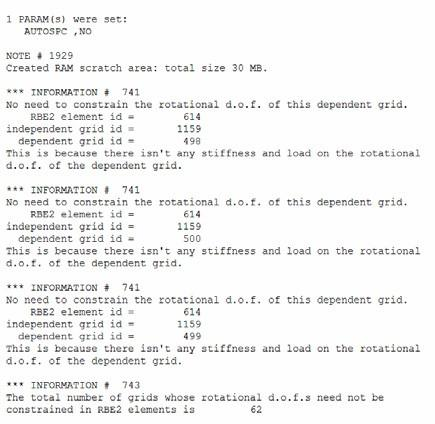

设置 AUTOSPC,NO，运行同一个模型，在*.out 文件中会出现如下信息。







再次提醒我们 62 个节点 186 个自由度不需要被约束，与例 2 结果（采用 AUTOSPC,YES 或 NO）相同。
