HyperMesh_Move nodes_Altair帮助文档

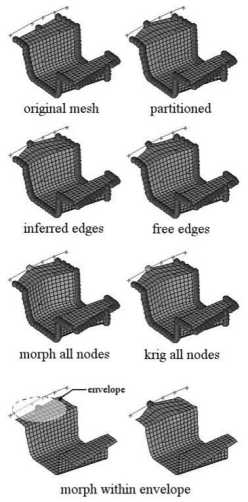

• Affected elements选项：

➢ partitioned – 网格变形之前，根据domains面板下partitioning子面板中设置的参数来分割affected elements

➢ inferred edges -为affected elements建立local domain进行网格变形，affected elements边界上会创建edge domains以调整变形（更加规则）。

➢ free edges -为affected elements建立general domain进行网格变形， affected elements边界上节点移动不规则

➢ use domain edges - 如果已经创建了domain，这些domain将会被用来决定变形方式。

• Affected elements选项：

➢ morph all nodes -使用基于proximity算法，模型中每个节点可移动相应于最近移动点和最近固定点之间的距离。

➢ krig all nodes -利用kriging算法，模型中除了固定点以外的所有节点将被移动，该kriging选项可以在Morph Options面板中修改，点击 options可以进入domain solvers子面板

➢ morph within envelope -使用基于proximity算法，模型中每个节点可移动相应于最近移动点和包络边或最近固定点（如果选择）之间的距离。包络可以使用fix at distance选项定义为一个离散的距离，或者定义为一个使用fix at multiple 选项中数值施加在最近移动点上的多个扰动幅值（multiple of the magnitude of the perturbation）。

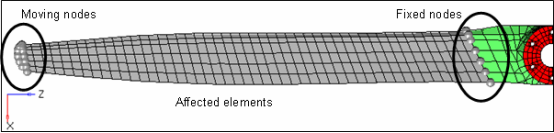

• mv bias – 值越大，将会使靠近move nodes端节点之间距离越小，以减少局部扭曲。

• fx bias – 值越大，将会使靠近fixed nodes端节点之间距离越小，以减少局部扭曲。

• options… – 打开morph options面板，可以设置对称和变形约束等。

• options… – 打开morph options面板,与其他的HyperMorph 面板中的morph options 一致。这些选项用于选择变形的具体算法，以及如何将诸如对称性、变形约束、自动光顺和自动单元质量检查等控制参数运用于变形过程。该面板也可从其他具有option按钮选项的变形面板和子面板进入。

（内容、图片来源：Altair官方文件）
