9.3.2 正交载荷组合
如果结构的基础冲击载荷并非只沿单一方向，那么就需要进行正交载荷组合。例如，在地况中建筑物会同时受到横波及纵波的激励，且不同方向的基础冲击激励通常具有不同的响度0s响应谱分析中支持基础沿三个正交平动方向同时进行激励，然后对每个方向的峰值进行组合。正交冲击载荷的方向以及响应组合方式均在RSPEC卡片中定义，可选的载荷组合为ALG或SRSS。
(1)ALG载荷组合

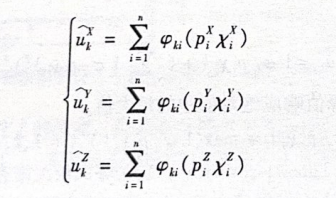

将三个正交方向分别记为X、、Z，那么每个方向的峰值响应记为

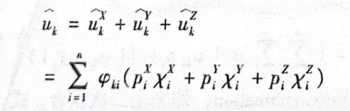

ALG 载荷组合对叠加系数px,执行代数叠加：
在完成ALG载荷组合后，OptiStruct再进行模态组合计算。
（2）SRSS载荷组合
选择 SRSS载荷组合方式时，OptiStruct首先按照模态组合方法计算亡、心、，然后再进行交载荷峰值响应的组合。载荷组合的方法为取均方根。
式中，utx、utv、utz的计算为式(99)~式(9-14)，而非式(9-15)。
9.4 卡片说明

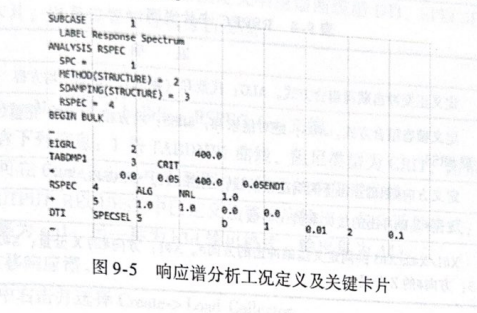

图9-5所示为典型的OptiStruct响应谱分析.em 文件，工况定义须包含 SPC、METHODSDAMPNG以及RSPEC。其中、SPC定义基础圈支边界;METHOD引(用EIGRL或 BCRA模泰分。S法：SDAMPING引用TABDMP!定义各阶模态阻尼；RSPEC 定义基础冲击载方向、响应组合方法以及引用DT，SPECSEL响应谱曲线组。
9.4.1 DTI,SPECSEL 卡片

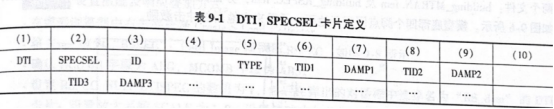

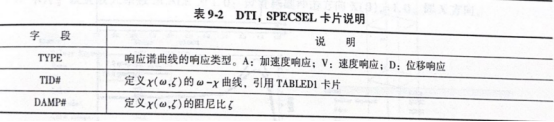

DTI.SPECSEL卡片(见表9-1和表9-2)用于定义一组响应谱曲线x(ω,)，通过被 RSPEC卡片的 DTISPEC#字段引用来发挥作用。
DTI,SPECSEL可以定义若干条x(w,)曲线。当SDAMPING阻尼与 DTI,SPECSEL中的 DAMP#定义数值不一致时，采用线性内插以及水平外插得到对应的响应谱数值。当DT,SPECSEL中仅有一条曲线时，任意 SDAMPING阻尼比定义都采用该响应谱曲线。
9.4.2 RSPEC卡片
RSPEC卡片(见表9-3和表9-4)用于定义基础冲击载荷的方向、模态组合方法、载荷组合方法，以及冲击载荷对应的响应谱曲线。RSPEC卡片在工况定义中被RSPEC引用。

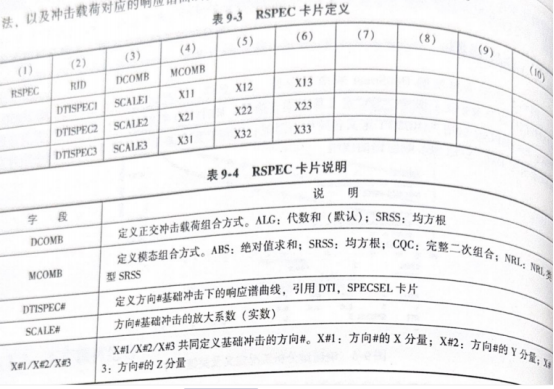

表9-4 RSPEC卡片说明
