PEAKOUT 卡片通常可以配合输出控制来进行结果的频率筛选、各类贡献量分析，以及位移、应力、应变等普通结果的基本输出。本小节以14.3.3节中的节点贡献量为例来说明PEAKOUT 的使用，需要进行的操作如下。
Step 01使用 HyperMesh 导人基础模型 Full_vehicle_GPA_PEAKOUT_base.fem。
Step 02 PEAKOUT 卡片创建。创建类型为peakout的Load connector，如图14-49 所示·将峰值数量NPEAK设为5，最小峰值间距NEAR设为2，最大峰值间距FAR设为10。筛选频率下限LFREO设置为20Hz，上限HFREQ设置为50Hz。响应类型RTYPE设为DISP，响应格式RPSCALE设为DBA，响应点GID为15045352自由度CID设为1，筛选阈值RPCUTOFF设为50.0，表示将从20.0~50.0Hz范围中筛选出S个高于 50dBA 的峰值。

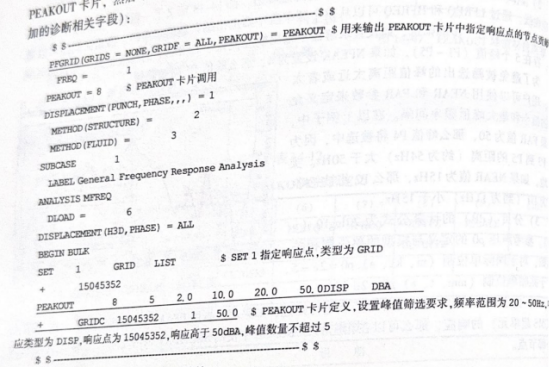

Step 03 PEAKOUT卡片调用。使用。使用全局输出控制 GLOBAL_CASE_CONTROL 调用上一步生成的PEAKOUT 卡片，然后导出模型，截取设置后模型的部分字段进行说明（画线部分为模型设置后增加的诊断相关字段）：
Step 04使用OptiStruct提交计算。
结果查看
1)结果导人。操作方式同14.3.3节中的节点贡献量分析。

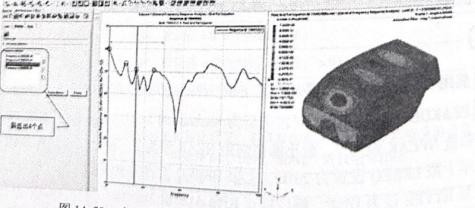

2)结果比较。如图14-50所示，导人结果后，在左侧的Frequencyselection 中只有4个频率点。
图14-50有PEAKOUT频率筛选的节点贡献量结果
（而元所AKOUT的节点资献量结果包含了peg卡片指定的所有频率点，如图14-51所示），其位置(PAKOUT卡片中的描述一致、需要注意的是，20*处虽然不是峰值，但是在20-50日z范围内岛于高手50dBA的点，因此也被筛选了出来。
