18.4.1法向接触力方向
在接触分析中，当主面为实体单元时，接触力总是将侵入的物体推出实体内部，从拓扑几何的角度来说，是很容易识别实体单元的内部与外部的，因而在接触分析中无须为实体单元指定接触力方向。当主面为壳单元时，由于采取抽中面，用二维网格代替三维网格，壳单元不存在体内与体外的概念，所以需要指定接触力的方向。OptiStruct中提供了四种指定接触力方向的方法，通过CON-TACT卡片上的 MORIENT字段设置，选项定义如下。

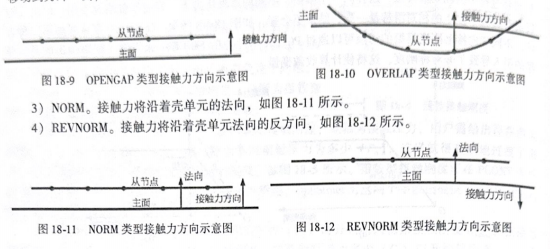

1）OPENGAP。该参数表明主从面之问没有初始穿透，法向接触力将始终推离主从面，
图 18-9 所示。2)OVERLAP。该参数表明主从面之间存在初始穿透，法向接触力将推动从节点从主面初始侧移动到另外一侧，如图18-10所示。
各种类接触力方向示意图
18.4.2 搜索间距
在接触单元的建立中，从节点或从面会在用户指定的搜索间距内搜寻相应的主面，只有在搜索间距内的主从面才会建立接触单元。在OptiStruct中，默认的搜索问距为主面单元长度平均值的2倍，对于绑定接触为主面单元长度平均值的一半。对于壳单元，接触搜索间距会自动考虑板的厚度。以两块厚度为2mm的板为例，两块板的中面距离为5mm，这两块板的表面距离为3mm，那么可设置搜索间距为3.1mm，即可建立接触单元。
18.4.3接触调整
在有限元分析中，需要对几何面进行离散，CAD 中完美配合的接触面在经过有限元离散后，由于精度损失会存在微小的几何穿透，如果不调整这些小的穿透，软件会认为这些地方是过盈配合，会产生较大的接触力。但是如果手动调整这些穿透工作量会很大。OptiStruct在CONTACT卡片提供了 ADJUST字段，可自动调整这些小的穿透，选项如下。
l NO：不做调整。
l 大于0的实数：调整与主面间距小于或等于ADJUST的从节点至主面上，如图18-13b所示。
l 等于0：将存在穿透的节点调整至主面上，如图18-13c所示
图18-13 ADJUST节点调整示意图a)初始位置 b)ADJUST>0时调整后位置c)ADJUST=0时调整后位置
l AUTO：等效于 ADJUST等于5%的主面单元平均尺寸。
需要指出的是，当不考虑接触厚度时，节点会被调整到中面上;当考虑接触厚度时，节点会被西整到中面的上表面(中面偏移T/2)，图18-13所示为考虑接触厚度影响的结果。
